TL331B 和 TL391B 器件是業界通用 TL331 比較器的下一代版本。下一代器件為成本敏感型應用提供了卓越的價值，其特性包括更低的失調電壓、更高的電源電壓能力、更低的電源電流、更低的輸入偏置電流、更低的傳播延遲、更寬的溫度范圍以及更高的 2kV ESD 性能，并提供了直接替代的便利性。TL331B 是經改進的 TL331I 和 TL331K 版本直接替代產品，而 TL391B 可提供 TL331B 的替代引腳排列，以替代同類競爭器件。

數據手冊：*附件：TL391B 36V、標準、單通道比較器技術手冊.pdf

如果兩個電源的電壓差處于 2V 至 36V 范圍內且 VCC 比輸入共模電壓至少高 1.5V，那么也可以使用雙電源。漏極電流不受電源電壓的影響。可將輸出連接到其它集電極開路輸出，以實現有線 AND 關聯。

特性
? 全新 TL331B 和 TL391B
? 改進了 B 版本的規格
– 最大額定值：高達 38V
– ESD 等級 (HBM)：2kV
– 提高了反向電壓性能
– 低輸入失調電壓：0.37mV
– 低輸入偏置電流：3.5nA
– 低電源電流：430μA
– 更短的響應時間 (1μs)
– TL391B 提供了替代引腳排列
? TL331B 是經改進的 TL331 直接替代產品
? 共模輸入電壓范圍包括接地
? 差分輸入電壓范圍等于最大額定電源電壓：±38V
? 低輸出飽和電壓
? 輸出與 TTL、MOS 和 CMOS 兼容

引腳功能和配置

典型特性

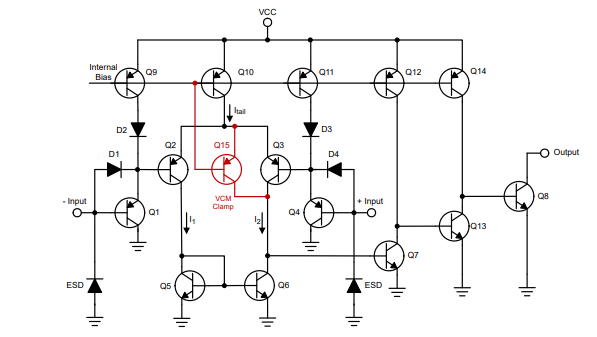

功能方框圖

應用
? 掃地機器人
? 單相 UPS
? 服務器 PSU
? 無線電動工具
? 無線基礎設施
? 電器
? 樓宇自動化
? 工廠自動化與控制
? 電機驅動器
? 信息娛樂系統與儀表組
