TL331-EP 增強型產品，單通道差分比較器技術手冊
這個器件包含一個單電壓比較器，此比較器被設計成在寬范圍電壓上由一個單電源供電運行。 如果兩個電源之間的電壓差在 2V 和 36V 之間且 VCC比輸入共模電壓的正值至少高 1.5V，也可使用雙電源供電運行。 電流漏極與電源電壓無關。 為了實現線與關系，用戶可將輸出連接至另外一個集電極開路輸出。
數據手冊：*附件：TL331-EP 增強型產品，單通道差分比較器技術手冊.pdf
特性
- 單電源或雙電源
- 寬電源電壓范圍：2V 至 36V
- 獨立于電源電壓的低電源電流漏極：0.4mA（典型值）
- 低輸入偏置電流：25nA（典型值）
- 低輸入偏移電壓：2mV（典型值）
- 共模輸入電壓范圍包括接地
- 差分輸入電壓范圍等于最大額定電源電壓：±36V
- 低輸出飽和電壓
- 輸出與 TTL，MOS 和 CMOS 兼容
引腳圖
原理圖

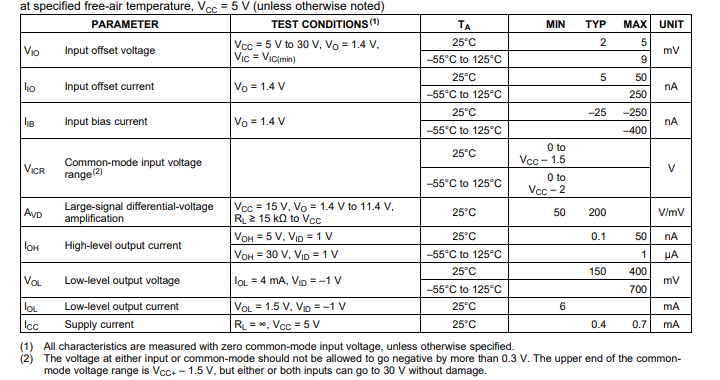

電學特性
