      TL1431-EP 增強型產品精密可調節（可編程）并聯參考

      數據：

      描述

      TL1431-EP器件是精密可編程參考電壓，在軍用溫度范圍內具有指定的熱穩定性。輸出電壓可通過兩個外部電阻設置為V I（ref）（約2.5 V）至36 V的任何值（參見參考資料）。該器件的典型輸出阻抗為0.2Ω。有源輸出電路提供非常尖銳的開路特性，使該器件成為齊納二極管和板載調節，可調電源和開關電源等應用中其他類型基準電壓的絕佳替代品。

      特性

      • 0.4％初始電壓容差
      • 0.2-Ω典型輸出阻抗
      • Fast Turnon：500 ns
      • 灌電流能力：1至100 mA
      • 低參考電流（REF）
      • 可調輸出電壓：V I（ref）至36 V
      • 支持國防，航空航天和醫療應用
        • 受控基線
        • 一個裝配和測試現場
        • 一個制造現場
        • 軍用（?? 55°C至125°C）
          溫度范圍
        • 延長產品生命周期
        • 擴展產品更改通知< /li>
        • 產品可追溯性

      參數 與其它產品相比?電壓基準產品

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      VO (V)
      Initial Accuracy (Max) (%)
      Temp Coeff (Max) (ppm/ degree C)
      Rating
      Operating Temperature Range (C)
      Package Group
      VO Adj (Max) (V)
      VO Adj (Min) (V)
      Iz for Regulation (Min) (uA)
      Temp Coeff (Typ) (ppm/ degree C)
      TL1431-EP TL1431 TL1431-Q1 TL1431-SP
      2.5 ? ? ? ? 2.475 ? ?
      36 ? ? ? ? 36 ? ?
      ? N/A ? ? N/A ? ? ?
      0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ?
      114 ? ? 114 ? ? 114 ? ? 114 ? ?
      HiRel Enhanced Product ? ? Catalog ? ? Automotive ? ? Space ? ?
      -40 to 125
      -55 to 125 ? ?      		 -40 to 125
      0 to 70 ? ?      		 -40 to 125 ? ? -55 to 125 ? ?
      SOIC ? ? SOIC
      TO-92
      TSSOP ? ?      		 SOIC ? ? CDIP
      CFP ? ?
      36 ? ? 36 ? ? 36 ? ? 36 ? ?
      2.5 ? ? 2.5 ? ? 2.5 ? ? 2.5 ? ?
      450 ? ? 450 ? ? 450 ? ? 450 ? ?
      23 ? ? 23 ? ? 23 ? ? 23 ? ?

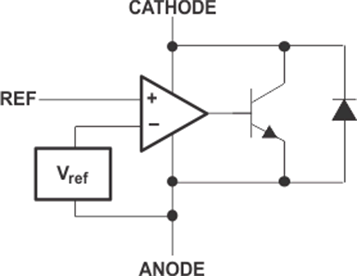

      方框圖 (1)
