前言：

本篇開始將對全志T113-i這款極具性?xún)r(jià)比的工業評估板的使用和調試展開介紹。通過這些使用技巧和調試方法可以讓您快速上手，加深對于評估板的認識。本篇將從調試登錄說起，幫助您只需一分鐘即可成功掌握登錄Talowe-EVM-T113-i評估版的方法！

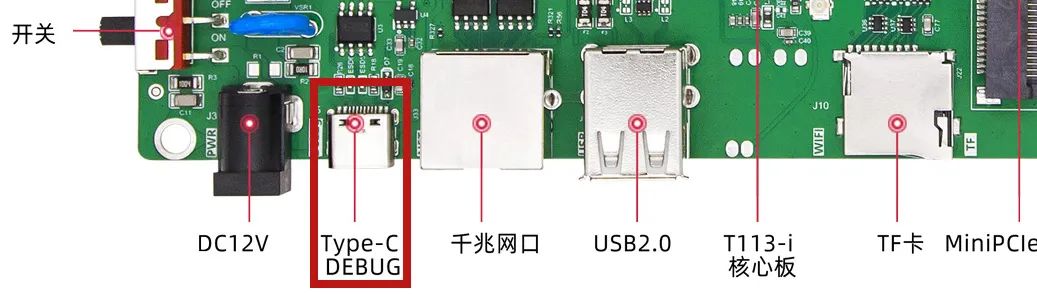

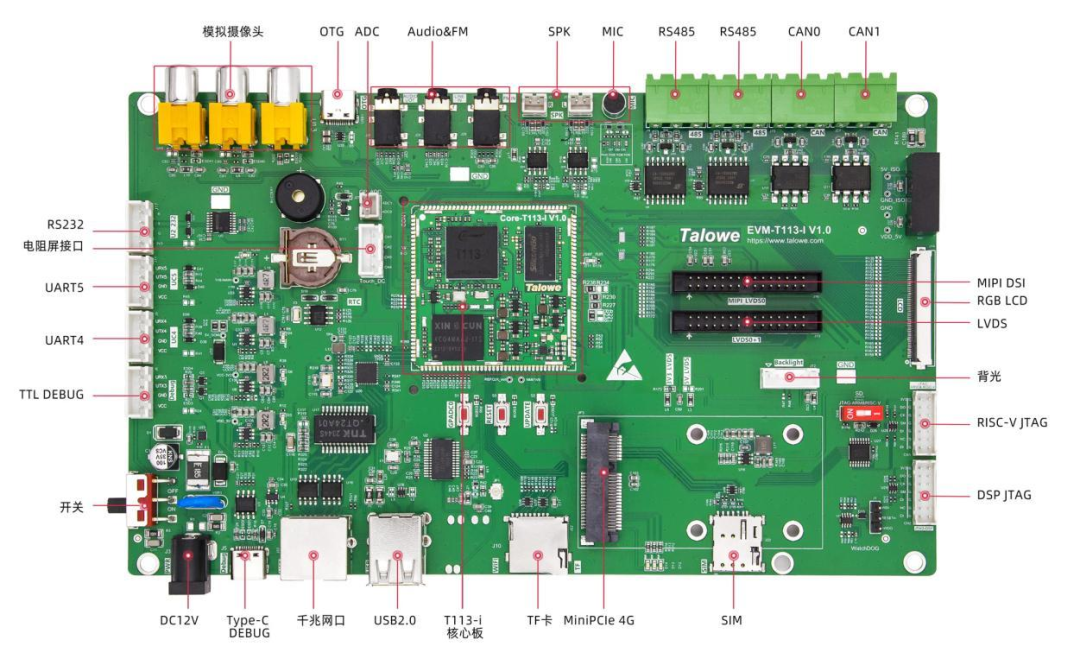

圖1 EVM-T113-i評估板布局圖

一、串口登錄

Talowe-EVM-T113-i評估版提供了TTL調試串口和TYPEC調試串口，使用方式均一樣，本篇介紹TYPEC串口。
在使用USB-TYPEC串口之前需要先在Windows安裝串口驅動，這樣USB調試線接到電腦時才能識別，安裝過程較為簡單，這里不再贅述。

1.1使用Typec串口調試
Talowe-EVM-T113-i 評估板有單獨引出來的 DEBUG 串口它是底板上的J5端口。

首先準備好 Typec 接口的數據線，實物如圖2-1所示：

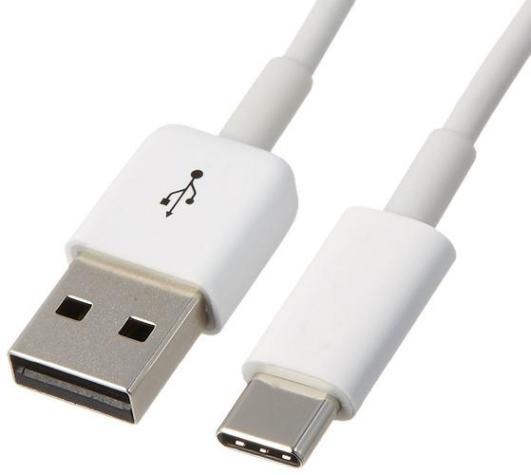

圖1-1 Typec數據線

將 USB 數據線與 Talowe-EVM-T113-i 評估板的 Typec 端口進行連接，連接如圖2-2所示：

圖1-2Typec 數據線與底板連接圖

電腦和 Talowe-EVM-T113-i 評估板的串口連接好之后，設備管理器會出現 CH340的串口信息。

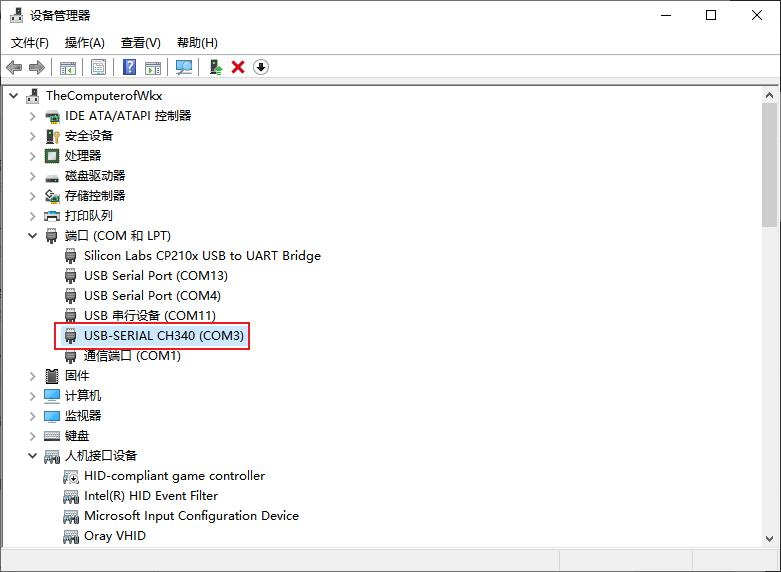

圖1-3計算機識別到的串口設備

注：此處的端口號根據實際情況來定，例如這里識別到的 CH340 的端口號是 COM3。
上述操作完成后即可進行下一步使用串口調試工具登錄。

1.2使用SecureCRT工具登錄
①安裝 SecureCRT
用戶可以從“/眺望產品光盤資料/2、軟件開發參考資料/5、軟件工具” 下載SecureCRT 安裝程序。雙擊該文件開始安裝，由于其安裝過程比較簡單，此處不再詳細敘述。
②運行 SecureCRT 軟件
第一次使用該軟件時，點擊“連接”，在連接對話框之下是沒有我們要連接的端口的，如果我們已經連接過一次，我們就會在連接對話框之下看到需要連接的端口號，如圖中的 COM11。由于新用戶是第一次連接，因此我們需要在連接對話框之下點擊快速連接如圖2-4所示：

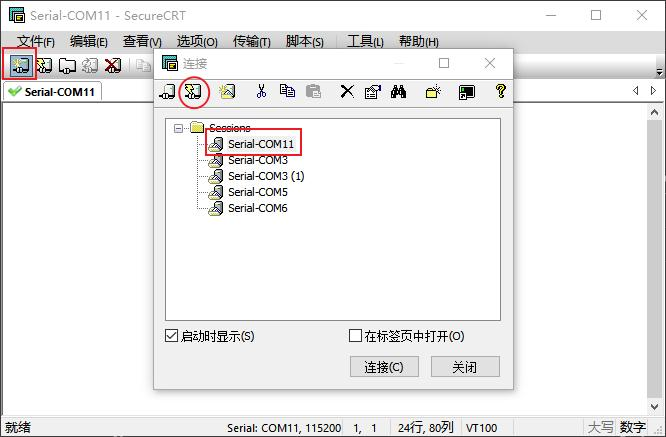

圖1-4 SecureCRT“連接”對話框

點擊“Quick Connect”按鈕，彈出“快速連接”對話框，如下圖所示：

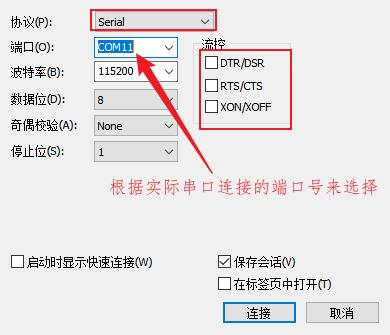

圖1-5 SecureCRT“快速連接”對話框

在該對話框中，選擇“協議”為“Serial”，“端口”需根據主機實際使用的串口號進行選擇（可從操作系統的“設備管理器”中獲得該信息），并對串口參數進行相應的設置，值得注意的是在設置串口參數時需關閉所有的“數據流控制”選項。在設置完成后，點擊“連接”按鈕，會出現一個用于登錄的 SecureCRT 終端窗口。

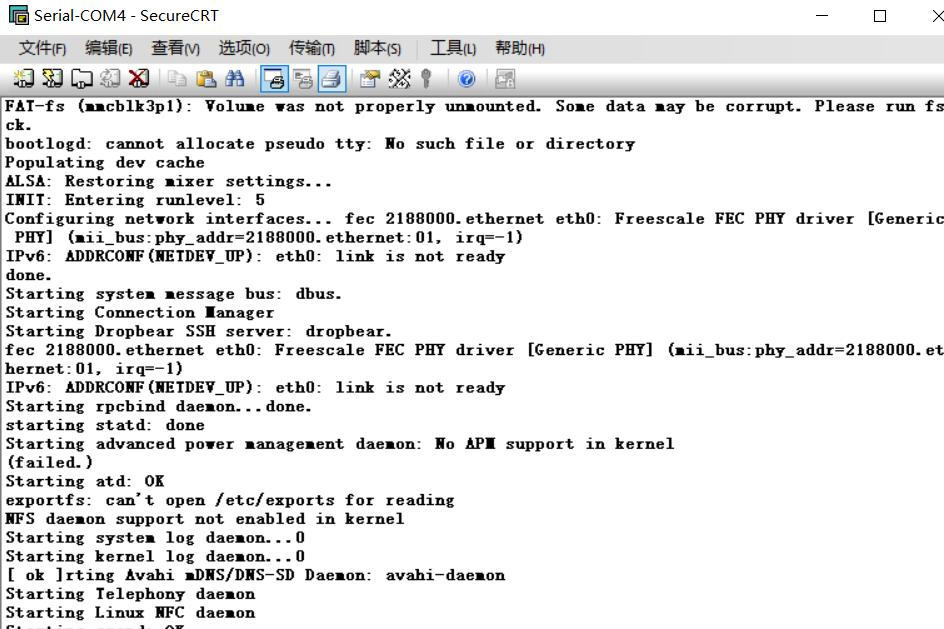

圖1-6 SecureCRT 終端登錄窗口

1.3使用MobaXterm工具登錄
①安裝 MobaXterm
用戶可以從“/眺望產品光盤資料/2、軟件開發參考資料/5、軟件工具” 下載MobaXterm 安裝程序。雙擊該文件開始安裝，由于其安裝過程比較簡單，此處不再詳細敘述。
②運行 MobaXterm 軟件
首先雙擊安裝好的 MobaXterm 圖標，在如下界面之中點擊“會話”打開“會話設置”對話框：

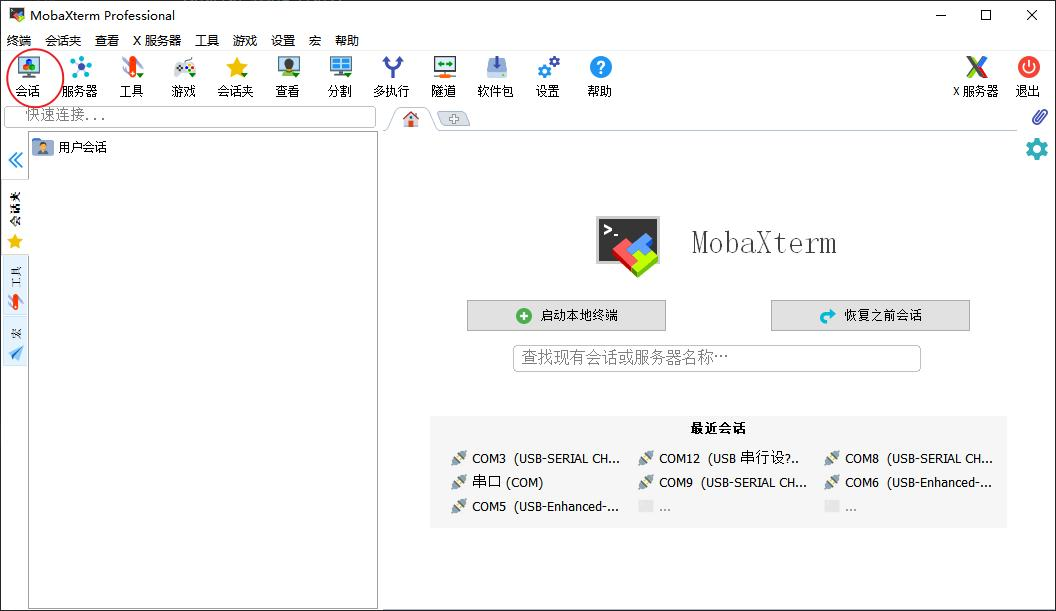

圖1-7MobaXterm 軟件界面

在“會話設置”對話框之中點擊“串口”按鈕進行基本串口設置選擇實際的串行端口（例如本例中選擇的是 COM11 端口，2.2.1 小節有詳細步驟），速度選擇 115200bps 之后點擊“好的”打開串口。

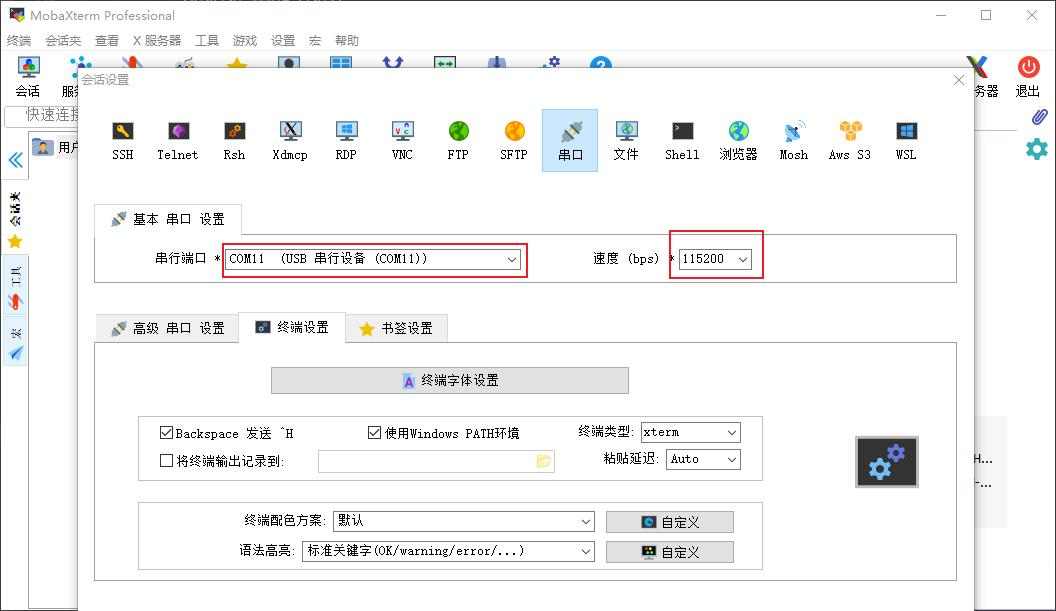

圖1-8基本串口配置

二、SSH網絡登錄

首先在串口登錄時將板子網口接入網線，執行ifconfig指令查詢板子的 ip 地址：

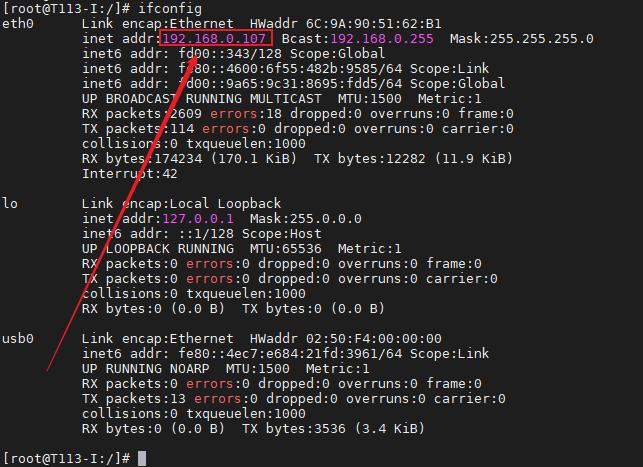

圖2-1查看ip

新打開一個 MobaXterm 軟件會話，執行如下操作：

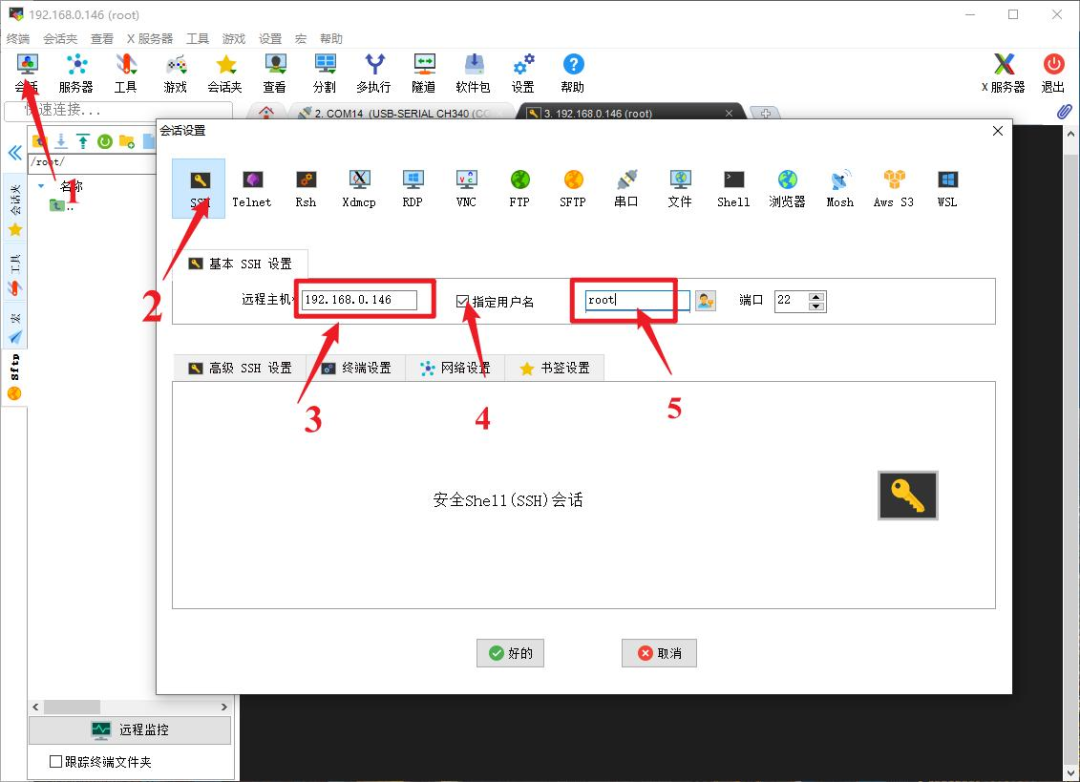

圖2-2SSH登錄

點擊“好的”

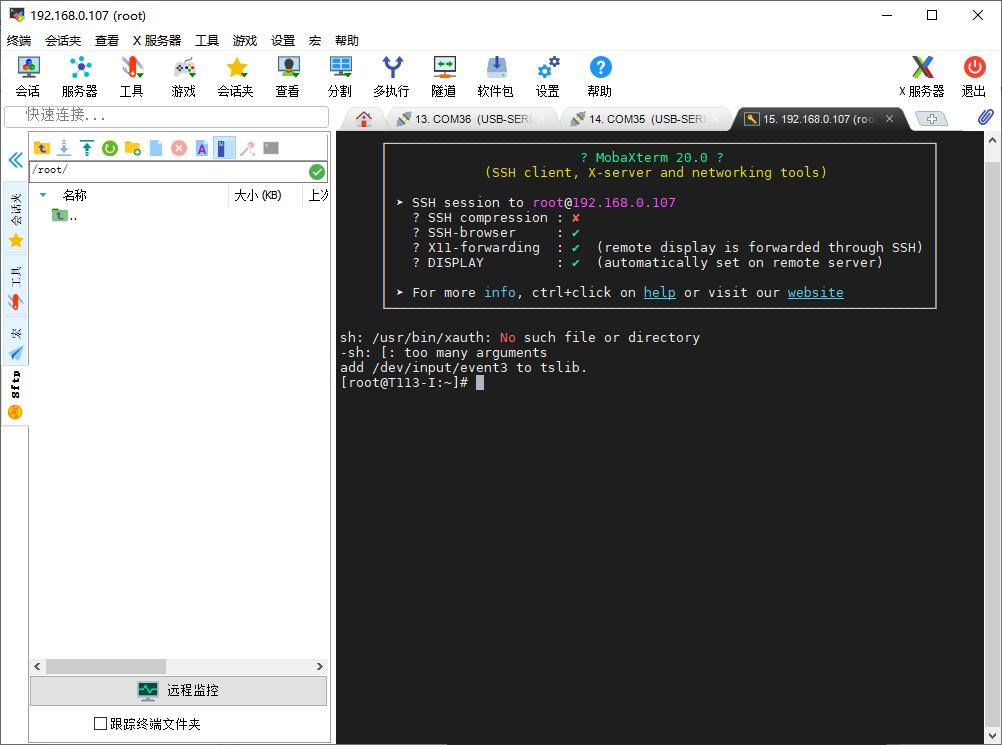

圖2-3登錄成功

三、登錄完結

以上就是Talowe-EVM-T113-i開發板終端登錄的三種方式及其操作步驟，掌握了這些操作，對于以后的開發調試工作會有極大的幫助！
