TLV197-Q1、TLV2197-Q1和TLV4197-Q1（TLVx197-Q1）系列器件是新一代低成本36V汽車級運算放大器的一部分。TLVx197-Q1系列采用封裝級微調方法，在塑料成型工藝后的最后制造步驟中實現偏移和偏移溫度漂移。這種方法最大限度地減少了固有輸入晶體管失配的影響，以及封裝成型過程中引起的誤差。

數據手冊：*附件：TLV2197-Q1 汽車類、雙通道、高電壓、精密RRIO運算放大器技術手冊.pdf

良好的直流精度和交流性能，包括軌對軌輸入/輸出、優化的成本結構和AEC-Q100 1級認證，使該系列成為汽車領域低壓側電流傳感和信號調理應用的絕佳選擇。

更獨特的功能，如電源軌的差分輸入電壓范圍、高輸出電流（±65 mA）、高達1 nF的重電容性負載驅動和高轉換速率（20 V/μs），使這些器件成為高壓汽車應用的強大、高性能運算放大器系列。

TLVx197-Q1系列運算放大器采用標準封裝，溫度范圍為-40°C至+125°C。

特征
?AEC-Q100符合汽車應用標準：
–溫度等級1：-40°C至+125°C，TA
?低偏移電壓：±500μV（最大）
?低噪聲：1 kHz時為5.5 nV/√Hz
?高共模抑制：140 dB
?低偏置電流：±5 pA
?軌對軌輸入和輸出
?寬帶：10 MHz GBW
?高轉換速率：20 V/μs
?低靜態電流：每個放大器1mA
?寬電源：±2.25 V至±18 V，4.5 V至36 V
?EMI/RFI濾波輸入
?電源軌的差分輸入電壓范圍
?高電容負載驅動能力：1 nF
?行業標準包裝：
–非常小的8針VSSOP中的單通道
–8針VSSOP中的雙通道
–14針TSSOP中的四通道

引腳功能和配置

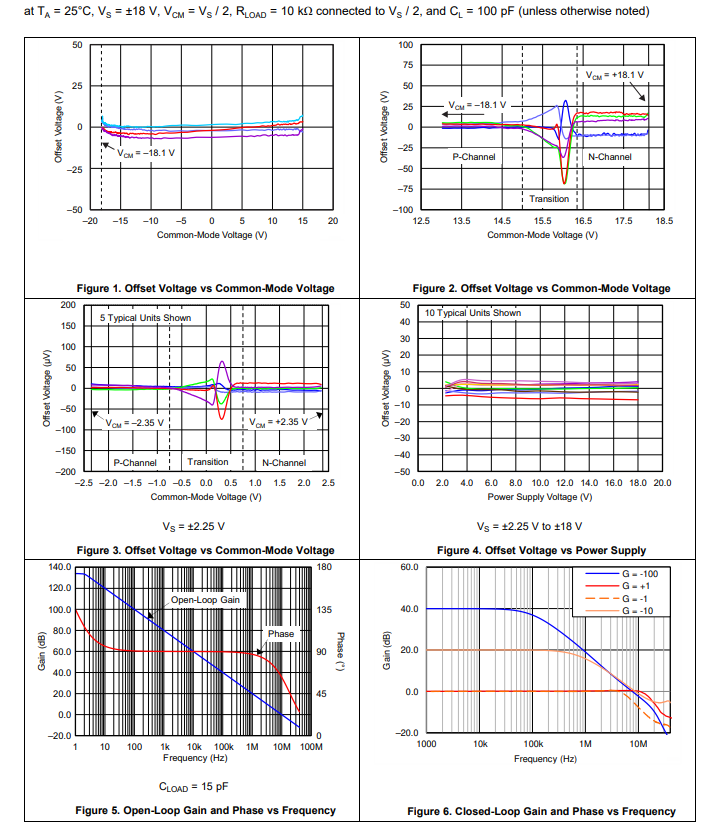

典型特性

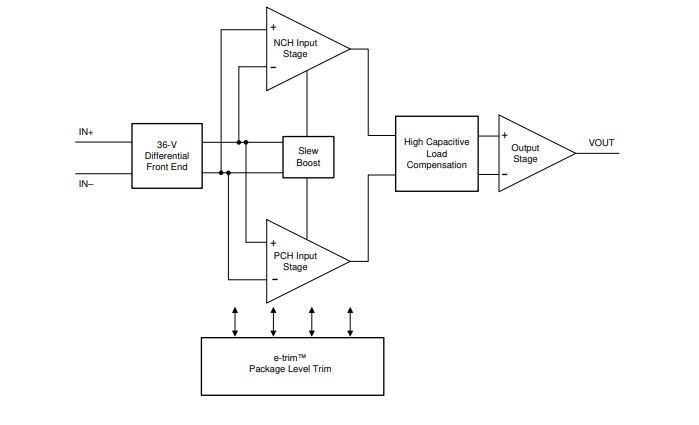

功能方框圖

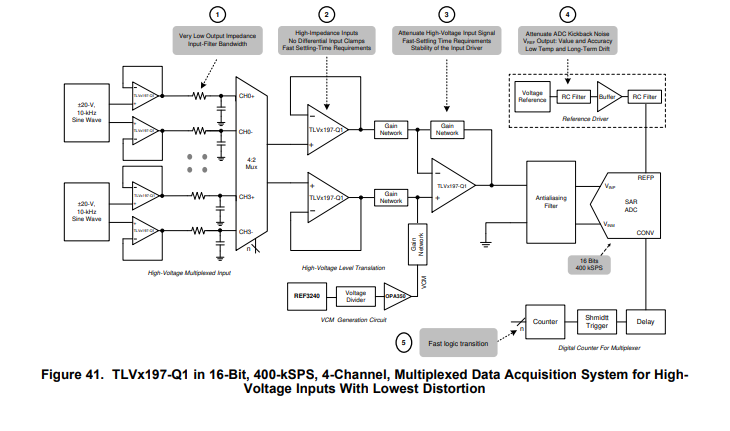

典型應用

應用
?逆變器和電機控制
?DC/DC轉換器
?車載（OBC）和無線充電器
?電池管理系統（BMS）
