一、引言：溫度傳感器的奇妙世界

你是否想過，為什么手機在高溫下會自動降頻？電動汽車的電池為何不會過熱爆炸？甚至醫院里的體溫計為何能精準測量你的體溫？這些看似無關的場景背后，都有溫度傳感器發揮著重大作用。實際上，溫度傳感器的種類比較多，今天我們著重來介紹一種溫度傳感器，他的靈敏度極大，響應速度極快，在各類生活、工業場景中都有重要的應用，它就是基于負溫度系數（NTC）材料的電阻。今天，我們就來揭開它的神秘面紗。

二、什么是負溫度系數（NTC）？

圖1.NTC有更陡峭的響應時間（圖片來自 Dongguan Tianrui Electronics）

1.定義：溫度升高，電阻反而降低

負溫度系數（Negative Temperature Coefficient, NTC）是指某些材料的電阻值會隨著溫度的升高而降低的特性。簡單來說，溫度越高，它對電流的阻礙越小。這種特性與常見的金屬（如銅、鐵）截然相反——金屬通常是溫度越高電阻越大，即具有正溫度系數（PTC）。

2.核心原理：材料中的“電子舞步”

NTC材料的特殊行為源于其微觀結構。以陶瓷或聚合物為基礎的NTC材料中，存在大量自由電子和空穴（缺失電子的位置）。當溫度升高時，材料內部的原子振動加劇，原本“懶散”的電子被激活，開始活躍地跳躍，導電通路增多，整體電阻自然降低。

3.溫度敏感度：比普通金屬快10倍

NTC材料的溫度敏感度通常在3%-6%/°C之間。舉個例子，若一個NTC元件在25°C時的電阻為10kΩ，當溫度升至26°C時，其電阻可能驟降至9.4kΩ（以5%敏感度計算）。這種高靈敏度使其成為溫度監測領域的“尖子生”。

二、NTC vs. RTD vs. PTC：溫度傳感器的“三足鼎立”

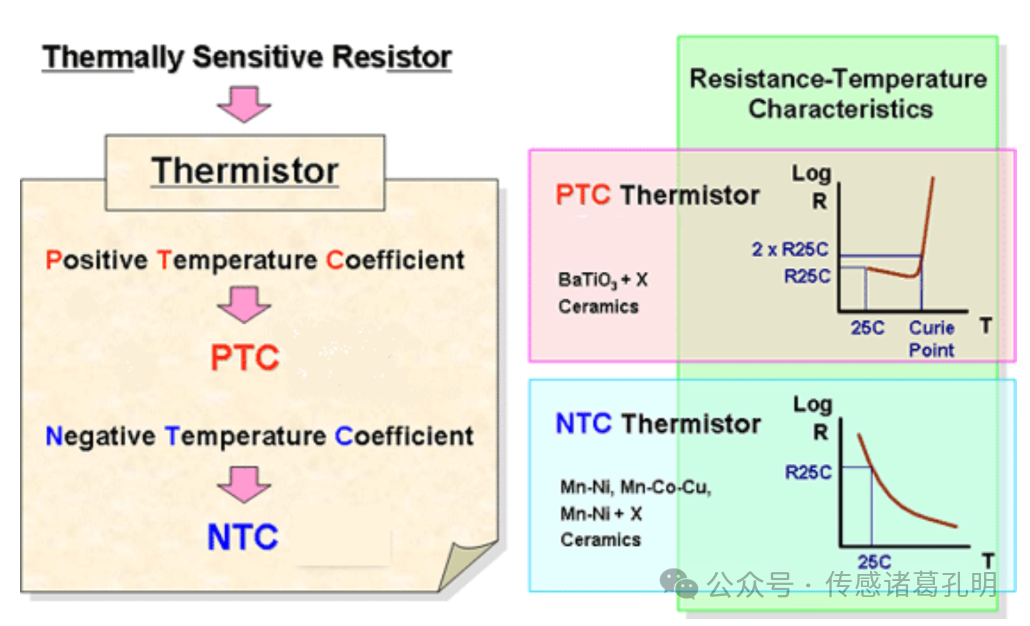

圖2 PTC（右上圖）電阻的急劇升高特性可用于支持被動式浪涌電流限制應用，而NTC特性（右下圖）則適用于主動式浪涌電流抑制。（圖片來自Amwei Thermistor ）

1. RTD（電阻溫度檢測器）：穩如泰山的“鉑金貴族”

材料：通常由鉑（Pt）制成，穩定性極佳。

特性：電阻隨溫度升高而緩慢增加（PTC特性），線性度好，適合高精度測量（如實驗室儀器）。

短板：靈敏度低（約0.4%/°C），價格昂貴。

2. PTC（正溫度系數）：電路保護的“安全衛士”

材料：鈦酸鋇等陶瓷材料。

特性：溫度超過臨界值（居里點）后，電阻急劇上升，可自動切斷電流，常用于過流保護（如電吹風的防過熱功能）。

3. NTC：靈敏的“溫度獵手”

材料：陶瓷或聚合物，成本低、體積小。

優勢：響應速度快、靈敏度高，適合實時溫度監控。

典型場景：從-55°C到200°C的日常應用，甚至某些特殊NTC可接近絕對零度（-273°C）！

4.對比總結：

靈敏度：NTC > RTD > PTC

穩定性：RTD > NTC > PTC

成本：RTD > NTC ≈ PTC

三、NTC如何滲透我們的生活？

圖3 標準NTC材料樣本（左圖與中圖）與高密度電子陶瓷（右圖）的對比示例。（圖片來源：TE Connectivity）

1. 醫療領域：守護生命的“溫度哨兵”

體溫計：耳溫槍、額溫槍中的微型NTC元件，能在0.1秒內捕捉體溫變化。

導管與監護儀：手術中，NTC傳感器實時監測患者體內溫度，避免器官低溫?fù)p傷。

2. 汽車工業：電動車的“隱形保鏢”

電池管理系統：電動汽車的鋰離子電池對溫度極其敏感。NTC傳感器遍布電池組，一旦某區域溫度異常，系統立即啟動散熱或斷電保護。

發動機與空調：傳統燃油車的冷卻液溫度監控、車內空調的智能溫控，都離不開NTC。

3. 家電：讓生活更智能

咖啡機：NTC確保水溫精確控制在92°C，釋放咖啡的最佳風味。

烤箱：實時調節加熱管功率，避免食物烤焦或夾生。

4. 工業控制：生產線的“溫度指揮官”

注塑機、3D打印機通過NTC監控加熱模塊，確保材料流動性一致，減少次品率。

四、黑科技：電陶瓷NTC的“進化之路”

1.為什么需要更高級的NTC？

在航天、精密儀器等關鍵領域，普通NTC的穩定性可能不夠。例如，衛星在太空經歷劇烈溫差（-150°C至+120°C），傳感器必須“零失誤”。

2.制造工藝的極致追求

高壓燒結技術：通過精確控制溫度、壓力和時間，消除陶瓷內部的微小氣孔，使材料密度接近100%。

微觀結構優化：晶粒尺寸縮小至納米級，提升機械強度和熱穩定性。

成果：

電阻波動降低50%，壽命延長10倍。

可耐受極端溫度沖擊（如火箭發動機點火瞬間的劇烈溫變）。

五、冷知識：齊納二極管的“雙重人格”

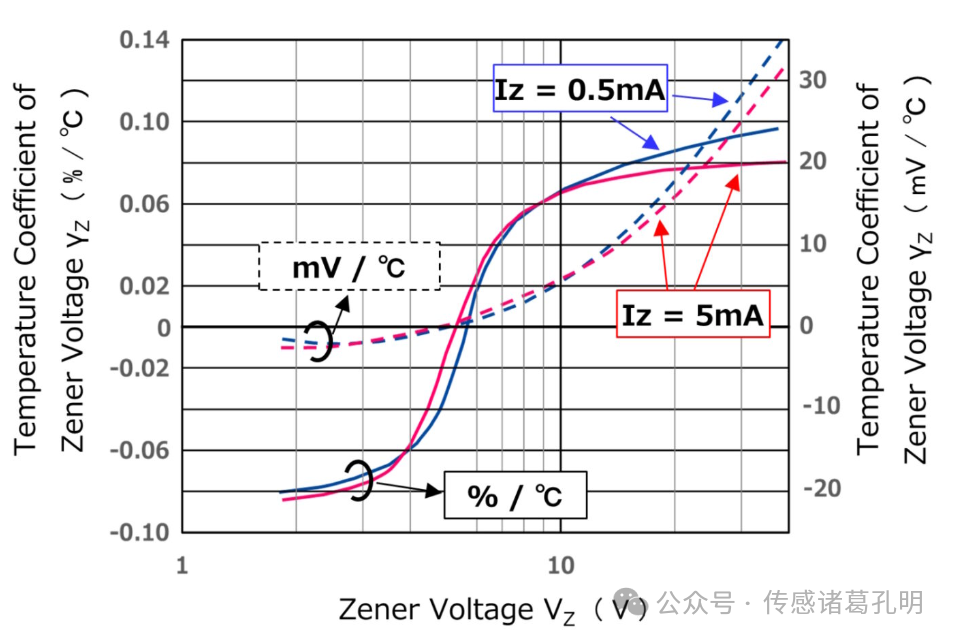

圖4 齊納二極管在不同溫度區間分別呈現NTC與PTC特性。（圖片來源：Toshiba）

1.電壓決定“性格”

齊納二極管是一種特殊的半導體器件，其溫度特性取決于工作電壓：

低于5V時：呈現NTC特性，溫度越高，穩壓值越低。

高于5V時：反轉成PTC特性，溫度越高，穩壓值越高。

2.應用妙招

溫度補償：在精密電源中，選用低溫漂齊納二極管（溫度系數接近零），可抵消其他元件的溫漂影響。

自保護電路：利用其雙重特性設計自適應系統，例如戶外LED燈在寒冬自動提升驅動電壓，補償亮度衰減。

六、未來展望：NTC的無限可能

柔性電子：科學家正在研發可彎曲的NTC薄膜，未來可集成于智能服裝，實時監測運動員體溫或患者的康復狀態。

物聯網（IoT）：微型NTC傳感器將嵌入家居、城市基礎設施，構建“全域溫控網絡”。例如，橋梁結冰預警、農田凍害監測。

量子領域：超低溫NTC助力量子計算機，在接近絕對零度的環境中穩定工作。

六、結語：溫度感知，連接萬物

從一杯咖啡的溫度到太空探索的極限環境，NTC以其獨特的“負溫度系數”默默守護著現代科技的每一個角落。下一次當你用耳溫槍測體溫，或駕駛電動車時，不妨想一想：這背后，正是一群材料科學家與工程師的智慧結晶。
