ADCLK944 2.5 V/3.3 V、4路LVPECL輸出、SiGe時鐘扇出緩沖器技術手冊
概述
ADCLK944是一款超快型時鐘扇出緩沖器，采用ADI公司專有的XFCB3硅鍺(SiGe)雙極性工藝制造。這款器件設計用于要求低抖動性能的高速應用。
該器件具有一路配中心抽頭、差分、100 Ω片內端接電阻的差分輸入，支持直流耦合LVPECL、CML、3.3 V CMOS（單端）輸入和交流耦合1.8 V CMOS、LVDS、LVPECL輸入。 VREF 引腳可用來為交流耦合輸入提供偏置。
ADCLK944具有4個全擺幅的發射極耦合邏輯(ECL)輸出驅動器。對于LVPECL（正ECL）輸出，可將 VCC 偏置到正電源，VEE 偏置到地。對于ECL輸出，可將 VCC 偏置到地，VEE 偏置到負電源。
ECL輸出級設計成將每端800 mV直接驅動至端接于VCC ? 2 V的50 Ω電阻，從而獲得1.6 V的總差分輸出擺幅。
ADCLK944采用16引腳LFCSP封裝，額定工作溫度范圍為?40°C至+85°C的標準工業溫度范圍。
數據表：*附件：ADCLK944 2.5 V 3.3 V、4路LVPECL輸出、SiGe時鐘扇出緩沖器技術手冊.pdf
框圖
應用
特性
- 工作頻率：7.0 GHz
- 寬帶隨機抖動：50 fs均方根值
- 片內輸入端接
- 電源(V
CC? VEE): 2.5 V 至 3.3 V

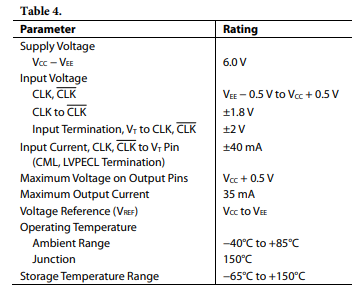

絕對最大額定值

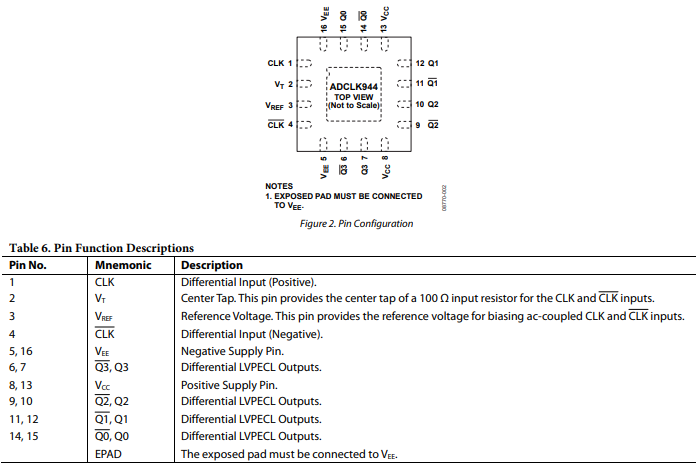

引腳配置描述

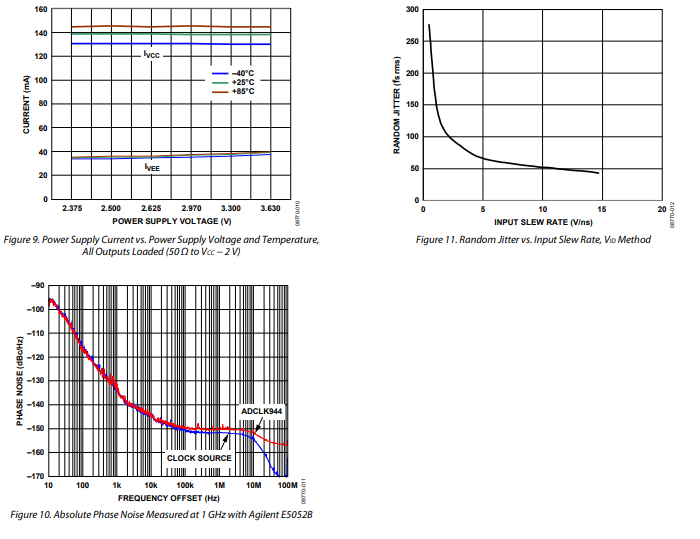

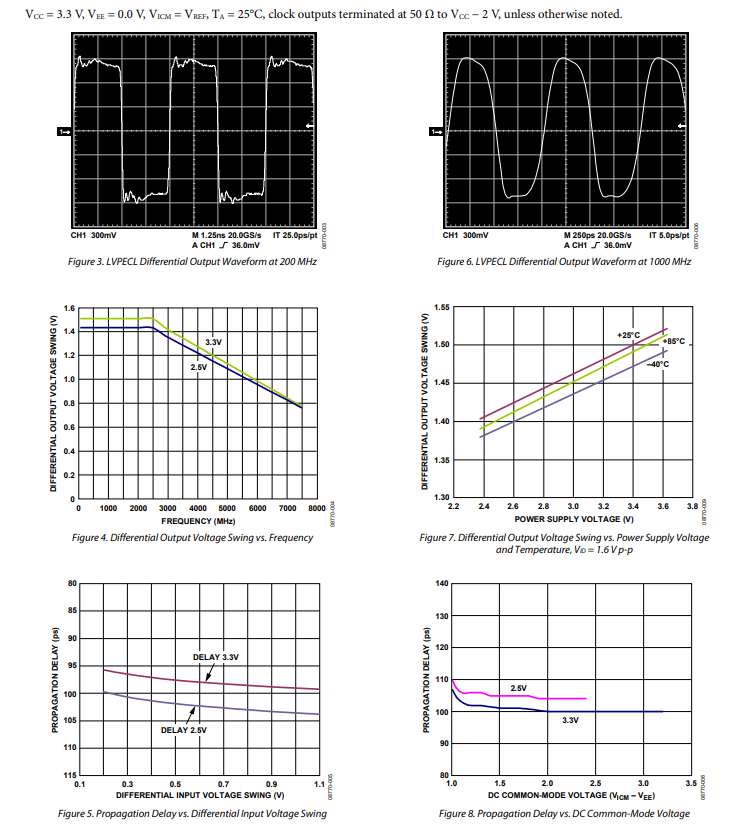

典型性能特征
