TPS3808xxx 系列微處理器監控電路 監控 0.4 V 至 5.0 V 的系統電壓，當 SENSE 電壓降至預設閾值以下或手動復位時，觸發漏極開路 RESET 信號 （MR） 引腳降至邏輯低電平。RESET 輸出 在 SENSE 電壓和手動復位后，用戶可調的延遲時間內保持低電平 （MR） 返回高于相應閾值的 SET 值。
*附件：TPS3808-EP 低靜態電流、可編程延遲監控電路數據表.pdf

TPS3808 使用精密參考來實現 0.5% 的閾值精度，以實現 V 它 ≤ 3.3 V。通過斷開 CT引腳，300 ms，通過連接 CTpin 到 VDD 系列使用電阻器，或者用戶可以在 1.25 ms 到 10 s 之間調整 連接 CTpin 連接到外部電容器。TPS3808 具有非常低的 典型靜態電流為 2.4 μA，因此非常適合電池供電應用。是的 采用小型 SOT-23 封裝，額定溫度范圍為 –55°C 至 +125°C （噸 J ).

特性

• 受控基線
  • 一個裝配站點
  • 一個測試站點
  • 一個制造工地
• –55°C 至 125°C 的擴展溫度性能
• 增強的 Diminishing Manufacturing Source
  （DMS） 支持
• 增強的產品變更通知
• 資格血統書^1^
• 具有可調
  延遲時間的上電復位發生器：1.25 ms 至 10 s
• 極低靜態電流：2.4 μA（典型值）
• 高閾值精度：0.5% （典型值）
• 提供 0.9 V 至 5 V 標準電壓
  軌的固定閾值電壓和低至 0.4 V 的可調電壓
• 手動復位 （MR） 輸入
• 漏極開路 RESET 輸出
• 溫度范圍：–55°C 至 125°C
• 小型 SOT-23 封裝

參數

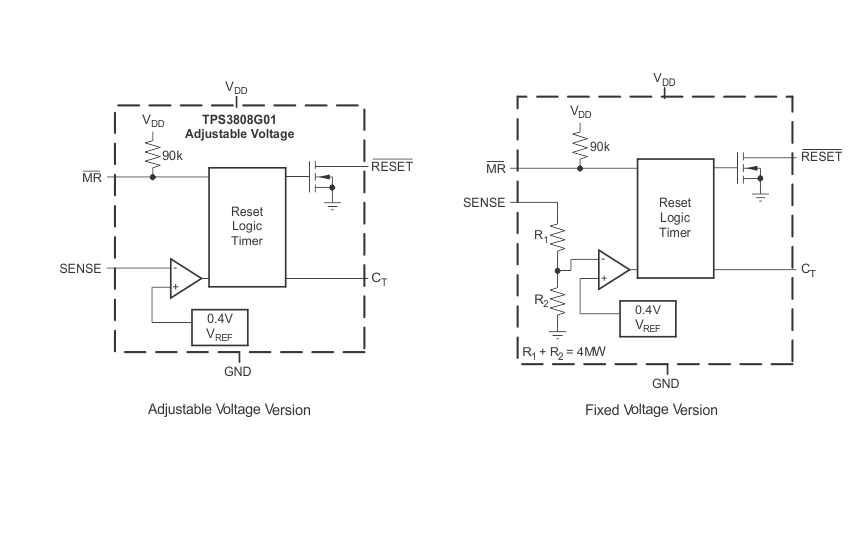

方框圖

1. 概述

TPS3808-EP是一款低靜態電流、可編程延遲的監控電路，用于系統電壓監控。當監控的電壓降至預設閾值以下或手動復位（MR）引腳被拉低時，該電路會觸發一個RESET信號。RESET信號保持低電平狀態一段用戶可調整的時間后復位。

2. 主要特性

• ?低靜態電流?：典型值為2.4μA，適用于電池供電的應用。
• ?可編程延遲?：RESET信號的延遲時間可以從1.25ms到10秒調整。
• ?高閾值準確性?：0.5%典型值。
• ?寬電壓范圍?：監控電壓范圍從0.4V到5.0V。
• ?小型封裝?：SOT-23封裝，節省空間。
• ?溫度范圍?：擴展溫度范圍，從-55°C到125°C。

3. 應用

• DSP或微控制器應用
• 筆記本電腦/臺式電腦
• PDA和手持產品
• 便攜式和電池供電產品
• FPGA和ASIC應用

4. 引腳功能

• ?RESET?：開漏輸出，當RESET被觸發時（SENSE電壓低于閾值或MR引腳為低電平）變?yōu)榈妥杩範顟B(tài)。
• ?GND?：接地引腳。
• ?MR?：手動復位輸入，拉低此引腳會觸發RESET。
• ?CT?：復位延遲編程引腳，通過連接至VDD、接地或外部電容來設置延遲時間。
• ?SENSE?：監控電壓輸入引腳，當電壓低于閾值時觸發RESET。
• ?VDD?：供電電壓引腳，建議在附近放置一個0.1μF的陶瓷電容。

5. 電氣特性

• ? 供電電壓（VDD） ?：1.7V至6.5V。
• ? 靜態電流（IDD） ?：在VDD=3.3V時，典型值為2.4μA；在VDD=6.5V時，典型值為5.0μA。
• ? RESET低電平輸出電壓（VOL） ?：在VDD=1.8V至6.5V時，典型值為0.4V。
• ?閾值電壓準確性?：V IT ≤3.3V時為±0.5%，3.3V < V IT ≤5.0V時為±1.0%。

6. 延遲時間設置

• ?固定延遲?：將CT引腳連接至VDD（通過40kΩ至200kΩ電阻）可設置300ms延遲；將CT引腳開路可設置20ms延遲。
• ?可編程延遲?：在CT引腳和GND之間連接一個≥100pF的電容，延遲時間可通過公式計算：Delay (s) = C T (nF) × 10?3 (s) + 0.5 × 10?3 (s)。

7. 典型應用

• 文件提供了一個典型應用電路，展示了如何使用TPS3808-EP來監控一個3.3V處理器的供電電壓。RESET輸出連接至處理器的復位輸入，并通過一個上拉電阻保持高電平。

8. 布局建議

• 確保VDD引腳的連接低阻抗，并在附近放置一個0.1μF的陶瓷電容。
• 避免SENSE引腳到電阻分壓器的長走線。
• RESET引腳應通過一個上拉電阻連接至適當?shù)碾妷很?，電阻值不?yīng)小于10kΩ。
