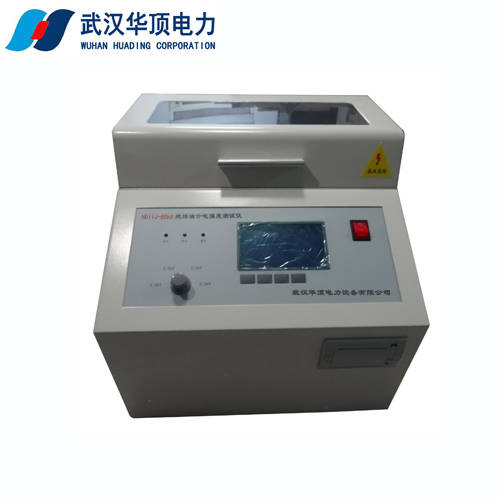

絕緣油的介電強度測量

絕緣油的介電強度測量是一項常規試驗，用來檢驗絕緣油被水或其他懸浮物質污染的程度。研究表明，絕緣油的擊穿過程與其純凈程度有關。高度純凈的油其擊穿強度高達1000KV/cm,常用的變壓器油在工頻下的擊穿強度為10~20kv/cm,應當指出，上述過程只適用于穩態電壓和比較均勻的電場中。

一、影響絕緣油擊穿電壓的因素

因素主要有水分、雜質和電場均勻程度。由于影響油擊穿電壓的因素較多，所以其擊穿電壓具有很大的分散性， 但是多次試驗的平均值還是穩定的，因此我們應取多次的平均值做計算。

1 使用條件 -15℃∽40℃ RH＜80%

2 抗干擾原理 變頻法

3 電 源 AC 220V±10% 允許發電機

4 高壓輸出 0.5KV∽10KV 每隔0.1kV

精 度 2%

電流 200mA

容 量 2000VA

5 自激電源 AC 0V∽50V/15A 50HZ、60HZ單頻

45HZ/55HZ 47.5HZ/52.5HZ

55HZ/65HZ 57.5HZ/62.5HZ

自動雙變頻

6 分 辨 率 tgδ: 0.001% Cx: 0.001pF

7 精 度 △tgδ:±(讀數*1.0%+0.040%)

△C x :±(讀數*1.0%+1.00PF)

8 測量范圍 tgδ 無限制

C x 15pF ＜ Cx ＜ 300nF

10KV Cx ＜ 40 nF

5KV Cx ＜ 150 nF

1KV Cx ＜ 300 nF

CVT測試 Cx ＜ 300 nF

二、試驗原理及步驟

1、 取油樣：取樣前應將器皿用干凈的甲級棉紗或齊邊白布擦凈，以保證器皿清晰干燥；所取油樣應足夠試驗需要，試油應從污染最嚴重的底部來取，必要時可抽查上部油樣。油樣應置于室內幾小時，使之接近室溫。

每個樣品應有正確的標記，儀表在采樣前將印好的標簽粘貼于儀器上，標簽至少應包括單位名稱、設備編號、油的牌號、采樣部位、采樣時天氣、采樣日期、采樣人簽名等。

2、 清洗油杯（包括電極及磁振子），油杯用被試油進行清洗2～3次，并用潔凈不帶毛的細布將其擦干凈。

3、 調整電極間距，國標為2.5mm,將磁振子放入油杯中并注入油樣。油樣應高于電極5mm以上，并靜置10～15分鐘。試油注入油杯時，應徐徐沿油杯內壁流下，以減少氣泡。

4、 將油杯置于高壓電極間，蓋上高壓罩。

5、 將設備接地，接電源，合上電源開關。

6、 預置撥碼盤，設置靜置、攪拌時間、測試次數。按國家標準一般置靜置時間為5min，攪拌時間為30s以上，測試次數為5次。

7、 按運行鍵，觀察油杯中油的變化。當油被擊穿后，儀器自動切斷高壓電源，并顯示擊穿電壓值，打印結果。然后按所置測量次數繼續進行下次測量。測量全部結束后，自動計算平均擊穿電壓值并打印結果。
