概述
AD9516-1提供多路輸出時鐘分配功能，具有亞皮秒級抖動性能，還配有片內集成鎖相環(PLL)和電壓控制振蕩器(VCO)。片內VCO的調諧頻率范圍為2.30 GHz至2.65 GHz?；蛘?，也可以使用最高2.4 GHz的外部VCO/VCXO。

AD9516-1具有出色的低抖動和相位噪聲特性，可極大地提升數據轉換器的性能，并且也有利于其它相位噪聲和抖動要求嚴苛的應用。
數據表：*附件：AD9516-1 14路輸出時鐘發生器，集成2.5GHz VCO技術手冊.pdf

AD9516-1提供6路LVPECL輸出（分為三對）、4路LVDS輸出（分為兩對）和8路CMOS輸出（每路LVDS輸出對應兩路）。LVPECL輸出的工作頻率達1.6 GHz，LVDS輸出的工作頻率達800 MHz，CMOS輸出的工作頻率達250 MHz。

每對輸出均有分頻器，其分頻比和粗調延遲（或相位）均可以設置。LVPECL輸出的分頻范圍為1至32。LVDS/CMOS輸出的分頻范圍最高可達1024。

AD9516-1提供64引腳LFCSP封裝，可以采用3.3 V單電源供電。將電荷泵電源（VCP）與5 V電壓相連時，可以使用外部VCO，它需要更寬的電壓范圍。獨立的LVPECL電源可以為2.5 V至3.3 V（標稱值）。

AD9516-1的額定工作溫度范圍為?40°C至+85°C工業溫度范圍。

應用

• 低抖動、低相位噪聲時鐘分配
• 10/40/100 Gb/s網絡線路卡，包括SONET、同步以太網、OTU2/3/4
• 前向糾錯(G.710)
• 為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
• 高性能無線收發器
• 自動測試設備(ATE)和高性能儀器儀表

特性

• 低相位噪聲鎖相環(PLL)
  片內VCO的調諧頻率范圍為2.30 GHz至2.65 GHz
  可選外部VCO/VCXO，最高達2.4 GHz
  1路差分或2路單端基準輸入
  參考監控功能
• 上電時所有輸出自動同步
• 4對800 MHz LVDS時鐘輸出
  每對輸出共用兩個1至32級聯分頻器和粗調相位延遲
  加性輸出抖動：275 fs均方根值
  可以精調每路LVDS輸出的延遲(Δt)
• 欲了解更多特性，請參考數據手冊

框圖

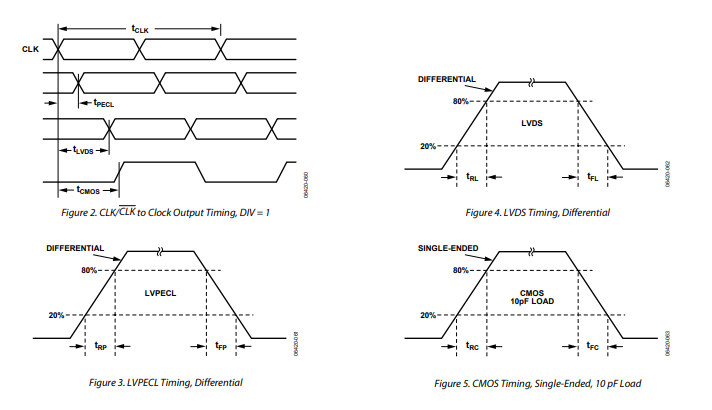

時序圖

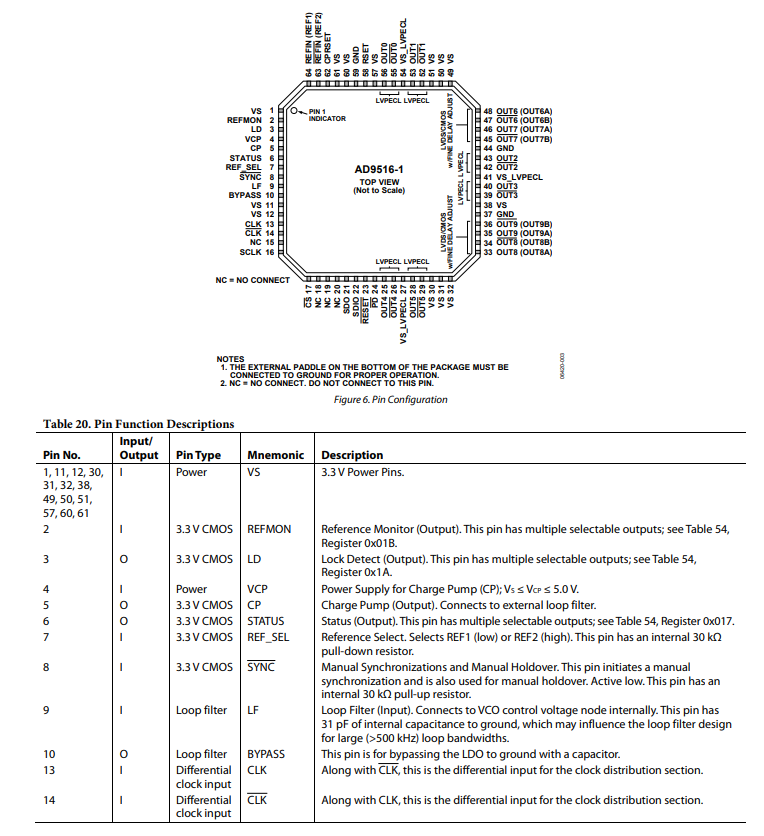

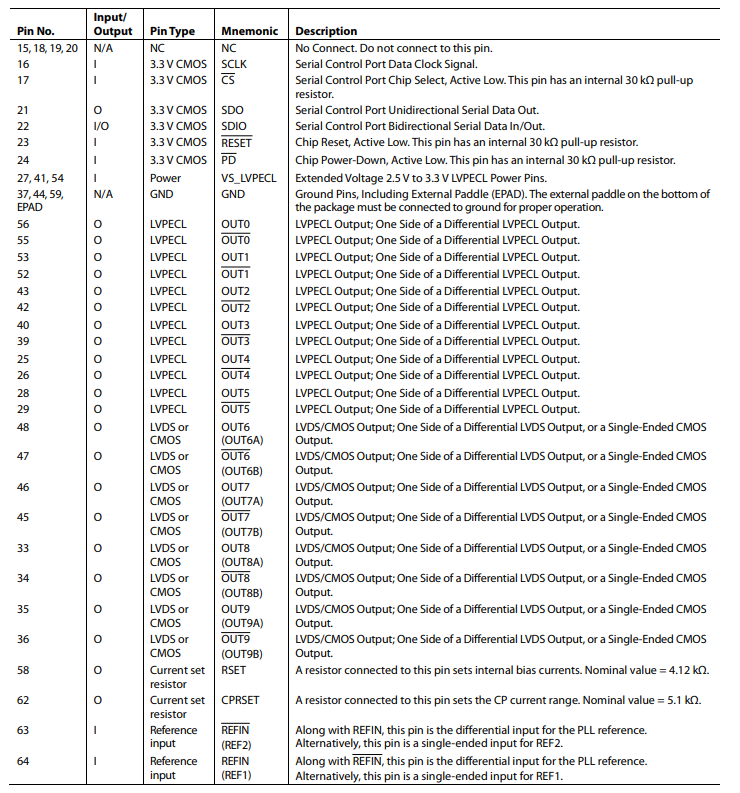

引腳配置描述

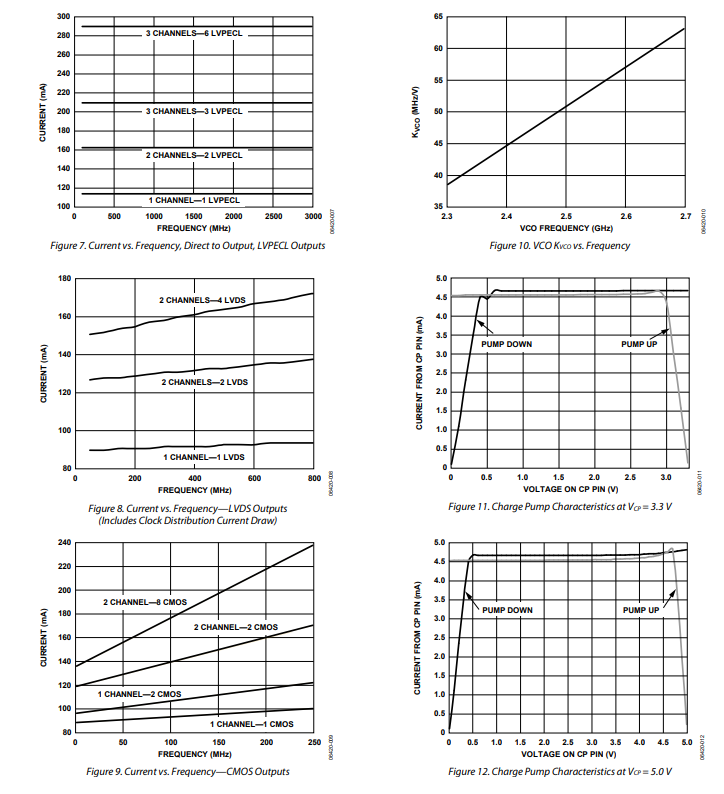

典型性能特征

鎖相環(PLL)

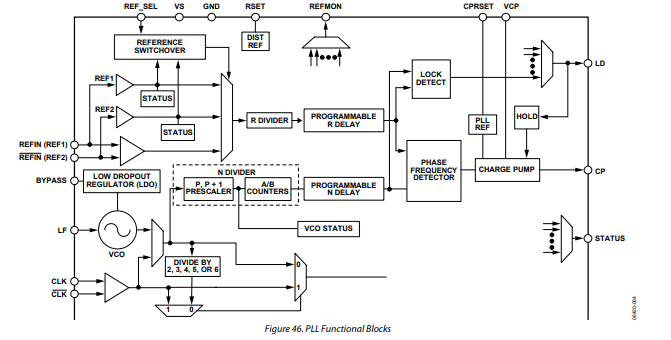

AD9516集成了片上鎖相環（PLL）和片上壓控振蕩器（VCO）。PLL模塊既可以與片上VCO配合，構成完整的鎖相環；也能與外部VCO或壓控晶體振蕩器（VCXO）聯用。PLL需要一個外部環路濾波器，它通常由少量電容和電阻組成。濾波器組件的配置用于確定工作PLL的環路帶寬和穩定性。

AD9516的PLL可用于從給定參考頻率生成時鐘頻率，這包括將參考頻率轉換為更高頻率，以便后續進行分頻和分配。此外，PLL還可用于在有噪聲的參考信號上清除抖動和相位噪聲。AD9516的PLL參數需根據具體應用中對噪聲和參考雜散的要求精確選擇。AD9516的PLL具備靈活性和深度，使其能夠適配多種不同的應用和信號環境。

PLL配置

AD9516允許對PLL進行靈活配置，以適應各種參考頻率、鑒頻鑒相器（PFD）比較頻率、VCO頻率、內部或外部VCO/VCXO，以及環路動態特性。這通過對R分頻器、N分頻器、PFD極性（僅適用于外部VCO/VCXO）、反沖脈沖寬度、電荷泵電流、內部VCO或外部VCO/VCXO的選擇，以及環路帶寬來實現。這些設置可通過可編程寄存器進行管理，并通過外部環路濾波器的設計來達成。

成功的PLL運行和理想的PLL環路性能在很大程度上依賴于PLL設置的正確配置，以及外部環路濾波器設計對PLL運行的適配性。外部環路濾波器的設計對PLL的運行至關重要。深入了解PLL理論和設計會有幫助。

ADIsimCLK?（V1.2或更高版本）是一款免費程序，可協助進行AD9516的設計，探索其功能特性，包括PLL環路濾波器的設計。

鑒頻鑒相器（PFD）

PFD接收來自R計數器和N計數器的輸入，并產生與兩者之間相位和頻率差成比例的輸出。PFD包含一個可編程延遲元件，用于控制反沖脈沖的寬度。此脈沖可確保PFD傳輸函數中不存在死區，并將相位噪聲和參考雜散降至最低。反沖脈沖寬度由寄存器0x017[1:0]設置。
