概述
AD9516-2提供多路輸出時鐘分配功能，具有亞皮秒級抖動性能，并且片內集成鎖相環(PLL)和電壓控制振蕩器(VCO)。片內VCO的調諧頻率范圍為2.05 GHz至2.33 GHz。也可以使用最高2.4 GHz的外部VCO/VCXO。

AD9516-2具有出色的低抖動和相位噪聲特性，可極大地提升數據轉換器的性能，并且也有利于其它相位噪聲和抖動要求嚴苛的應用。

AD9516-2提供6路LVPECL輸出（分為三對）、4路LVDS輸出（分為兩對）和8路CMOS輸出（每路LVDS輸出對應兩路）。LVPECL輸出的工作頻率達1.6 GHz，LVDS輸出的工作頻率達800 MHz，CMOS輸出的工作頻率達250 MHz。

每對輸出均有分頻器，其分頻比和粗調延遲（或相位）均可以設置。LVPECL輸出的分頻范圍為1至32。LVDS/CMOS輸出的分頻范圍最高可達1024。

AD9516-2提供64引腳LFCSP封裝，可以采用3.3 V單電源供電。將電荷泵電源（VCP）與5 V電壓相連時，可以使用外部VCO，它需要更寬的電壓范圍。獨立的LVPECL電源可以為2.5 V至3.3 V（標稱值）。

AD9516-2的額定工作溫度范圍為?40°C至+85°C標準工業溫度范圍。
數據表：*附件：AD9516-2 14路輸出時鐘發生器，集成2.2GHz VCO技術手冊.pdf

應用

• 低抖動、低相位噪聲時鐘分配
• 10/40/100 Gb/s網絡線路卡，包括SONET、同步以太網、OTU2/3/4
• 前向糾錯(G.710)
• 為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
• 高性能無線收發器
• 自動測試設備(ATE)和高性能儀器儀表

特性

• 低相位噪聲鎖相環(PLL)
  片內VCO的調諧頻率范圍為2.05 GHz至2.33 GHz
  可選外部VCO/VCXO，最高達2.4 GHz
  1路差分或2路單端基準輸入
• 6對1.6 GHz LVPECL輸出
  每對輸出共用1至32分頻器和粗調相位延遲
  加性輸出抖動：225 fs均方根值
  通道間偏斜成對輸出小于10 ps
• 4對800 MHz LVDS時鐘輸出
  每對輸出共用兩個1至32級聯分頻器和粗調相位延遲
  加性輸出抖動：275 fs均方根值
  上電時所有輸出自動同步
  提供手動輸出同步
  64引腳LFCSP
• 欲了解更多特性，請參考數據手冊

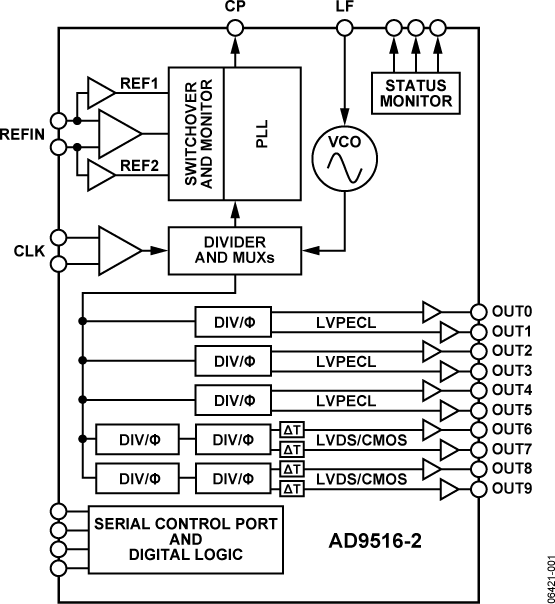

框圖

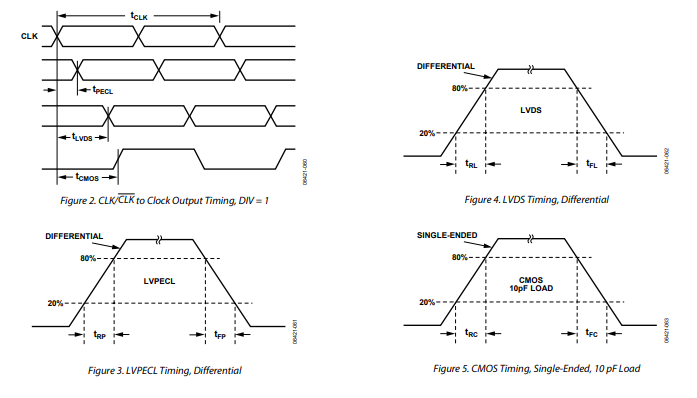

時序圖

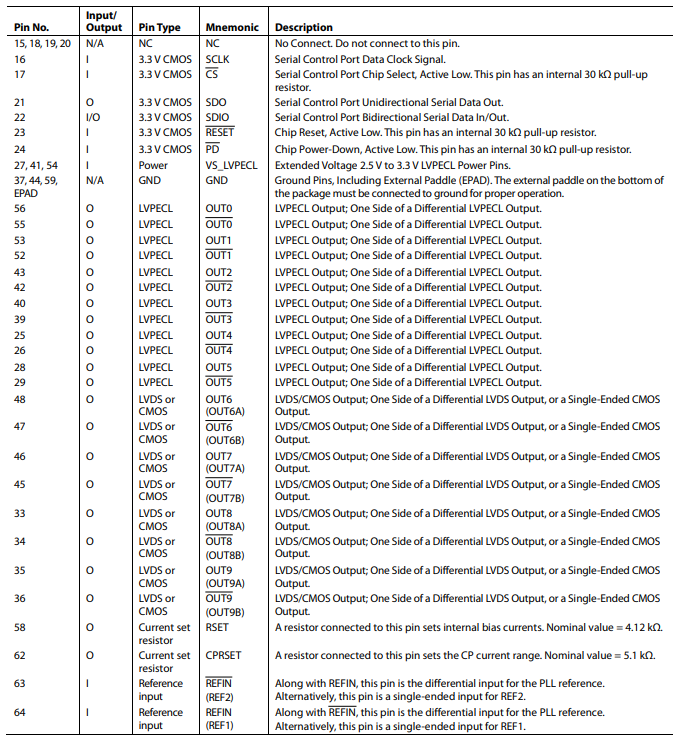

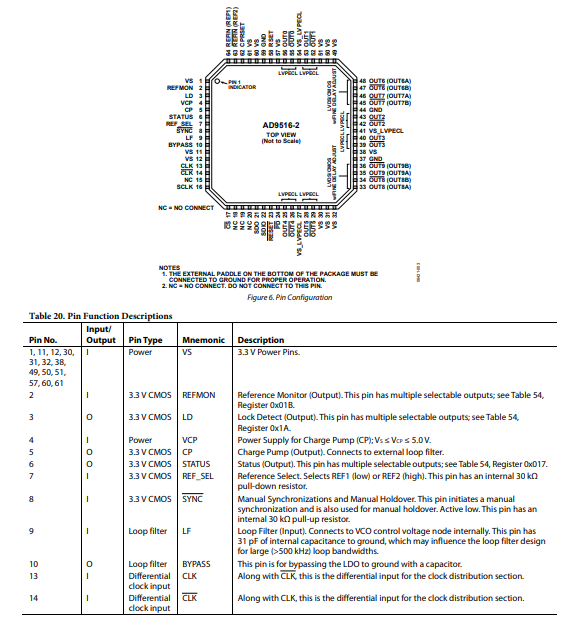

引腳配置描述

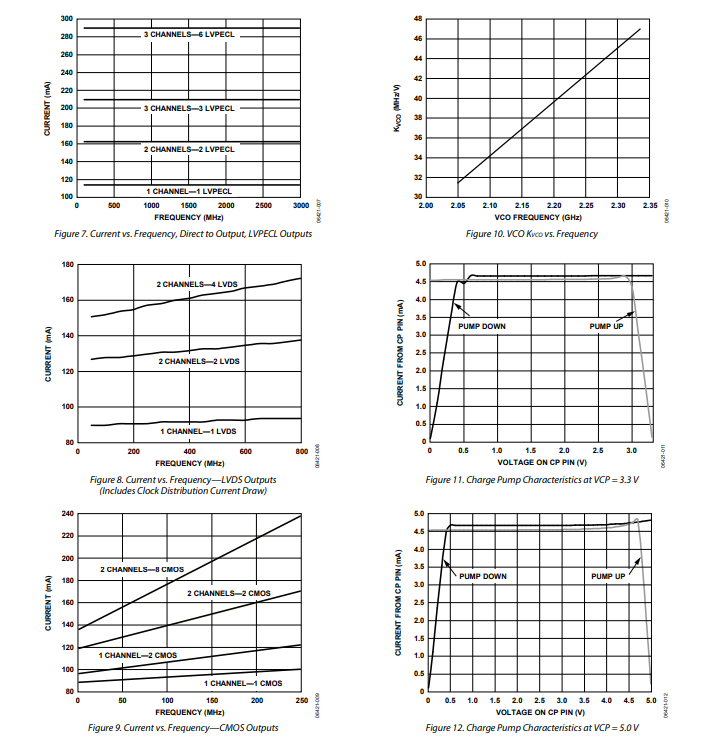

典型性能特征

數字鎖檢測（DLD）

通過引腳處的多路復用器選擇合適的輸出，DLD功能可在LD、STATUS和REFMON引腳上實現。DLD電路在PFD輸入之間的上升沿時間差小于指定值（鎖定閾值）時指示鎖定。鎖定丟失則由時間差超過指定值（解鎖閾值）來指示。注意，解鎖閾值比鎖定閾值更寬，這允許在鎖定窗口外出現一定誤差，而不會使鎖定指示器抖動。

鎖檢測窗口定時取決于三個設置：數字鎖檢測窗口位（寄存器0x018[14]）、抗反沖脈沖寬度設置（寄存器0x017[1:0]，見表2）和鎖檢測計數器（寄存器0x018[6:5]）。在PFD周期數連續且時間差小于鎖檢測閾值時，才會指示鎖定。鎖檢測電路會持續指示鎖定，直到時間差大于解鎖閾值，出現單個后續周期。為使鎖定檢測正常工作，PFD頻率周期必須大于解鎖閾值。鎖定所需的連續PFD周期數可通過寄存器0x018[6:5]編程設置。

模擬鎖檢測（ALD）

AD9516提供ALD功能，可選擇用于LD引腳。ALD有以下兩種版本：

• N溝道開漏鎖檢測 ：此信號需要上拉電阻來提供邏輯電平。輸出通常為高電平，低電平脈沖表示鎖定。鎖定由高電平脈沖的最小占空比指示。
• P溝道開漏鎖檢測 ：此信號需要下拉電阻至GND。輸出通常為低電平，高電平脈沖表示鎖定。鎖定由高電平脈沖的最小占空比指示。

模擬鎖檢測功能需要一個R - C濾波器，以提供指示鎖定/解鎖的邏輯電平。

電流源數字鎖檢測（DLD）

在PLL鎖定序列期間，DLD的信號通常為邏輯高電平，在PLL完全鎖定并穩定后保持穩定。可能存在一些應用場景，需要在PLL牢固鎖定后禁用DLD。這可通過電流源鎖檢測功能實現。此功能在從LD引腳控制選擇為輸出時可用（寄存器0x01A[5:0]）。

當DLD為真時，電流源鎖檢測提供110 μA的電流，并在DLD為假時短路到地引腳。如果連接一個電容到LD引腳，電容充電速率由DLD為真時的電流源確定，但在DLD為假時由附近接地短路放電。通過監測LD引腳（電容頂部）的電壓，在DLD變?yōu)檎婧?，可使邏輯高電平引腳僅在短暫的時間內保持高電平。任何瞬間的DLD假信號都會充分重置電容。通過選擇合適尺寸的電容，可以延遲鎖檢測指示，直到PLL穩定鎖定，且鎖檢測不會抖動。

電容上的電壓可由連接到LD引腳的外部比較器檢測。不過，AD9516有一個內部LD引腳比較器，可在REFMON引腳控制（寄存器0x01B[4:0]）或STATUS引腳控制（寄存器0x017[7:2]）下作為有源高信號讀取。它也可作為有源低信號在REFMON（寄存器0x01B[4:0]）和STATUS（寄存器0x017[7:2]）中使用。內部LD引腳比較器的觸發點和滯后見表16。

外部VCXO/VCO時鐘輸入

CLK是一個差分輸入，可用于驅動AD9516時鐘分配部分。此輸入可接收高達2.4 GHz的信號。內部自偏置，輸入信號應通過電容交流耦合。

CLK/{CLK}}輸入既可用作僅分配輸入（帶PLL關閉），也可用作外部VCO/VCXO的反饋輸入，通過內部PLL使用，此時內部VCO不使用。CLK/{CLK}}輸入可用于高達2.4 GHz的頻率。
