一、 概 述

HJ4205是一款步進電機驅動電路。包含一個步進電機控制器和內部N溝道MOSFET，來驅動一個雙極步進電機或兩個刷式直流電機。HJ4205支持全步進到1/256步進驅動模式。通過使用自適應消隱時間和包括自動混合衰減模式在內的多種不同的電流衰減模式，可實現非常平滑的運動過程。

電機運動采用標準的DIR/STEP控制方法。器件運行通過一個SPI串行接口控制。輸出電流（扭矩）、步進模式、衰減模式和堵轉檢測功能都可以通過SPI串行接口進行編程。

二、電原理圖

三、封裝形式及引出端功能

2.1封裝形式

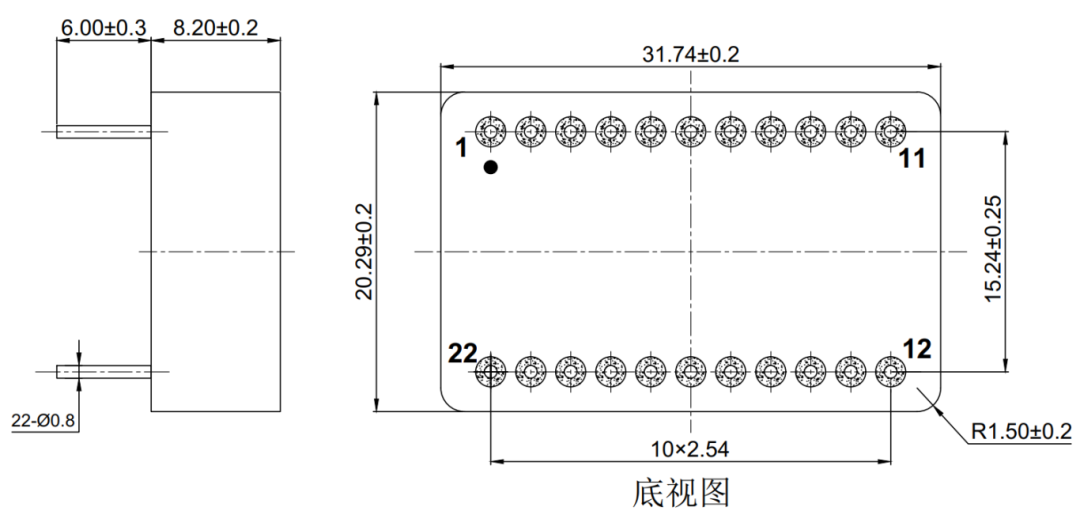

采用BOX3220-22P全密封金屬直插封裝（選型HJ4205），下圖是封裝尺寸圖。

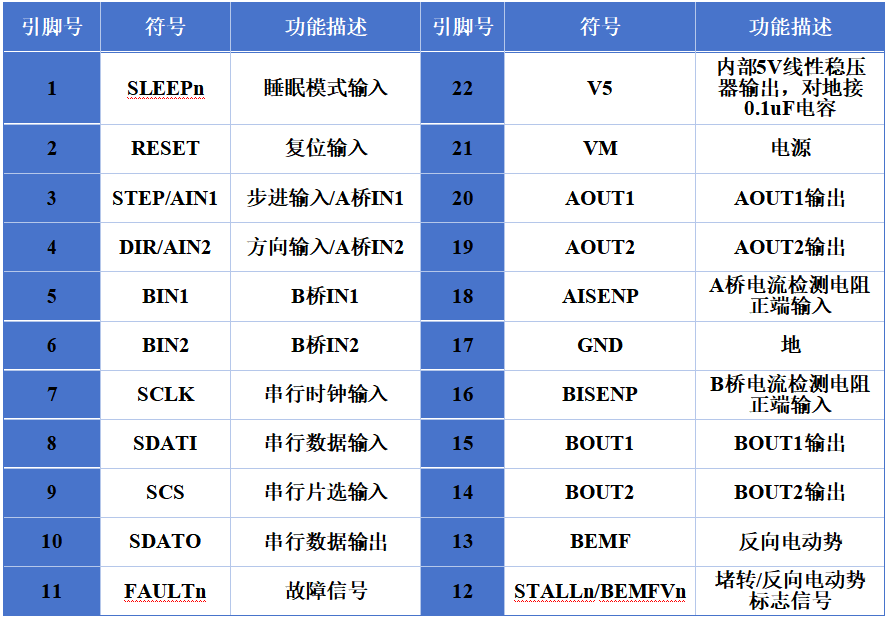

2.2.引出端功能

四、 絕對最大額定值

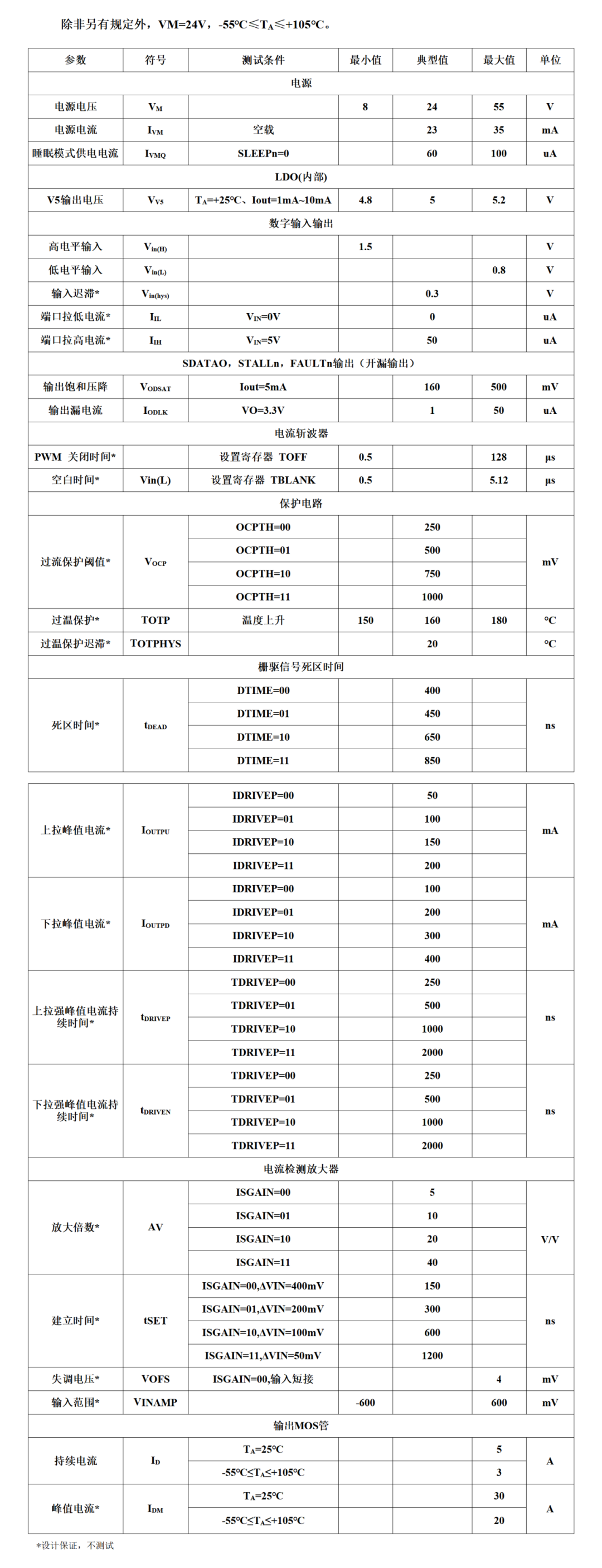

五、電特性

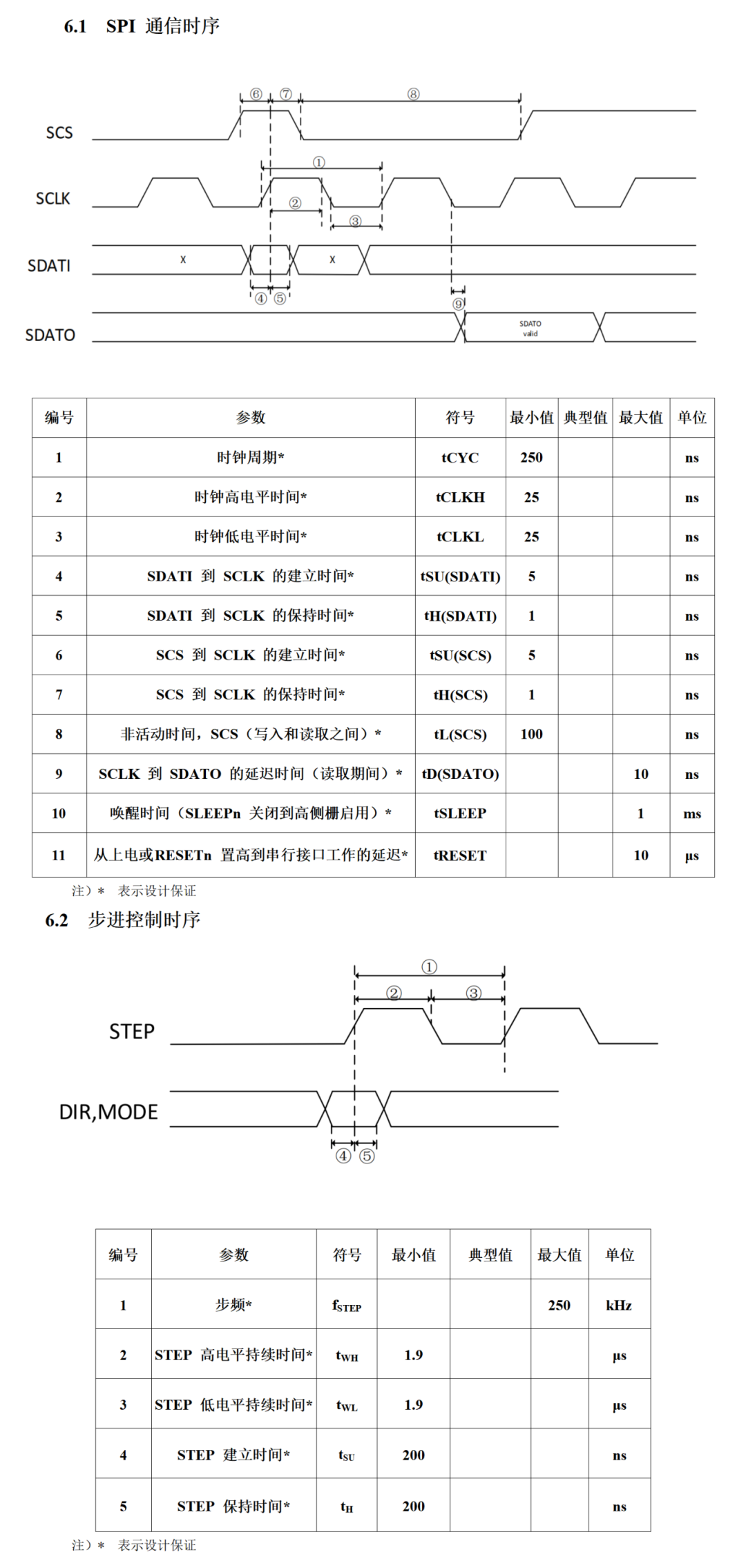

六、 邏輯時序圖

七、 功能描述

7.1 復位

芯片內部有用于監測VM引腳電壓的上電復位電路。如果VM 電壓低于UVLO 電壓，則器件復位。如果RESET 引腳置高電平，所有內部邏輯都將被復位，且功率部分將被禁用，包括步進和串行接口的所有輸入都將被忽略。

在退出RESET態時（置低電平），需要經過一段時間（大約1 ms）才能使芯片恢復工作。

7.2 低功耗模式

將SLEEPn 引腳置低電平，使設備進入低功耗狀態。在休眠模式下，電機驅動電路被禁用，柵極驅動調節器和電荷泵被禁用，所有模擬電路被置于低功率狀態。但設備中的數字電路仍在工作，因此仍然可以通過串行接口訪問設備寄存器。

當SLEEPn生效時，RESET引腳不起作用。在RESET生效之前，必須退出低功耗模式。當退出低功耗模式時，需要經過一段時間（大約1ms）才能應用STEP輸入。

7.3 直接PWM輸入模式

通過在0x2寄存器中設置PWMMODE位，開啟直接PWM模式，用PWM_MODESEL來選擇輸入模式邏輯。在直接PWM輸入模式下，AIN1、AIN2、BIN1和BIN2直接控制輸出驅動器的狀態，這樣可以驅動最多兩個有刷直流電機。

PWM_MODESEL = 2’b00時，xIN1和xIN2為常見的IN1,IN2控制邏輯，邏輯如下表：

PWM_MODESEL = 2’b01時，xIN1為使能控制xEN，xIN2為方向控制xPH，xIN1=0時，輸出高阻態，邏輯如下表：

PWM_MODESEL = 2’b10時，xIN1為使能控制xEN，xIN2為方向控制xPH，xIN1=0時，輸出剎車態，邏輯如下表：

PWM_MODESEL = 2’b11時，xIN1為使能控制xEN，xIN2為方向控制xPH，邏輯如下表：

如果在直接PMW模式下使用混合或自動混合衰減模式，它們將應用于每個周期，因為電流變化信息不可用。

在直接PWM模式下，電流控制電路(Torque)處于開啟狀態，仍可用TORGUE寄存器縮放電流，仍可使用0x1寄存器的ISGAIN位來設置ISEN檢測放大器增益。

通過電機繞組的電流由可編程固定關斷時間的PWM電流調節電路進行調節。當H橋被啟用時，繞組電流以一定速率上升，此速率取決于繞組的直流電壓、電感以及反電動勢的大小，一旦電流達到電流斬波閾值，電橋會在固定的時間段內禁用電流，該時間段可通過寫入關寄存器中的TOFF位在500ns和128μs之間進行編程。關閉時間到達后，電橋重新啟用，開始另一個PWM周期。

斬波電流由比較器設置，比較器將電流檢測電阻器的電壓與參考電壓進行比較，電流檢測電阻器連接到xISENx引腳，且其電壓由電流檢測放大器進行放大，電流檢測放大器可在控制寄存器中編程。在PWM模式下驅動時，斬波電流計算如下：

滿標度VREF設置為2.75V。其中TORQUE是轉矩位的設置，ISGAIN是ISENSE放大器（5x、10x、20x或40x）的可編程增益。

7.4 微步控制STEP/DIR輸入控制模式

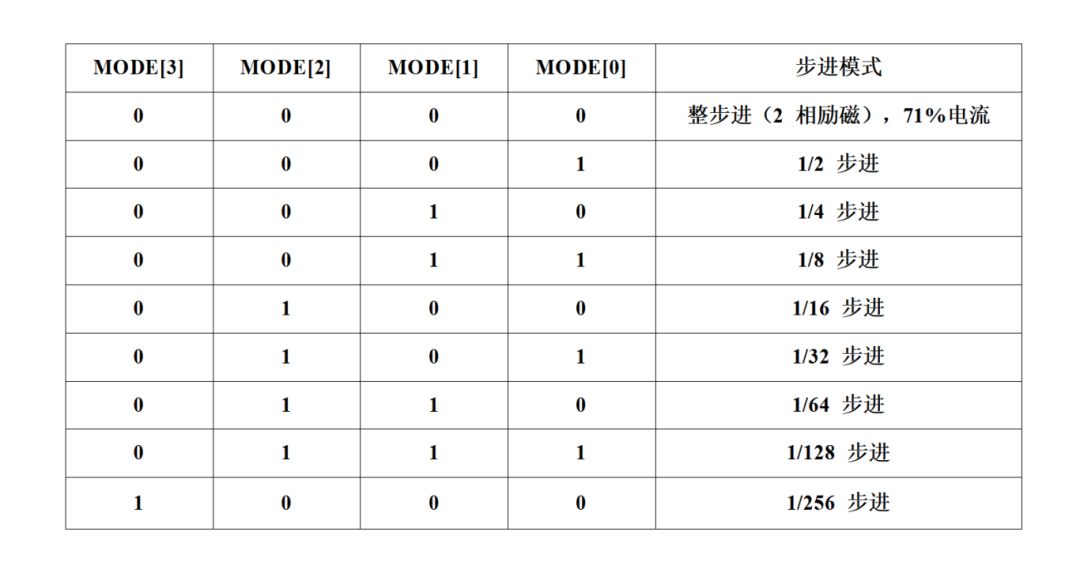

HJ4205中的內置分度器邏輯允許多種不同的步進配置。0x0寄存器中的MODE位用于配置步進細分，邏輯如下：

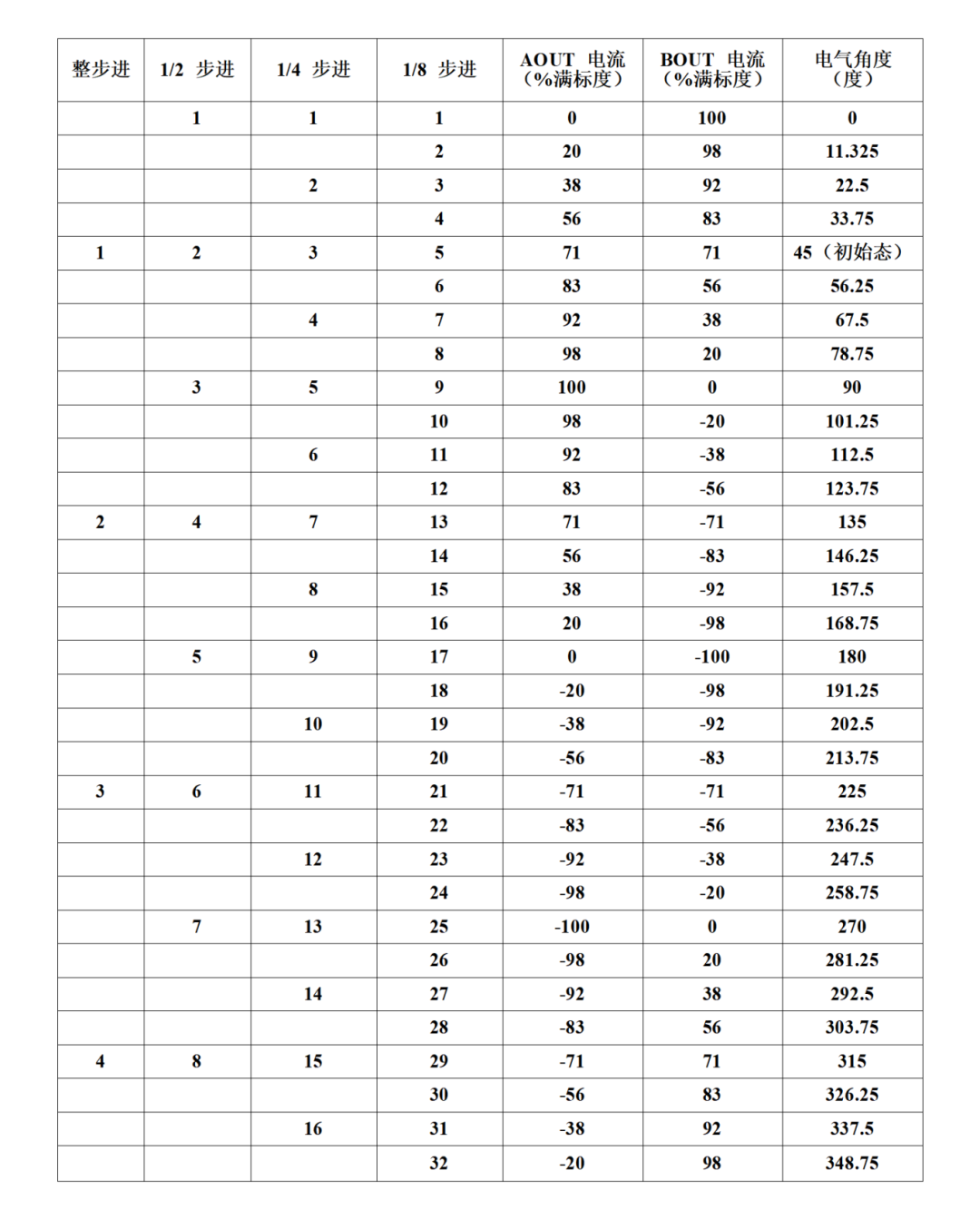

下表顯示了整步進到1/8步進模式的相對電流和步進方向。更高的微步分辨率遵循相同的模式。

AOUT電流是電氣角度的正弦；BOUT電流是電氣角度的余弦。復位的狀態為45°位置，此狀態在上電或使用RESETn時進入。

在STEP輸入的每個上升沿，或每次在向0x0寄存器中的RSTEP位寫入‘1’后，分度計將進入下一個狀態。DIR引腳接高且RDIR（0x0地址）置0，或DIR引腳接低且RDIR置‘1’，為正轉。DIR引腳接低且RDIR置0，或DIR引腳接高且RDIR置‘1’，則反轉。正電流定義為xOUT1為正，相對的xOUT2為負。

如果在步進過程中改變了步進細分，分度計將在下一個步進的上升沿變?yōu)樾录?xì)分的下一個有效狀態。

八、典型應用

HJ4205步進電機驅動電路典型應用電路。

典型應用圖

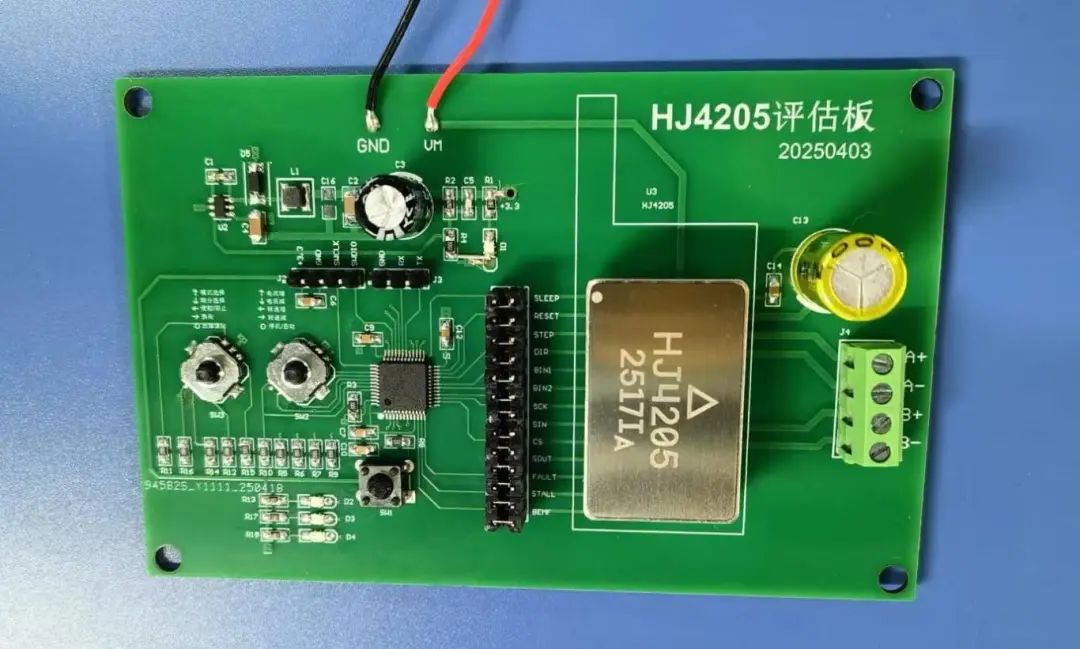

評估板實物圖
