“FLASH”即熱風焊盤（又稱花焊盤），用于連接引腳與負片層（如電源或地平面）。它既能確?？煽康?a href="http://www.www27dydycom.cn/v/tag/2364/" target="_blank">電氣連接，又能有效減少焊接時的散熱，從而提升焊接質量。如果封裝僅在正片層中使用，可以不添加Flash焊盤。此外，由于部分焊盤為橢圓形設計，因此對應的Flash焊盤也需制作成橢圓形。借助Fanyskill工具，可以大幅簡化橢圓形Flash焊盤的制作流程，顯著提高效率并降低出錯率。

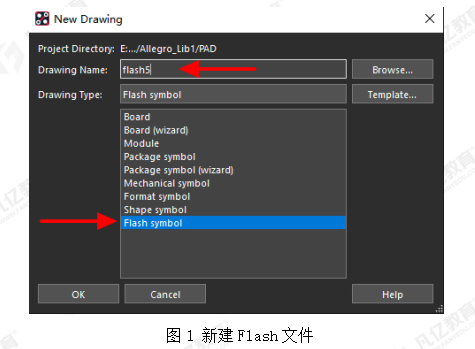

1、點擊菜單欄“File-New...”選項，創建一個Flash文件，如圖1所示，在“New Drawing”窗口中，“Drawing Name”填寫文件名稱，“Drawing Type”選到“Flash symbol”類型。

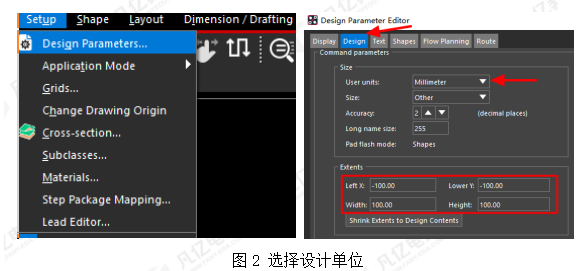

2、在菜單欄點擊“Setup-Design Parameters.”選項，在彈窗中“Design”頁面設置單位和編輯區域尺寸，封裝設計中通常用毫米做為單位，在“User units”選“Millimeter”毫米，需要注意的是“Left”數值需要設置負數，“Width”設置正數，如圖2所示。

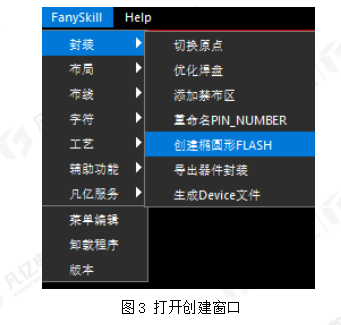

3、在菜單欄中點擊"FanySkill-封裝-創建橢圓形FLASH"選項，如圖3所示，快捷調用命令“FYCOT”。

4、在“Create Oblong Ther...”彈窗中填寫對應的數值，參數的計算公式在封裝設計規范中有詳細介紹，可以找凡億客服詢問“封裝設計規范”此資料。

5.例如焊盤是長2mm*寬1mm，來計算橢圓形flash：

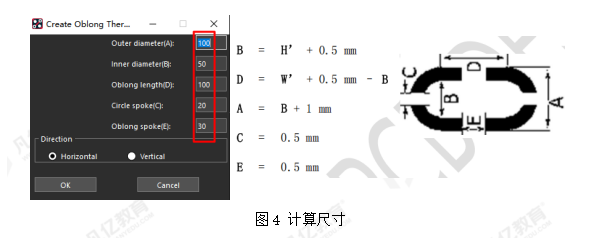

B=H（1mm）+0.5mm=1.5mm D=W（2mm）+0.5mm-B=1mm A=B+1=2.5 C=0.5 E=0.5

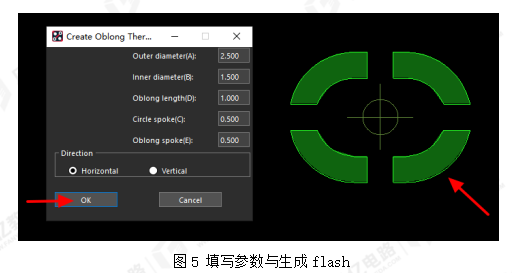

在“Direction”選項選擇橫向（Horizontal）或豎向（Vertical），點擊確定生成橢圓形flash，如圖所示。
