INA592 器件是一款低功耗、寬帶寬差分放大器，由精密運算放大器 (op amp) 和精密電阻器網絡組成。電阻器出色的跟蹤性能 (TCR) 在全溫度范圍內保持增益精度和共模抑制。諸如低失調電壓 40μV（最大值）、低溫漂（最大值 2μV/°C）、高壓擺率 (18V/μs) 和高達 500pF 的高容性負載驅動等獨特的特性，使 INA592 成為穩健的高性能差分放大器，適用于各種高壓工業級應用。內部運算放大器的共模范圍擴展至負電源，從而使器件能夠在單電源應用中運行。該器件采用單電源（4.5V 至 36V）或雙電源（±2.25V 至 ±18V）運行。

數據手冊：*附件：INA592 高精密（40μV失調電壓）、2MHz、88dB CMRR、低功耗、e-trim?差分放大器技術手冊.pdf

差分放大器為許多常用電路奠定了基石。INA592 提供此電路功能，而無需使用昂貴的精密電阻器網絡。

特性

• 放大器 G = 1/2
• 放大器 G = 2
• 低失調電壓：40μV（最大值）
• 低失調電壓漂移：±2μV/°C（最大值）
• 低噪聲：1kHz 時為 18nV/√Hz
• 低增益誤差：±0.03%（最大值）
• 高共模抑制：88 dB（最小值）
• 高帶寬：2MHz GBW
• 低靜態電流：每個放大器 1.1 mA
• 高壓擺率：18V/μs
• 高容性負載驅動能力：500pF
• 寬電源電壓范圍：
  • 單電源：4.5V 至 36V
  • 雙電源：±2.25V 至 ±18V
• 額定溫度范圍： –40°C 至 +125°C
• 封裝：8 引腳 MSOP 和 SOIC，10 引腳 VSON

引腳功能和配置

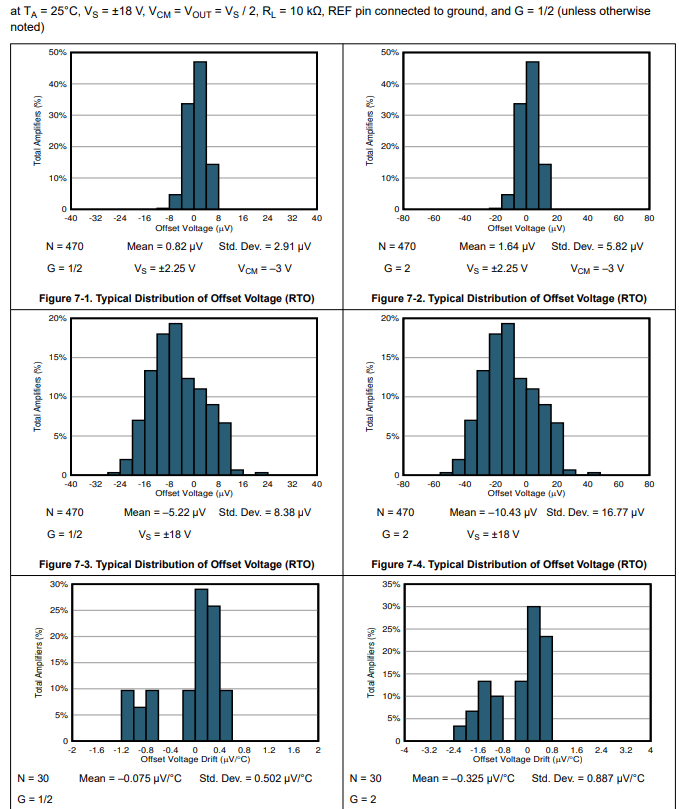

典型特性

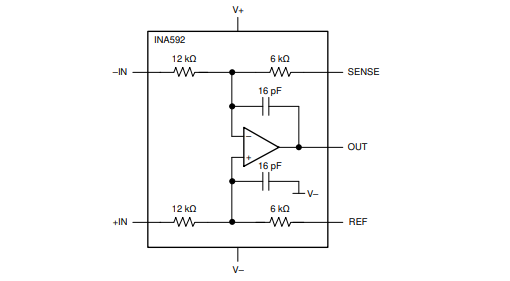

功能方框圖

應用
?交流驅動器位置反饋
?伺服驅動器位置反饋
?狀態監測模塊（電壓、電流）
?電源模塊
?半導體測試
