UCC33420 是一款工業 DC/DC 電源模塊，采用集成變壓器技術，旨在提供 1.5W 的隔離輸出功率。它可以支持 4.5V 至 5.5V 的輸入電壓工作范圍，并調節 5.0V 輸出電壓，可選裕量為 5.5V。

UCC33420 采用專有的變壓器架構，可實現 3kVRMS 隔離額定值，同時支持低 EMI 和出色的負載調節。
*附件：ucc33420.pdf

UCC33420 集成了保護功能以提高系統穩健性，例如具有故障報告機制的使能引腳、短路保護和熱關斷。

UCC33420 采用小型、扁平 VSON（4.00mm × 5.00mm）封裝，高度為 1.00mm，間隙和爬電距離>為 4.1mm。

特性

• 1.5W 最大輸出功率
• 4.5V 至 5.5V 輸入電壓工作范圍
• 5.0V、5.5V 穩壓可選輸出電壓
  • 5.0V：300mA 可用負載電流
• 0.5% 典型負載調整率
• 4mV/V 典型線路調整率
• 堅固的隔離柵：
  • 隔離額定值：3kVRMS
  • 浪涌能力：6.5kVPK
  • 工作電壓：1159VPK
  • 200V/ns 共模瞬態抗擾度
• 功率密集型隔離式 DC/DC 模塊，采用集成變壓器技術
• 自適應擴頻調制 （SSM）
• 符合 CISPR-32 B 類輻射標準
• 強磁場抗擾度
• 過載和短路保護
• 熱關斷
• 低浪涌電流軟啟動
• 帶故障報告機制的使能引腳
• 計劃中的安全相關認證：
  • DIN EN IEC 60747-17 （VDE 0884-17） 標準
  • UL 1577 / CSA 組件認可計劃
  • IEC 62368-1 和 IEC 60601-1 認證
• 擴展溫度范圍：–40°C 至 125°C
• VSON-12（4.00 毫米 × 5.00 毫米）封裝

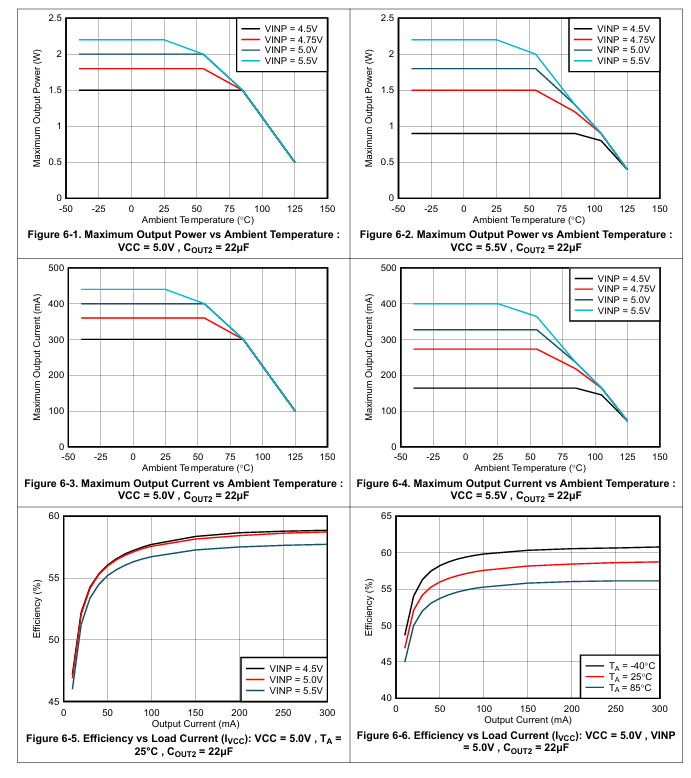

參數

方框圖

1. 產品概述

• ?產品名稱?：UCC33420
• ?類型?：工業DC/DC電源模塊
• ?主要特點?：
  • 超小VSON-12封裝（4.00mm × 5.00mm），高度僅1.00mm
  • 1.5W最大輸出功率
  • 4.5V至5.5V輸入電壓范圍
  • 可選5.0V或5.5V輸出電壓
  • 3kV RMS隔離等級
  • 集成變壓器技術，低EMI
  • 自適應擴展頻譜調制（SSM）
  • 過載和短路保護
  • 熱關斷功能
  • 計劃獲得多項安全認證（如DIN EN IEC 60747-17、UL 1577等）

2. 應用領域

• 工廠自動化PLC模塊
• EV充電基礎設施
• 隔離偏置電源（E-mode GaN、數字隔離器、RS-485/422、CAN等）

3. 電氣特性

• ?輸入特性?：
  • 輸入電壓范圍：4.5V至5.5V
  • 輸入靜態電流（禁用時）：180μA
  • 輸入過壓和欠壓鎖定功能
• ?輸出特性?：
  • 輸出電壓可選：5.0V（300mA負載電流）或5.5V（200mA負載電流）
  • 負載調節率：0.5%
  • 線路調節率：4mV/V
  • 輸出電壓紋波：50mV至75mV（20MHz帶寬）
• ?效率?：高達59%（在特定條件下）

4. 保護功能

• ?過壓保護?（OVP）：輸出電壓超過設定閾值時觸發
• ?欠壓保護?（UVP）：輸出電壓低于設定閾值時觸發
• ?熱關斷?：初級和次級側均有過溫保護功能
• ?短路保護?：連續短路條件下自動重啟

5. 封裝與尺寸

• ?封裝類型?：VSON-FCRLF 12-Pin
• ?尺寸?：4.00mm × 5.00mm × 1.00mm
• ?引腳配置?：包括輸入電壓引腳（VINP）、使能/故障引腳（EN/FLT）、輸出電壓引腳（VCC）等

6. 安全性與認證

• ?隔離等級?：3kV RMS，支持6.5kV PK浪涌能力
• ?安全認證計劃?：包括DIN EN IEC 60747-17、UL 1577、IEC 62368-1和IEC 60601-1

7. 熱特性

• ?熱阻?：
  • 結到環境熱阻（RθJA）：59.7°C/W
  • 結到外殼頂部熱阻（RθJC(top)）：7.35°C/W

8. 應用與實現

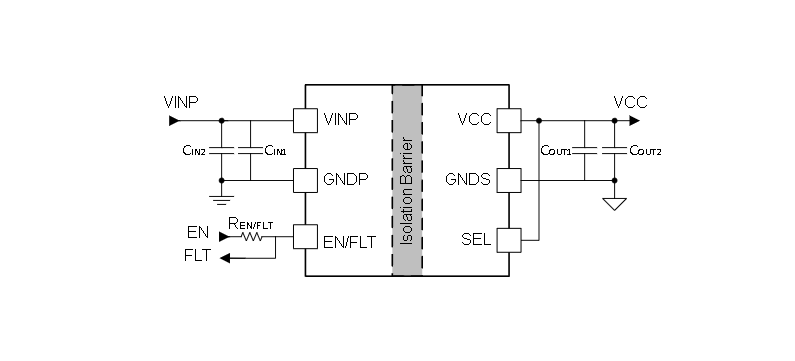

• ?典型應用電路?：提供了簡化應用電路圖，展示了如何連接輸入/輸出電容、使能引腳等
• ?布局指南?：建議了輸入/輸出電容、使能引腳電阻等關鍵元件的布局和連接方式

9. 文檔與支持

• ?相關文檔?：包括用戶指南、Simplis模型、軟啟動上升時間和導通持續時間計算器等
• ?支持資源?：提供TI E2E支持論壇鏈接，方便用戶獲取幫助和設計支持
