UCC33421-Q1 是一款符合汽車標準的 DC/DC 電源模塊，采用集成變壓器技術，旨在提供 1.5W 的隔離輸出功率。它可以支持 4.5V 至 5.5V 的輸入電壓工作范圍，并調節 5.0V 輸出電壓，可選裕量為 5.5V。

UCC33421-Q1 采用專有變壓器架構，可實現 5kVRMS 隔離額定值，同時支持低 EMI 和出色的負載調節。
*附件：ucc33421-q1.pdf

UCC33421-Q1 集成了保護功能以提高系統穩健性，例如具有故障報告機制的使能引腳、短路保護和熱關斷。

UCC33421-Q1 采用小型、扁平解決方案 SOIC（5.85mm × 7.50mm）封裝，高度為 2.65mm，爬電距離和間隙> 8.2mm

特性

• 1.5W 最大輸出功率
• 4.5V 至 5.5V 輸入電壓工作范圍
• 5.0V、5.5V 穩壓可選輸出電壓
  • 5.0V：300mA 可用負載電流
• 0.5% 典型負載調整率
• 2mV/V 典型線路調整率
• 堅固的隔離柵：
  • 隔離額定值：5kVRMS
  • 浪涌能力：10.4kVPK
  • 工作電壓：1700VPK
  • ± 8KV IEC 61000-4-2 跨隔離柵的接觸放電保護
  • 250V/ns 共模瞬態抗擾度
• 功率密集型隔離式 DC/DC 模塊，采用集成變壓器技術
• 自適應擴頻調制 （SSM）
• 符合 CISPR-25 5 類輻射
• 強磁場抗擾度
• 過載和短路保護
• 熱關斷
• 低浪涌電流軟啟動
• 帶故障報告機制的使能引腳
• 功能安全
• 計劃安全相關認證：
  • 符合 DIN EN IEC 60747-17 （VDE 0884-17） 的增強隔離
  • 5kVRMS 隔離，持續 1 分鐘，符合 UL 1577 / CSA 標準
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 125°C 環境工作溫度
• SOIC-16（5.85mm × 7.50mm）封裝

參數

1. 產品概述

• ?型號?：UCC33421-Q1
• ?類型?：汽車級DC/DC電源模塊
• ?功率?：最大輸出功率1.5W
• ?輸入電壓范圍?：4.5V至5.5V
• ?輸出電壓?：5.0V或5.5V（可選）
• ?封裝?：SOIC-16 (5.85mm × 7.50mm)
• ?特點?：
  • 5kV RMS隔離等級
  • 集成變壓器技術
  • 自適應擴頻調制（SSM）
  • 符合CISPR-25 Class 5排放標準
  • 強磁場免疫力
  • 過載和短路保護
  • 熱關斷保護
  • 低輸入浪涌電流軟啟動
  • 使能引腳帶故障報告機制

2. 應用領域

• ? 電池管理系統（BMS） ?
• ?混合動力/電動汽車（HEV/EV）車載充電器（OBC）和DC/DC轉換器?
• ?牽引逆變器?
• ?數字隔離器隔離偏置電源?
• ?RS-485、RS-422和CAN收發器隔離偏置電源?

3. 電氣特性

3.1 絕對最大額定值

• ? 輸入電壓（VINP） ?：-0.36V
• ? 使能引腳（EN/FLT） ?：-0.36V
• ? 輸出電壓（VCC） ?：-0.36V
• ?SEL引腳?：-0.36V
• ?總VCC輸出功率?：1.65W（T_A = 25°C）
• ?結溫范圍?：-40°C至150°C
• ?存儲溫度范圍?：-65°C至150°C

3.2 推薦工作條件

• ? 輸入電壓（VINP） ?：4.5V至5.5V
• ? 使能引腳（EN/FLT） ?：0V至5.5V
• ? 輸出電壓（VCC） ?：0V至5.7V
• ?SEL引腳?：0V至5.7V
• ?VCC輸出功率?：
  • VINP = 5.0V ± 10%, VCC = 5.0V, T_A = 25°C時，1.5W
  • VINP = 5.0V ± 10%, VCC = 5.0V, T_A = 105°C時，1.0W
  • VINP = 5.0V ± 10%, VCC = 5.0V, T_A = 125°C時，0.4W

3.3 熱信息

• ? 結到環境熱阻（R_θJA） ?：61.1°C/W

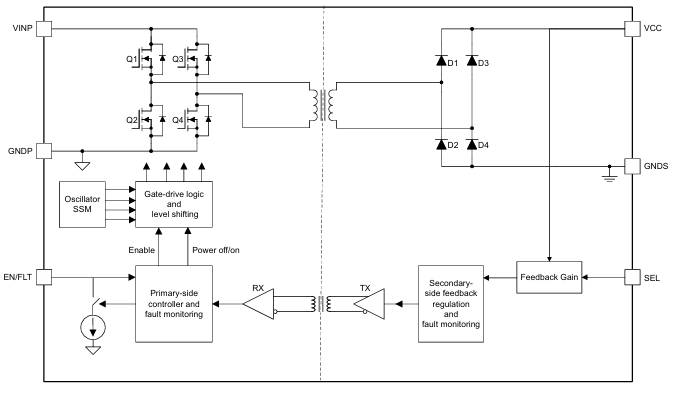

4. 功能描述

• ?使能和禁用?：通過EN/FLT引腳控制，低電平禁用，高電平啟用。
• ?輸出電壓軟啟動?：確保平滑且快速的VCC電壓上升，同時最小化輸入浪涌電流。
• ?輸出電壓穩態調節?：使用遲滯控制，在輸出電壓的上下帶之間進行調節。
• ?保護功能?：
  • 輸入欠壓和過壓鎖定
  • 輸出欠壓保護
  • 輸出過壓保護
  • 過溫保護
  • 故障報告和自動重啟

5. 設備功能模式

• ?使能引腳（EN/FLT）和SEL引腳的不同組合決定輸出電壓?：
  • EN/FLT = HIGH, SEL短接到VCC：輸出5.0V
  • EN/FLT = HIGH, SEL短接到GNDS：輸出5.5V
  • EN/FLT = LOW：設備禁用，輸出0V

6. 應用與實現

• ?設計信息?：包括應用信息、典型應用電路、設計要求和詳細設計步驟。
• ?電源供應推薦?：推薦輸入電源電壓范圍和旁路電容配置。
• ?布局指南?：提供PCB布局建議，以確保最佳性能和隔離性能。

7. 設備與文檔支持

• ?設備支持?：包括第三方產品免責聲明和開發支持。
• ?文檔支持?：提供相關文檔和工具的鏈接，如用戶指南、模型、計算器等。
• ?支持資源?：包括TI E2E?支持論壇和其他資源。
