UCC12041-Q1 是符合 3 kV 標準的汽車級直流/直流電源模塊RMS基本隔離額定值旨在為需要具有良好調節輸出電壓的偏置電源的隔離電路提供高效的隔離電源。該器件集成了變壓器和 DC/DC 控制器，采用專有架構，可提供 500 mW（典型值）的隔離功率和低 EMI。
*附件：ucc12041-q1.pdf

UCC12041-Q1 集成了保護功能，以提高系統穩健性。該器件還具有使能引腳、同步功能以及帶裕量的 5V 或 3.3V 穩壓輸出選項。UCC12041-Q1 是一款扁平、小型化解決方案，采用高度為 2.65mm（典型值）的寬體 SOIC 封裝。

特性

• 采用集成變壓器技術的高效 DC/DC 轉換器
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 125°C 環境工作溫度
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸出功率（典型值）：500 mW
• 穩壓 5V 或 3.3V 輸出，具有可選的 400mV 裕量電壓，可為 LDO 供電
• 輸入電壓：4.5 V 至 5.5 V
• 堅固的隔離柵：
  • 隔離額定值：3 kVRMS
  • 浪涌能力：6.5 kVPK
  • 工作電壓：850 VRMS
  • 最小 CMTI：100 V/ns
• 熱關斷
• 短路恢復
• 具有 > 8mm 爬電距離和間隙的 16 引腳寬體 SOIC 封裝
• 擴展溫度范圍：–40°C 至 125°C
• 安全相關認證（計劃）：
  • DIN V VDE V 0884-11：2017-01
  • 3000 伏RMS隔離 1 分鐘，符合 UL 1577 標準
  • 符合 IEC 60950-1 和 IEC 62368-1 終端設備標準的 UL 認證
  • 符合 GB4943.1-2011 的 CQC 認證

參數

1. 產品概述

• ?類型?：高效、低EMI、3kV RMS基本隔離DC/DC轉換器
• ?應用?：適用于汽車充電器、電池管理系統、牽引逆變器及混合動力/電動汽車DC/DC轉換器
• ?特點?：集成變壓器技術、AEC-Q100認證、功能安全設計支持、多種輸出電壓選項

2. 主要特性

• ?輸入電壓?：4.5V至5.5V
• ?輸出功率?：典型值500mW
• ?輸出電壓?：可選5V、3.3V、5.4V、3.7V，具有400mV可選壓差電壓
• ?隔離等級?：3kV RMS基本隔離，6.5kV PK浪涌能力
• ?封裝?：16引腳寬體SOIC封裝，具有大于8mm的爬電距離和電氣間隙
• ?安全認證?：計劃符合DIN V VDE V 0884-11:2017-01、UL認證、CQC批準

3. 功能描述

• ?保護特性?：熱關斷、短路恢復、欠壓鎖定（UVLO）
• ?同步能力?：支持外部時鐘同步
• ?啟用控制?：通過EN引腳啟用或禁用設備
• ?輸出電壓選擇?：通過SEL引腳選擇輸出電壓

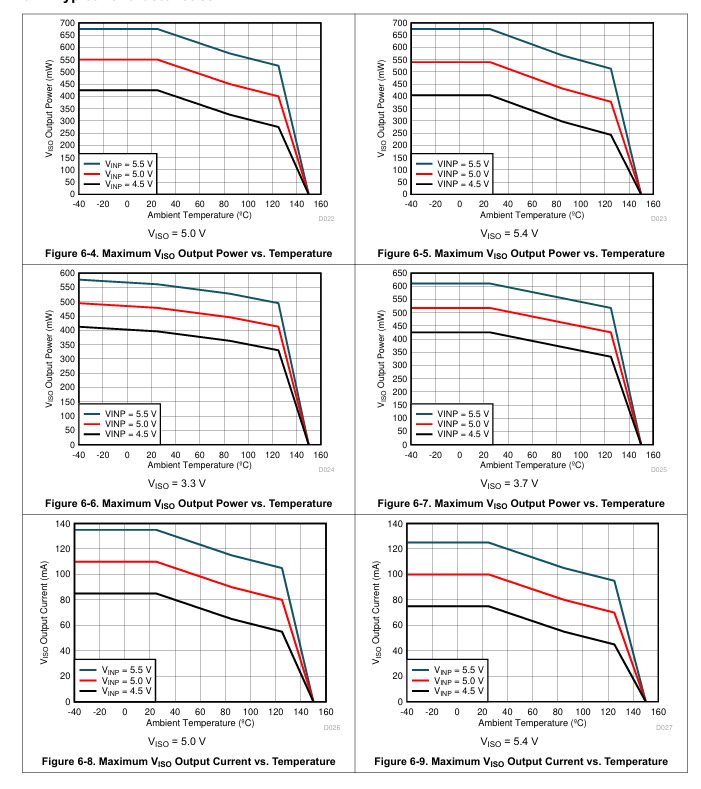

4. 電氣特性

• ?工作溫度范圍?：-40°C至125°C
• ?效率?：典型值高達60%（視輸出電壓和負載而定）
• ?輸出電壓紋波?：在20MHz帶寬下，各輸出電壓模式下均小于50mV pk-pk
• ?啟動時間?：約750μs至1ms（視輸出電壓而定）

5. 熱特性

• ? 熱阻（RθJA） ?：57.5°C/W
• ?熱關斷閾值?：165°C（典型值），具有27°C的遲滯

6. 安全特性

• ?安全輸入電流?：在25°C環境溫度下，最大值為395mA
• ?安全輸入功率?：在25°C環境溫度下，最大值為2174mW
• ?隔離電阻?：在500V測試電壓下，大于10^12Ω
• ?絕緣強度?：符合VDE、UL及CQC標準

7. 應用與布局指南

• ?布局建議?：將輸入和輸出電容盡可能靠近設備引腳放置，確保足夠的爬電距離和電氣間隙
• ?設計考慮?：包括輸入電源電壓、解耦電容、輸出電容的選擇及布局

8. 開發支持

• ?設計工具?：提供WEBENCH? Power Designer工具，支持快速設計
• ?文檔支持?：包括數據手冊、應用指南及相關文檔

9. 訂購信息

• ?封裝類型?：DVE SOIC（16引腳）
• ?生態計劃?：符合RoHS及綠色標準
• ?溫度等級?：-40°C至125°C
