UCC15240-Q1 是一款符合汽車標準的高隔離電壓 DC/DC 功率模塊，旨在為 IGBT 或 SiC 柵極驅動器供電。UCC15240-Q1 將變壓器和 DC/DC 控制器與專有架構集成在一起，以實現高效率和極低輻射。高精度輸出電壓提供更好的通道增強，以實現更高的系統效率，而不會對功率器件門造成過大的壓力。
*附件：ucc15240-q1.pdf

UCC15240-Q1 以高效率提供高達 2.5W（典型值）的隔離輸出功率。該模塊需要最少的外部元件，包括片上器件保護，提供額外的功能，如輸入欠壓鎖定、過壓鎖定、輸出電壓電源就緒比較器、過熱關斷、軟啟動超時、可調隔離式正負輸出電壓、使能引腳和開漏輸出功率就緒引腳。

特性

• 帶隔離變壓器的完全集成的高密度隔離式 DC/DC 模塊
• 用于驅動的隔離式 DC/DC：IGBT、SiC 和 Si MOSFET
• 輸入電壓范圍：21V 至 27V，絕對最大值為 32V
• T A ≤ 85°C 時輸出功率為 2.5W，T A ≤ 105°C 時輸出功率為 2.0W
• 可調單或雙輸出電壓（使用電阻器），在整個工作范圍內具有 < ±1.3% 的調節精度
• 采用擴頻調制和集成變壓器設計，電磁輻射低
• 使能、電源正常、UVLO、OVLO、軟啟動、短路、功率限制、欠壓、過壓和過熱保護
• CMTI > 150 kV/μs
• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C ≤ T J ≤ 150°C
  • 溫度等級 1：–40 °C ≤ T A ≤ 125°C
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 計劃中的安全相關認證：
  • 符合 DIN EN IEC 60747-17 （VDE 0884-17） 的 5657-VPK 基本隔離
  • 3000V RMS 隔離，持續 1 分鐘，符合 UL1577 標準
  • 基本絕緣符合 CQC GB4943.1
• 36 引腳、寬 SSOP 封裝

參數

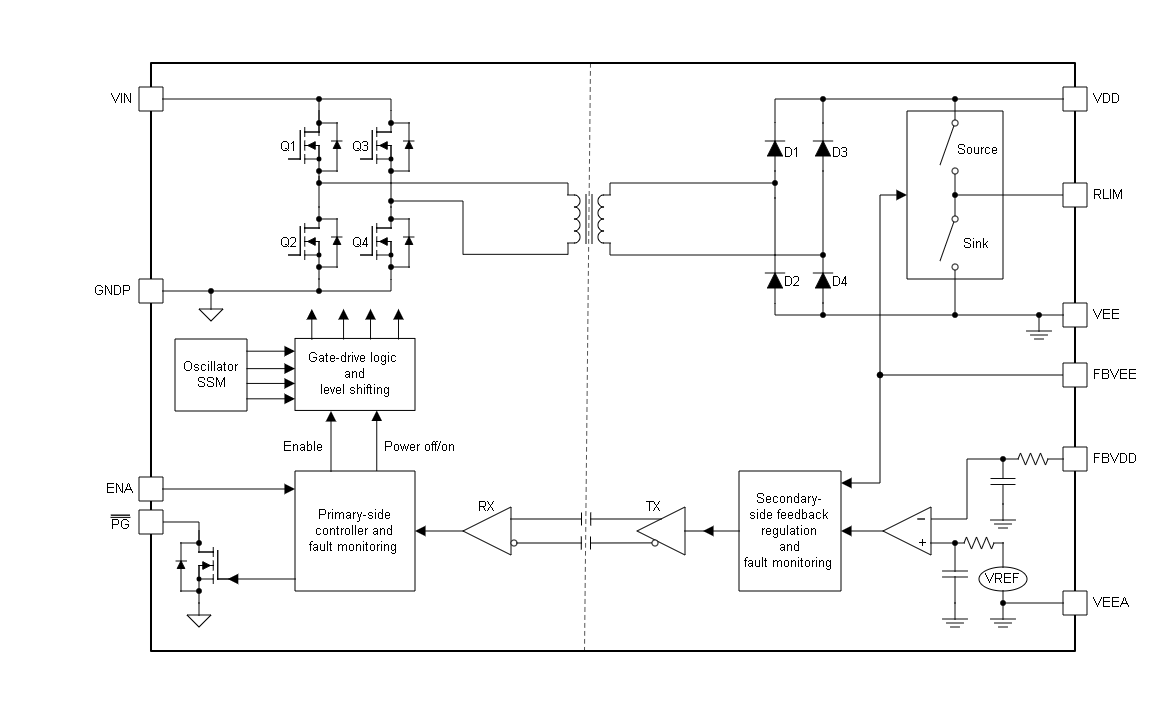

方框圖

一、產品概述

1. 基本信息

• ?產品名稱?：UCC15240-Q1
• ?類型?：汽車級2.5W，24V輸入/輸出，高密度隔離DC/DC模塊
• ?封裝?：36引腳寬SSOP封裝
• ?主要應用?：為IGBT或SiC門驅動電路提供電源

2. 主要特點

• ?高隔離電壓?：>3kV RMS隔離電壓
• ?寬輸入電壓范圍?：21V至27V，絕對最大值為32V
• ?高輸出功率?：在TA ≤ 85°C時提供2.5W輸出功率，在TA ≤ 105°C時提供2.0W輸出功率
• ?高精度可調輸出電壓?：使用電阻可調，調節精度< ±1.3%
• ?多重保護功能?：包括輸入欠壓鎖定(UVLO)、過壓鎖定(OVLO)、軟啟動、短路保護、功率限制、過溫保護等
• ?低電磁輻射?：采用擴頻調制和集成變壓器設計
• ?AEC-Q100認證?：適用于汽車應用

二、性能參數

1. 電氣特性

• ?輸入電壓范圍?：21V至27V
• ?輸出電壓范圍?：15V至25V可調
• ?最大輸出功率?：2.5W（TA ≤ 85°C），2.0W（TA ≤ 105°C）
• ?開關頻率?：11MHz至13MHz（典型值）
• ?軟啟動時間?：約34.8ms

2. 保護特性

• ?UVLO/OVLO閾值?：具有精確的欠壓和過壓保護閾值
• ?過溫保護?：具有主側和次側的過溫保護，帶滯回功能
• ?故障保護?：包括短路保護、功率限制等

3. 安全特性

• ?CMTI?：>150kV/μs
• ?隔離認證?：計劃認證包括DIN EN IEC 60747-17（VDE 0884-17）的5657-VPK基本隔離，UL1577的3000-V RMS隔離，以及CQC GB4943.1的基本絕緣

三、應用領域

• ?混合動力和電動汽車系統?：逆變器控制、電機控制、車載充電器等
• ?電網基礎設施?：EV充電站電源模塊、DC充電站、串聯逆變器等
• ?電機驅動?：AC逆變器、VF驅動器、機器人伺服驅動器等
• ?工業運輸?：非公路車輛電動驅動

四、典型應用與設計

1. 典型應用電路

• 提供單輸出和雙輸出配置的典型應用電路圖
• 支持通過外部電阻調整輸出電壓

2. 設計考慮

• ?布局指導?：提供詳細的PCB布局指南，以優化熱性能和電磁兼容性
• ?電源推薦?：提供輸入和輸出電容的推薦值，以確保穩定性

五、封裝與訂購信息

• ?封裝類型?：36引腳寬SSOP封裝
• ?訂購信息?：提供詳細的訂購代碼和封裝尺寸信息
