UCC14130-Q1 是一款符合汽車標準的高隔離電壓 DC/DC 電源模塊，旨在為 GaN、IGBT、SiC 或 Si 柵極驅動器供電。UCC14130-Q1 將變壓器和 DC/DC 控制器與專有架構集成在一起，以實現高效率和極低輻射。它可以從 12V 穩壓輸入提供隔離的 12V 輸出，用于驅動 GaN 和 Si MOSFET;以及來自 15V 穩壓輸入的隔離式 15V 或 18V 輸出，用于偏置 SiC MOSFET 或 IGBT 的驅動電路。高精度提供了更好的通道增強，從而提高了系統效率，而不會對功率器件門造成過大的壓力。
*附件：ucc14130-q1.pdf

UCC14130-Q1 以高效率提供高達 1.5W（典型值）的隔離輸出功率。該模塊需要最少的外部元件，包括片上器件保護，提供額外的功能，如輸入欠壓鎖定、過壓鎖定、輸出電壓電源正常比較器、過熱關斷、軟啟動超時、可調隔離式正負輸出電壓、使能引腳和開漏輸出電源正常引腳。

特性

• 帶隔離變壓器的完全集成的高密度隔離式 DC/DC 模塊
• 用于驅動的隔離式 DC/DC：IGBT、GaN、SiC 和 Si MOSFET
• 輸入電壓范圍：10V 至 18V，絕對最大值為 32V
• T A ≤ 105°C 時輸出功率為 1.5W
• 10V < V VIN < 18V 時，T A = 105°C 時的輸出功率為 1.0W
• 可調單或雙輸出電壓（使用電阻器），在整個工作范圍內具有 < ±1.3% 的調節精度
• 采用擴頻調制和集成變壓器設計，電磁輻射低
• 使能、電源正常、UVLO、OVLO、軟啟動、短路、功率限制、欠壓、過壓和過熱保護
• CMTI > 150 kV/μs
• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C ≤ T J ≤ 150°C
  • 溫度等級 1：–40 °C ≤ T A ≤ 125°C
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 計劃中的安全相關認證：
  • 符合 DIN EN IEC 60747-17 （VDE 0884-17） 的 5657-VPK 基本隔離
  • 3000V RMS 隔離，持續 1 分鐘，符合 UL1577 標準
  • 基本絕緣符合 CQC GB4943.1
• 36 引腳、寬 SSOP 封裝

參數

方框圖

一、產品概述

1. 基本特性

• ?類型?：高密度隔離DC/DC模塊
• ?輸入電壓范圍?：10V 至 18V（絕對最大值為32V）
• ?輸出功率?：1.5W（T_A ≤ 105°C），1.0W（10V < V_IN < 18V，T_A = 105°C）
• ?輸出電壓?：可調單輸出或雙輸出，調節精度<±1.3%
• ?封裝?：36引腳寬SSOP包裝
• ?隔離電壓?：>3kV RMS
• ?功能安全?：符合AEC-Q100標準，支持功能安全設計

2. 主要應用

• ?汽車應用?：混合動力、電動汽車、電力傳動系統、車載充電器等
• ?電網基礎設施?：充電站電源模塊、直流充電站、串聯逆變器等
• ?工業應用?：電機驅動、工業運輸、服務器電源等

二、電氣特性

1. 控制與保護

• ?控制方式?：集成DC/DC控制器，采用專有架構實現高效率
• ?保護功能?：使能、電源良好、UVLO、OVLO、軟啟動、短路保護、功率限制、過溫保護等

2. 電氣參數

• ?開關頻率?：約20.5MHz
• ?軟啟動時間?：約28.4ms
• ?輸出電壓范圍?：VDD-VEE：10V 至 18V，COM-VEE：2.5V 至 (VDD-VEE)
• ?電壓調節精度?：±1.3%
• ?熱關斷閾值?：主側約150°C至170°C，次側約150°C至170°C

三、功能描述

1. 可編程特性

• ?輸出電壓調節?：通過外部電阻分壓器調節VDD-VEE和COM-VEE輸出電壓
• ?軟啟動時間?：可配置軟啟動時間以限制輸入浪涌電流

2. 隔離與保護

• ?高隔離電壓?：提供>3kV RMS的隔離電壓，滿足安全標準
• ?多重保護?：包括輸入欠壓鎖定（UVLO）、輸入過壓鎖定（OVLO）、輸出過壓保護（OVP）、輸出欠壓保護（UVP）和過溫保護（OTP）

3. 監測與狀態指示

• ?電源良好（PG）輸出?：開漏輸出，用于指示輸出電壓是否在調節范圍內
• ?使能（ENA）引腳?：高電平使能，低電平禁用

4. 其他功能

• ?CMTI?：>150kV/μs，支持快速dv/dt切換
• ?計劃安全相關認證?：包括DIN EN IEC 60747-17、UL1577和CQC GB4943.1

四、應用與實施

1. 典型應用電路

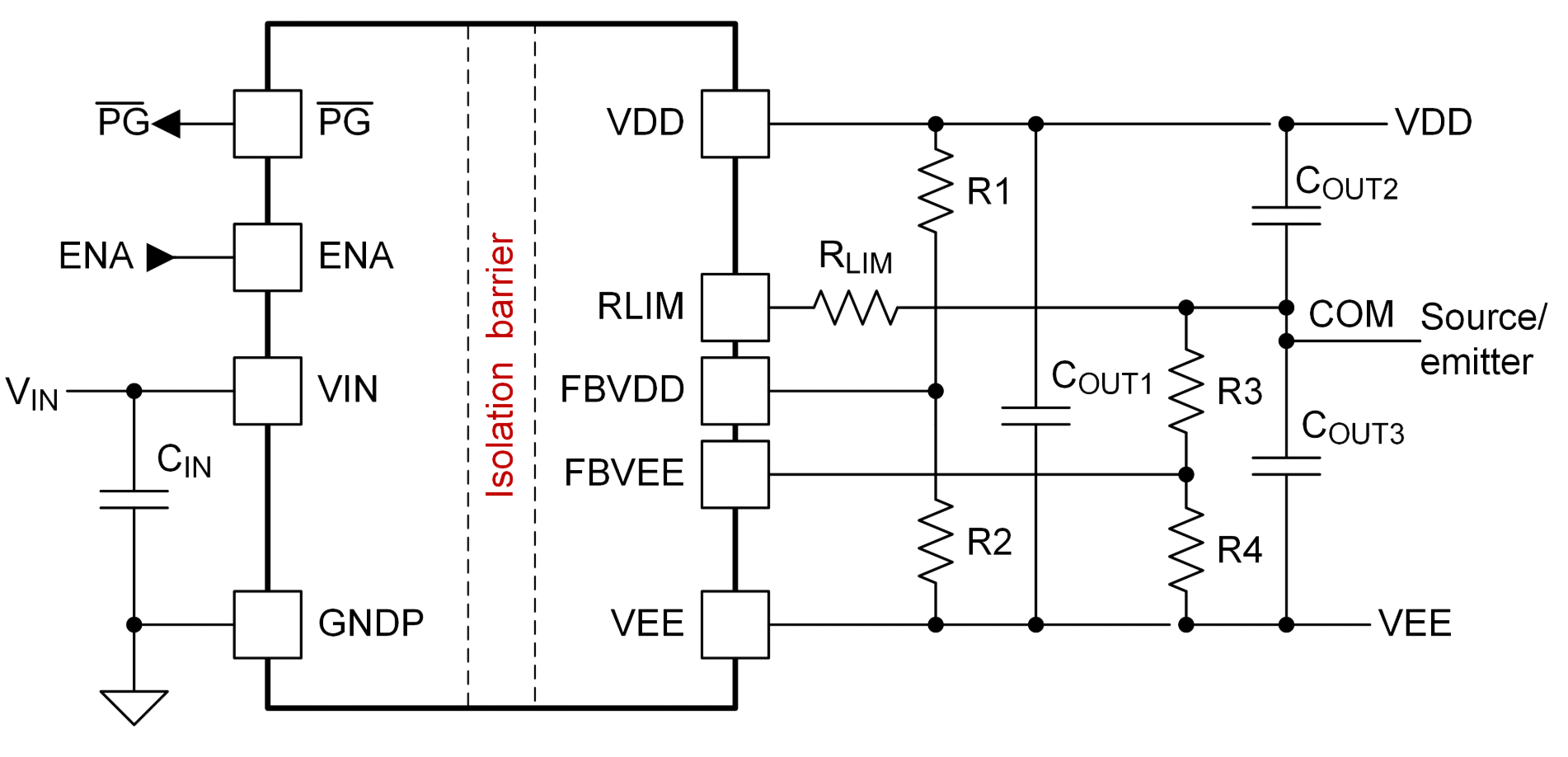

• ?簡化電路圖?：展示了輸入/輸出電容器、反饋電阻、使能引腳等關鍵連接

2. 系統示例

• ?汽車應用示例?：包括逆變器控制、電機控制等詳細系統配置

3. 電源推薦

• ?輸入電容?：推薦在VIN引腳附近放置至少20μF的陶瓷電容
• ?輸出電容?：根據輸出電壓和負載需求選擇合適的電容值

五、布局與熱管理

1. 布局指南

• ?關鍵路徑?：保持VIN、GNDP、VEE等關鍵路徑的短而直
• ?旁路電容?：在VIN和VDD引腳附近放置高頻旁路電容
• ?反饋路徑?：將反饋電阻和旁路電容靠近相應的FB引腳放置

2. 熱管理

• ?散熱設計?：使用多層PCB和導熱墊以提高熱性能
• ?熱關斷?：內置熱關斷功能，防止過熱損壞

六、封裝與訂購信息

• ?封裝類型?：36引腳寬SSOP包裝
• ?環保標準?：符合RoHS和Green標準
• ?訂購信息?：包括器件標記、包裝類型和數量等詳細信息
