UCC14131-Q1 汽車類 1.5W、12V 至 15V VIN、12V 至 15V VOUT 高密度 >5kVRMS 隔離式直流/直流模塊數據手冊
UCC14131-Q1 是一款符合汽車標準的高隔離電壓 DC/DC 功率模塊，旨在為 GaN、IGBT、SiC 或 Si 柵極驅動器供電。UCC14131-Q1 將變壓器和 DC/DC 控制器與專有架構集成在一起，以實現高效率和極低輻射。它可以從 12V 穩壓輸入提供隔離的 12V 輸出，用于驅動 GaN 和 Si MOSFET;以及來自 15V 穩壓輸入的隔離式 15V 或 18V 輸出，用于偏置 SiC MOSFET 或 IGBT 的驅動電路。高精度提供了更好的通道增強，從而提高了系統效率，而不會對功率器件門造成過大的壓力。
*附件：ucc14131-q1.pdf
UCC14131-Q1 以高效率提供高達 1.5W（典型值）的隔離輸出功率。該模塊需要最少的外部元件，包括片上器件保護，提供額外的功能，如輸入欠壓鎖定、過壓鎖定、輸出電壓電源正常比較器、過熱關斷、軟啟動超時、可調隔離式正負輸出電壓、使能引腳和開漏輸出電源正常引腳。
特性
- 帶隔離變壓器的完全集成的高密度隔離式 DC/DC 模塊
- 用于驅動的隔離式 DC/DC：IGBT、GaN、SiC 和 Si MOSFET
- 輸入電壓范圍：10V 至 18V，絕對最大值為 32V
- T A ≤ 105°C 時輸出功率為 1.5W
- 10V < V VIN < 18V 時，T A = 105°C 時的輸出功率為 1.0W
- 可調單或雙輸出電壓（使用電阻器），在整個工作范圍內具有 < ±1.3% 的調節精度
- 采用擴頻調制和集成變壓器設計，電磁輻射低
- 使能、電源正常、UVLO、OVLO、軟啟動、短路、功率限制、欠壓、過壓和過熱保護
- CMTI > 150 kV/μs
- 符合 AEC-Q100 標準，適用于汽車應用
- 溫度等級 1：–40°C ≤ T J ≤ 150°C
- 溫度等級 1：–40 °C ≤ T A ≤ 125°C
- 功能安全
- 計劃中的安全相關認證：
- 符合 DIN EN IEC 60747-17 （VDE 0884-17） 的 7071-VPK 增強型隔離
- 5000V RMS 隔離，持續 1 分鐘，符合 UL1577 標準
- 符合 CQC GB4943.1 的增強絕緣
- 36 引腳、寬 SSOP 封裝
參數

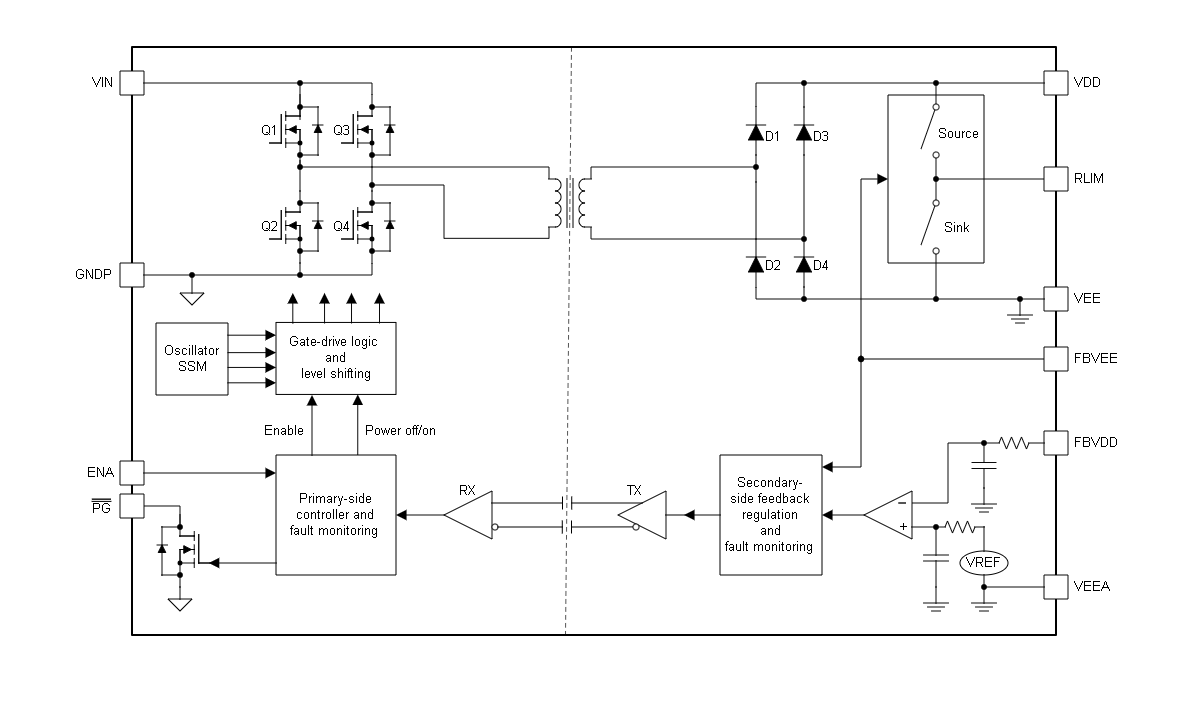

方框圖
一、產品概述
1. 基本特性
- ?類型?：汽車級1.5W隔離DC/DC模塊
- ?輸入電壓范圍?：10V至18V（絕對最大值為32V）
- ?輸出電壓?：
- 單輸出或雙輸出（可調）
- 12V VOUT / 15V VOUT
- ?隔離等級?：>5kV RMS
- ?應用?：電動車、混合動力車、電網基礎設施、電機驅動、工業運輸、服務器電源等
2. 主要功能
- ?集成隔離變壓器?：實現高密度、高效率的隔離DC/DC轉換
- ?可調輸出電壓?：通過外部電阻設置，精度<±1.3%
- ?多種保護功能?：輸入欠壓鎖定（UVLO）、過壓鎖定（OVLO）、軟啟動、短路保護、過溫保護等
- ?低電磁輻射?：采用擴頻調制技術
- ?AEC-Q100認證?：適用于汽車應用
二、引腳配置與功能
- ?GNDP?：初級側地連接
- ?PG?：開漏電源良好指示輸出
- ?ENA?：使能引腳
- ?VIN?：初級側輸入電壓
- ?VEE?：次級側參考連接
- ?VDD?：次級側隔離輸出電壓
- ?RLIM?：次級側第二隔離輸出電壓電阻，限制源電流
- ?FBVDD?、?FBVEE?：反饋電壓感測引腳，用于調整輸出電壓
- ?VEEA?：次級側模擬感測參考連接
三、電氣特性
- ?工作溫度范圍?：-40°C至150°C
- ?輸入電壓范圍?：8V至18V（推薦操作范圍）
- ?輸出電壓范圍?：10V至18V（VDD-VEE），2.5V至(VDD-VEE)（COM-VEE）
- ?輸出電壓精度?：<±1.3%
- ?開關頻率?：約20.5MHz
- ?軟啟動時間?：約28.4ms
- ?過溫保護?：初級側和次級側均有過溫保護
四、安全與認證
- ?安全功能?：輸入欠壓保護、過壓保護、過溫保護等
- ?計劃認證?：
- DIN EN IEC 60747-17（VDE 0884-17）：7071VPK加強隔離
- UL1577：5000V RMS隔離
- CQC GB4943.1：加強絕緣
五、應用與實現
1. 典型應用
2. 設計指南
- 提供詳細的應用信息、典型應用電路、系統示例以及電源推薦和布局指南
六、封裝與訂購信息
- ?封裝類型?：36引腳寬SSOP（DWN）
- ?尺寸?：12.83mm × 7.5mm
- ?訂購信息?：UCC14131QDWNRQ1
七、文檔與支持
