TPSM6440xx 是一款高度集成的 36V 輸入直流/直流設計，將功率 MOSFET、屏蔽式電感器和無源器件組合在一個增強型 HotRod? QFN 封裝中。該器件支持雙輸出或大電流單輸出，采用交錯式、可堆疊電流模式控制架構，可實現輕松的環路補償、快速瞬態響應、出色的負載和線路調節，并通過支持多達 6 相的輸出時鐘實現精確的電流共享，電流高達 18A。該模塊在封裝的角落有 VIN 和 VOUT 引腳，用于優化輸入和輸出電容器的布局。模塊下方的大型導熱墊可實現簡單的布局和制造中的輕松處理。

*附件：tpsm64404.pdf

TPSM6440xx 具有 1V 至 16V 的輸出電壓，旨在快速、輕松地在較小的 PCB 基底面中實現低 EMI 設計。整個設計只需要 6 個外部元件，并且無需在設計過程中選擇磁性元件。

雖然 TPSM6440xx 模塊專為空間受限應用中的小尺寸和簡單性而設計，但它提供了許多功能以實現穩健的性能：用于可調輸入電壓 UVLO 的帶滯后的精密使能，以及用于改善 EMI 的擴頻。以及集成的 VCC、自舉和輸入電容器，以提高可靠性和密度。該模塊可配置為在整個負載電流范圍 （FPWM） 內保持恒定開關頻率，或配置為可變頻率 （PFM） 以實現更高的輕負載效率。包括一個用于排序、故障保護和輸出電壓監控的 PGOOD 指示器。

特性

• 多功能雙輸出電壓或多相單輸出同步降壓模塊
  • 集成 MOSFET、電感器和控制器
  • 3V 至 36V 的寬輸入電壓范圍
  • 0.8V 至 16V 的可調輸出電壓
  • 6.5mm × 7.0mm × 2mm 包覆成型封裝
  • -40°C 至 125°C 結溫范圍
  • 負輸出電壓能力
• 在整個負載范圍內具有超高效率
  • 峰值效率為 93.5%+
  • 用于提高效率的外部偏置選項
  • 裸露焊盤可實現低熱阻。EVM θJA = 20 °C/W。
  • 關斷靜態電流為 0.6μA（典型值）
• 超低傳導和輻射 EMI 特征
  • 具有雙輸入路徑和集成電容器的低噪聲封裝可減少開關振鈴
  • 符合 CISPR 11 和 32 B 類輻射標準
• 專為可擴展電源而設計
• 固有的保護功能，實現穩健的設計
  • 用于排序、控制和 VIN UVLO 的精密使能輸入和漏極開路 PGOOD 指示器
  • 過流和熱關斷保護

參數

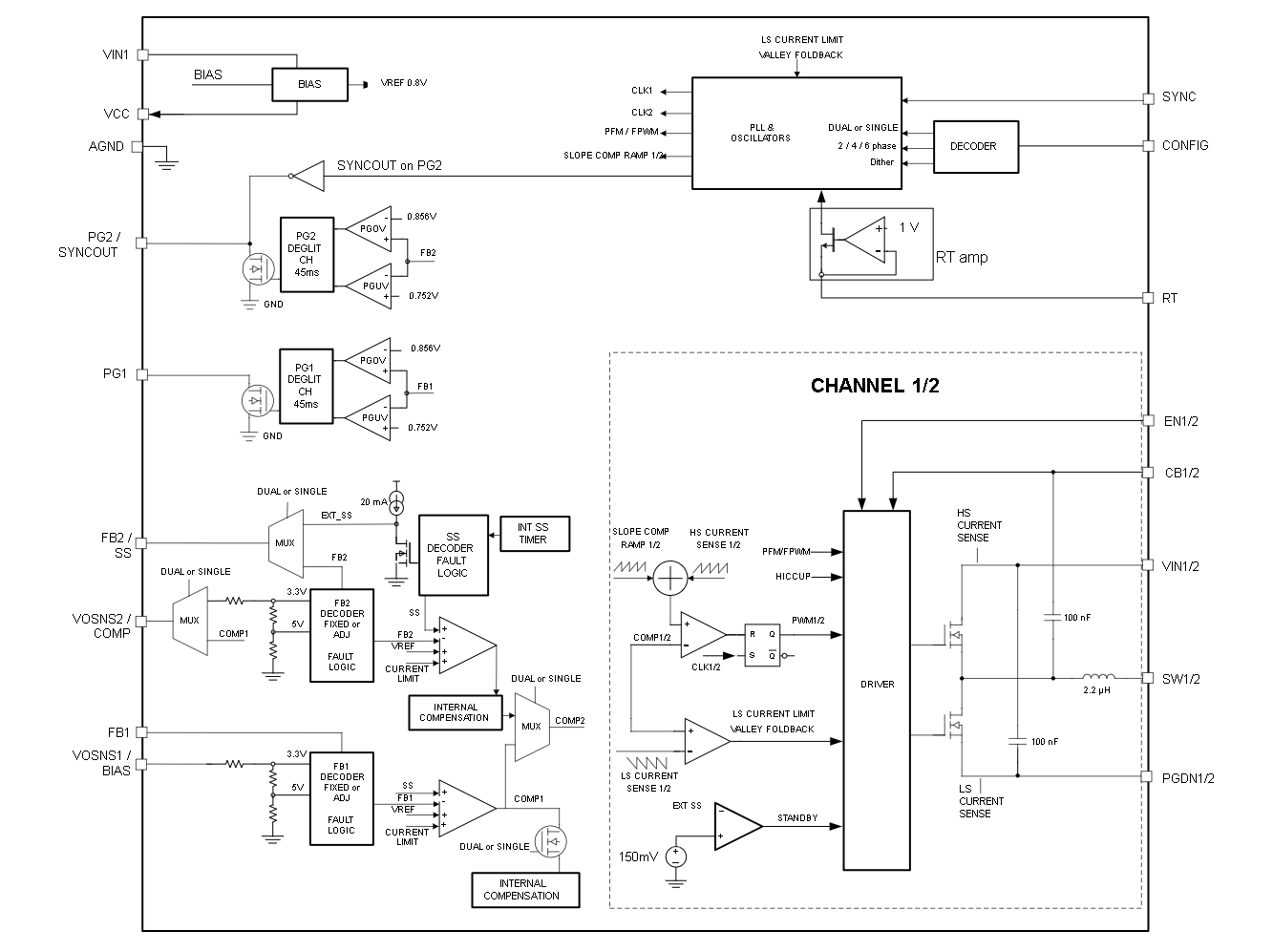

方框圖

概述

TPSM64404是一款高度集成的同步降壓DC/DC轉換器模塊，適用于輸入電壓范圍在3V至36V之間的應用。該模塊結合了功率MOSFETs、屏蔽電感和無源元件，支持雙路輸出或多相單路輸出，具有高效率、低EMI和低靜態電流等特點。

主要特性

• ?輸入電壓范圍?：3V至36V
• ?輸出電壓范圍?：0.8V至16V（可調）
• ?輸出電流能力?：
  • 單路輸出最大3A（TPSM64404）
  • 雙路輸出每路最大2A（TPSM64404）
• ?封裝尺寸?：6.5mm × 7.0mm × 2mm
• ?工作溫度范圍?：-40°C至125°C
• ?高效率?：峰值效率超過93.5%
• ?低EMI?：集成低噪聲包裝和雙輸入路徑，滿足CISPR 11和32 Class B排放標準
• ?保護特性?：過流保護、熱關機保護、輸入欠壓鎖定（UVLO）

應用領域

• 測試與測量
• 航空航天與國防
• 工廠自動化與控制
• 降壓和反相降壓-升壓電源供應

功能描述

• ?雙路輸出或多相單路輸出?：支持靈活的電源配置，減少外部元件數量。
• ?可編程開關頻率?：通過RT引腳設置，頻率范圍從300kHz至2.2MHz。
• ?擴展頻譜調制?：減少EMI峰值排放。
• ?同步時鐘輸入?：支持外部時鐘同步，消除噪聲敏感應用中的拍頻。
• ?電源良好（PGOOD）指示器?：用于電源軌排序、故障報告和輸出電壓監測。

保護特性

• ?過流保護?：采用逐周期電流限制，防止過載和短路損壞。
• ?熱關機保護?：當結溫超過設定閾值時自動關閉輸出，防止過熱損壞。
• ? 輸入欠壓鎖定（UVLO） ?：確保在輸入電壓過低時關閉輸出，防止不穩定操作。

封裝與尺寸

• ?封裝類型?：過模壓QFN（QFN-FCMOD）
• ?尺寸?：6.5mm × 7.0mm × 2mm

編程與接口

• ?CONFIG引腳?：用于設置設備為雙路輸出或多相單路輸出，以及啟用或禁用擴展頻譜調制。
• ?SYNC引腳?：用于選擇強制PWM模式、脈沖頻率調制（PFM）或同步外部時鐘。
• ?EN引腳?：使能輸入，用于控制設備的開啟和關閉。

布局指南

• ?電容放置?：輸入和輸出電容應盡可能靠近VIN和VOUT引腳放置，以減少寄生電感和電阻。
• ?地線連接?：使用寬銅帶連接PGND引腳和系統地平面，以降低接地阻抗。
• ?反饋電阻?：反饋電阻應盡可能靠近FB引腳放置，以減少噪聲干擾。
