TPSM82851x 是引腳對引腳兼容、0.5A、1A 和 2A 高效且易于使用的同步降壓直流/直流電源模塊系列，具有集成電感器。這些器件基于固定頻率峰值電流模式控制拓撲，可用于具有高功率密度和易用性要求的電信、測試和測量以及醫療應用。低電阻開關在高環境溫度下允許高達 2A 的連續輸出電流。開關頻率在內部固定為 2.25 MHz，也可以與 1.8 MHz 至 4 MHz 范圍內的外部時鐘同步。在 PFM/PWM 模式下，TPSM82851x 在輕負載時自動進入省電模式，以在整個負載范圍內保持高效率。TPSM82851x 在 PWM 模式下提供 1% 的反饋電壓精度，這有助于設計具有高輸出電壓精度的電源。SS/TR 引腳設置啟動時間或跟蹤外部源的輸出電壓。此功能允許對不同的電源軌進行外部排序，并限制啟動期間的浪涌電流。
*附件：tpsm828511.pdf

特性

• 2.7V 至 6V 輸入電壓范圍
• 0.6V 至 5.5V 輸出電壓范圍
• 0.5A、1A 和 2A 器件系列
• 20μA 典型靜態電流
• ±1% 反饋電壓精度（PWM作）
• 2.25MHz 開關頻率（PWM作）
• 1.8MHz 至 4MHz 外部同步
• 可選強制 PWM 或 PFM/PWM作
• 可調軟啟動至 10 ms 或跟蹤
• 精確的 ENABLE 輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 100% 占空比模式
• 有源輸出放電
• 帶窗口比較器的電源正常輸出
• –40°C 至 125°C 工作溫度范圍
• 2.7mm × 3.0mm QFN 封裝，間距為 0.5mm

參數

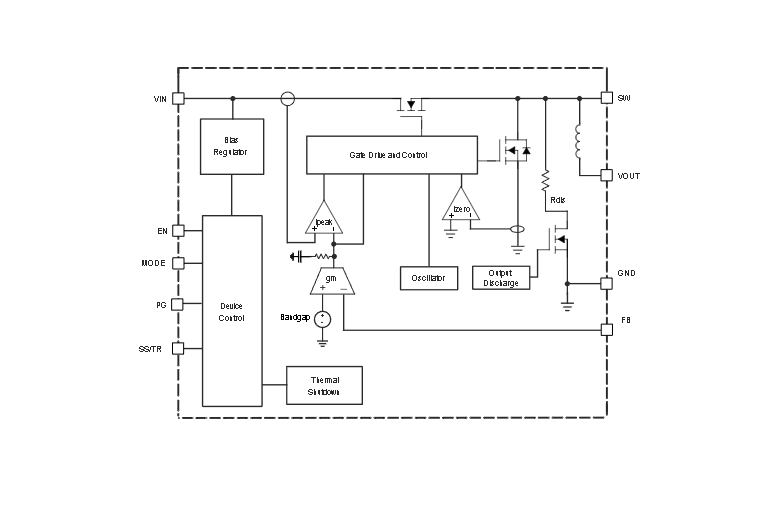

方框圖

一、產品概述

1. 基本特性

• ?輸入電壓范圍?：2.7V 至 6V
• ?輸出電壓范圍?：0.6V 至 5.5V（可調）
• ?輸出電流?：1A
• ?開關頻率?：內部固定2.25MHz，可同步至1.8MHz至4MHz外部時鐘
• ?封裝?：2.7mm × 3.0mm QFN包裝，0.5mm間距
• ?應用?：適用于電信、測試與測量、醫療等領域，要求高功率密度和易用性

2. 主要功能

• ?高效同步降壓?：基于固定頻率峰值電流模式控制
• ?自動電源節省模式?：輕載時自動進入PFM模式以維持高效率
• ?精確使能輸入?：允許用戶定義的欠壓鎖定和精確排序
• ?電源良好輸出?：帶窗口比較器的開漏輸出
• ?軟啟動/跟蹤?：可調軟啟動時間或跟蹤外部電壓源
• ?外部同步?：MODE/SYNC引腳支持外部時鐘同步
• ?熱關斷和過流保護?：防止過熱和過流損壞

二、引腳配置與功能

• ?VIN?：電源輸入引腳
• ?GND?：接地引腳
• ?SW?：開關引腳，連接內部功率MOSFET和電感器
• ?PG?：電源良好開漏輸出引腳
• ?VOUT?：輸出電壓引腳
• ?FB?：電壓反饋輸入引腳
• ?SS/TR?：軟啟動/跟蹤引腳
• ?MODE/SYNC?：模式選擇/同步引腳
• ?EN?：使能引腳

三、電氣特性

• ?工作靜態電流?：20μA（典型值）
• ?欠壓鎖定閾值?：VIN上升時為2.6V，下降時為2.5V
• ?開關頻率?：2.25MHz（PWM模式），可同步至1.8MHz至4MHz
• ?熱關斷閾值?：170°C（典型值）
• ?輸出放電電阻?：100Ω
• ?反饋電壓準確性?：PWM模式下±1%，PFM模式下根據條件有所不同

四、應用與實現

1. 典型應用

• ?工廠自動化和控制?
• ?信號測量和源生成?
• ?患者監測和診斷?
• ?無線基礎設施?
• ?堅固型通信：傳感器、成像和雷達?

2. 設計步驟

• ?輸出電壓編程?：通過外部電阻分壓器設置
• ?輸入和輸出電容器選擇?：推薦低ESR陶瓷電容器
• ?布局考慮?：最小化功率跡線長度，避免噪聲干擾

五、熱性能

• ?熱阻?：
  • RθJA：62.7°C/W（JEDEC標準板）
  • RθJC(top)：65.5°C/W

六、封裝與訂購信息

• ?封裝類型?：QFN-FCMOD RDY，9引腳
• ?訂購信息?：TPSM828511RDY，ACTIVE狀態

七、文檔與支持

• ?相關文檔?：包括數據手冊、應用指南等
• ?支持資源?：TI E2E?支持論壇、WEBENCH? Power Designer工具等
• ?商標與靜電放電警告?：提供商標信息和靜電放電防護指南
