ROHM 30V耐壓Nch MOSFET概述
AW2K21是一款同時實現了超小型封裝和超低導通電阻的30V耐壓Nch MOSFET。利用可共享2枚MOSFET電路源極的共源電路，不僅能以一體化封裝實現雙向電路保護，還可以通過改變引腳連接來作為單MOSFET使用。
本文將為各位工程師呈現該產品的參考資料，助力您快速了解產品各項信息。
產品特點

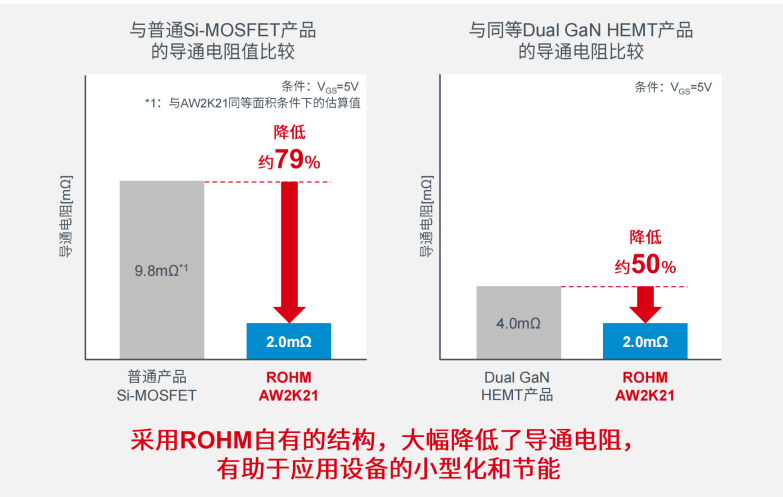

1以2mm見方的超小尺寸實現2mΩ的業界超低導通電阻

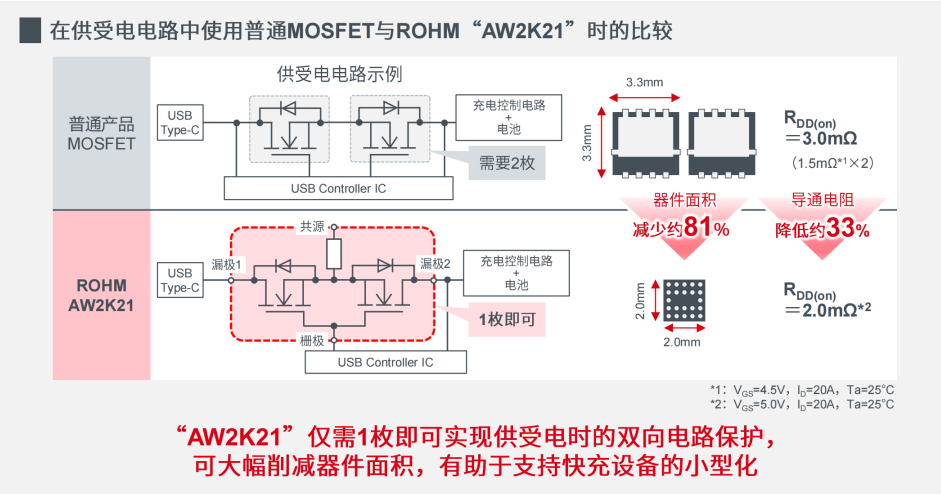

2利用共源電路，1枚器件即可實現雙向電路保護

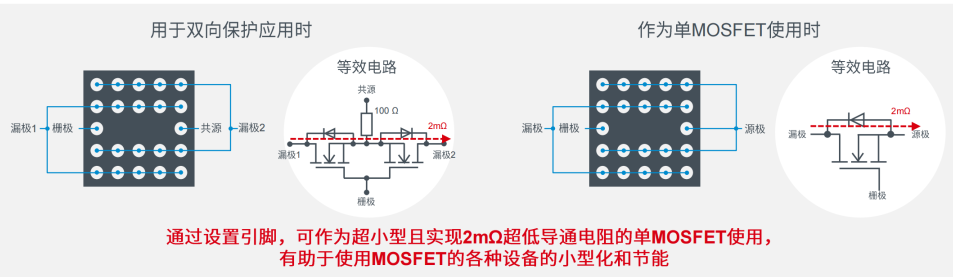

3也可作為常見的單MOSFET使用
應用示例
可廣泛應用于追求小型化和省電的應用
·作為雙向保護用MOSFET使用
非常適用于快充電路和電池保護電路
·作為單MOSFET使用
非常適用于負載開關應用

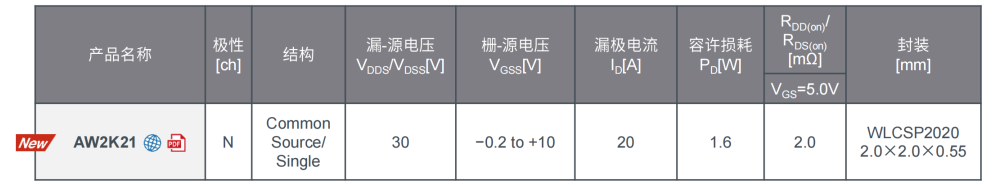

主要特性
