TPSM8291x 器件是一系列高效、低噪聲和低紋波電流模式同步降壓電源模塊。這些器件非常適合通常使用 LDO 進行后置調節的噪聲敏感型應用，例如高速 ADC、時鐘和抖動消除器、串行器、解串器和雷達應用。

這些器件以 2.2 MHz 或 1 MHz 的固定開關頻率工作，并且可以與外部時鐘同步。
*附件：tpsm82912.pdf

為了進一步降低輸出電壓紋波，該器件集成了環路補償，可與可選的第二級鐵氧體磁珠 L-C 濾波器配合使用。此功能允許輸出電壓紋波低于 10 μVRMS。

低頻噪聲水平類似于低噪聲 LDO，是通過在 NR/SS 引腳上集成電容器對內部電壓基準進行濾波來實現的?？梢栽谀K中添加外部電容器以進行額外的濾波。

可選的擴頻調制方案將 DC/DC 開關頻率擴展到更寬的跨度，從而降低了混頻雜散。

特性

• 低輸出噪聲< 20 μVRMS（100 Hz 至 100 kHz）
• 鐵氧體磁珠后輸出電壓紋波< 10 μVRMS

• 65 dB 的高 PSRR（高達 100 kHz）

• 2.2MHz 或 1MHz 固定頻率峰值電流模式控制
• 可與外部時鐘同步（可選）
• 集成環路補償支持第二級 L-C 濾波器的鐵氧體磁珠，具有 30 dB 衰減（可選）
• 擴頻調制（可選）
• 3.0V 至 17V 輸入電壓范圍
• 0.8V 至 5.5V 輸出電壓范圍
• 57mΩ/20mΩ 導通電阻
• 輸出電壓精度為 ±1%
• 精確的使能輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 可調軟啟動
• 電源正常輸出
• 輸出放電（可選）
• -40°C 至 125°C 結溫范圍
  • -ET 型號為 -55°C 至 125°C

參數

方框圖

1. 產品概述

TPSM8291x 是一款高效率、低噪聲和低紋波的同步降壓電源模塊，適用于噪聲敏感的應用場景，如高速ADC、時鐘和抖動清潔器、序列化和反序列化以及雷達應用。該模塊提供2.2 MHz或1 MHz的固定頻率峰值電流模式控制，并可選擇與外部時鐘同步。

2. 主要特性

• ?低噪聲?：輸出噪聲低于20 μV RMS（100 Hz至100 kHz）。
• ?低紋波?：經過鐵氧體磁珠后的輸出電壓紋波低于10 μV RMS。
• ?高PSRR?：電源抑制比（PSRR）大于65 dB（高達100 kHz）。
• ?固定頻率?：2.2 MHz或1 MHz，可選擇與外部時鐘同步。
• ?集成補償?：支持帶有30 dB衰減的第二級LC濾波器。
• ?擴展頻譜調制?：可選功能，降低DC/DC開關頻率的混合雜散。
• ?寬輸入電壓范圍?：3.0 V至17 V。
• ?低輸出電壓范圍?：0.8 V至5.5 V。
• ?高精度使能輸入?：支持用戶定義的欠壓鎖定和精確時序。
• ?可調軟啟動?：減少啟動時的浪涌電流。
• ?電源良好輸出?：指示輸出電壓是否在規定范圍內。
• ?輸出放電?：可選功能，在關閉時快速放電輸出電容。

3. 應用領域

• 電信基礎設施
• 測試和測量
• 航空航天和國防（雷達、航空電子）
• 醫療

4. 功能描述

• ? 智能配置（S-CONF） ?：通過連接不同阻值的電阻器，配置開關頻率、擴展頻譜調制、輸出放電和同步功能。
• ? 使能/同步（EN/SYNC） ?：高電平使能設備，并可選擇接收外部時鐘信號進行同步。
• ?擴展頻譜調制?：減少ADC或其他模擬前端應用中的高頻混合雜散。
• ?輸出放電?：在關閉或熱關斷時，通過內部放電電阻快速放電輸出電容。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下誤操作。
• ? 電源良好輸出（PG） ?：當反饋電壓（FB）高于閾值時，PG引腳變?yōu)楦咦杩梗坏陀陂撝禃r，PG引腳被拉低。
• ? 噪聲降低和軟啟動電容（NR/SS） ?：連接至NR/SS引腳的電容可設置軟啟動時間和降低低頻噪聲。

5. 封裝與尺寸

• ?封裝類型?：RDU（QFN，28引腳）
• ?尺寸?：4.50 mm × 5.50 mm × 1.80 mm

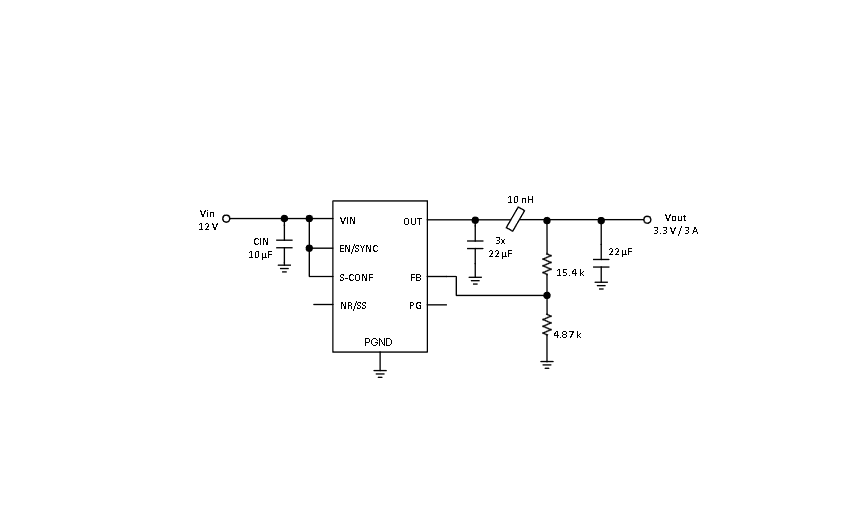

6. 典型應用電路

文件提供了典型應用電路圖，包括輸入電容、輸出電容、鐵氧體磁珠、反饋電阻和軟啟動電容的配置建議。

7. 設計指南

• ?設計步驟?：包括使用WEBENCH? Power Designer進行自定義設計，以及通過手動計算選擇外部組件。
• ?外部組件選擇?：提供了輸出電容、輸入電容、鐵氧體磁珠和反饋電阻的選擇指南。
• ?布局建議?：強調了PCB布局的重要性，并提供了布局示例。

8. 文檔與支持

• ?開發支持?：提供了使用WEBENCH?工具進行自定義設計的鏈接和指南。
• ?文檔更新通知?：注冊以接收產品文檔更新的每周摘要。
• ?支持資源?：包括TI E2E?支持論壇和其他相關技術資源。
