TPSM8291x 器件是一系列高效、低噪聲和低紋波電流模式同步降壓電源模塊。這些器件非常適合通常使用 LDO 進行后置調節的噪聲敏感型應用，例如高速 ADC、時鐘和抖動消除器、串行器、解串器和雷達應用。

這些器件以 2.2 MHz 或 1 MHz 的固定開關頻率工作，并且可以與外部時鐘同步。
*附件：tpsm82913.pdf

為了進一步降低輸出電壓紋波，該器件集成了環路補償，可與可選的第二級鐵氧體磁珠 L-C 濾波器配合使用。此功能允許輸出電壓紋波低于 10 μVRMS。

低頻噪聲水平類似于低噪聲 LDO，是通過在 NR/SS 引腳上集成電容器對內部電壓基準進行濾波來實現的?？梢栽谀K中添加外部電容器以進行額外的濾波。

可選的擴頻調制方案將 DC/DC 開關頻率擴展到更寬的跨度，從而降低了混頻雜散。

特性

• 低輸出噪聲< 20 μVRMS（100 Hz 至 100 kHz）
• 鐵氧體磁珠后輸出電壓紋波< 10 μVRMS
• 65 dB 的高 PSRR（高達 100 kHz）
• 2.2MHz 或 1MHz 固定頻率峰值電流模式控制
• 可與外部時鐘同步（可選）
• 集成環路補償支持第二級 L-C 濾波器的鐵氧體磁珠，具有 30 dB 衰減（可選）
• 擴頻調制（可選）
• 3.0V 至 17V 輸入電壓范圍
• 0.8V 至 5.5V 輸出電壓范圍
• 57mΩ/20mΩ 導通電阻
• 輸出電壓精度為 ±1%
• 精確的使能輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 可調軟啟動
• 電源正常輸出
• 輸出放電（可選）
• -40°C 至 125°C 結溫范圍
  • -ET 型號為 -55°C 至 125°C

參數

方框圖

1. 產品概述

TPSM82913 是一款高效率、低噪聲和低紋波的同步降壓（Buck）電源模塊，集成了鐵氧體磁珠濾波器補償。該模塊專為噪聲敏感的應用設計，如高速 ADC、時鐘和抖動清潔器、串行器和解串器等。

2. 主要特性

• ?低噪聲?：輸出噪聲 < 20 μV RMS（100 Hz 至 100 kHz）。
• ?低紋波?：輸出電壓紋波 < 10 μV RMS（經過鐵氧體磁珠）。
• ? 高電源抑制比（PSRR） ?：> 65 dB（高達 100 kHz）。
• ?固定頻率?：2.2 MHz 或 1 MHz，可選同步外部時鐘。
• ?集成環路補償?：支持鐵氧體磁珠作為第二級 L-C 濾波器，提供 30 dB 衰減（可選）。
• ?擴展頻譜調制?：可選功能，降低混合雜散。
• ?寬輸入電壓范圍?：3.0 V 至 17.0 V。
• ?輸出電壓范圍?：0.8 V 至 5.5 V。
• ?高效率?：由于集成鐵氧體磁珠濾波器，提高了效率。

3. 應用領域

• 電信基礎設施
• 測試和測量
• 航空航天和國防（雷達、航空電子）
• 醫療設備

4. 功能描述

• ? 智能配置（S-CONF） ?：通過單個引腳配置開關頻率、擴展頻譜調制、輸出放電和同步功能。
• ? 設備使能（EN/SYNC） ?：單個引腳實現使能功能和同步外部時鐘。
• ?擴展頻譜調制?：減少 DC/DC 開關頻率引起的高頻混合雜散。
• ?輸出放電?：可選功能，通過內部放電電阻拉低輸出電壓。
• ? 欠壓鎖定（UVLO） ?：避免在低輸入電壓下的誤操作。
• ? 電源良好輸出（PG） ?：用于指示輸出電壓是否在調節范圍內。
• ? 噪聲降低和軟啟動電容（NR/SS） ?：通過連接外部電容降低低頻噪聲并設置軟啟動時間。

5. 電氣特性

• ?工作結溫范圍?：-40°C 至 125°C（標準版本），-55°C 至 125°C（-ET 版本）。
• ?開關頻率?：2.2 MHz（1.98 MHz 至 2.42 MHz）或 1 MHz（0.91 MHz 至 1.18 MHz）。
• ?輸出電流?：高達 3 A。
• ?高效率?：在多種負載條件下保持高效率。

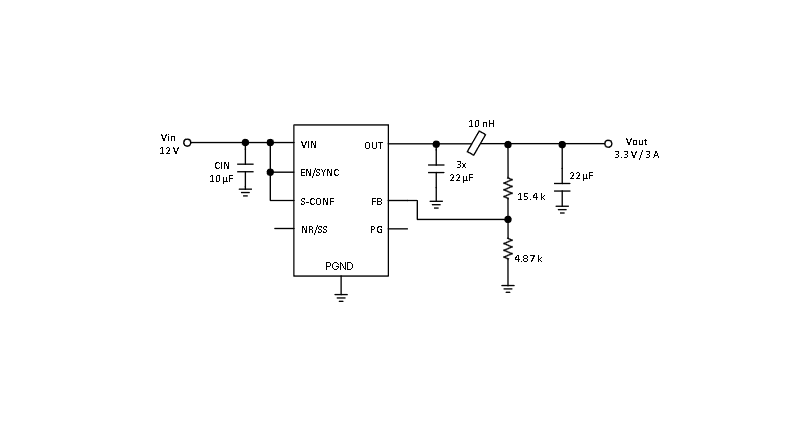

6. 典型應用

數據手冊提供了典型應用電路，包括輸入/輸出電容、鐵氧體磁珠、反饋電阻分壓器等元件的選擇和連接方式。

7. 設計指南

• ?開關頻率選擇?：根據效率和紋波/噪聲要求選擇合適的開關頻率。
• ?輸出電容選擇?：推薦使用低 ESR 的陶瓷電容，以滿足穩定性和紋波要求。
• ?鐵氧體磁珠選擇?：用于第二級 L-C 濾波器，以進一步降低輸出電壓紋波。
• ?布局建議?：提供了詳細的 PCB 布局指南，以確保最佳性能和穩定性。

8. 開發支持

• 提供 WEBENCH? Power Designer 工具，支持自定義設計和仿真。
• 詳細的數據手冊和應用筆記，幫助用戶快速上手。

9. 訂購信息

TPSM82913 提供多種封裝和溫度范圍選項，可通過 TI 官網或授權分銷商訂購。

10. 注意事項

• 在設計和使用過程中，請嚴格遵守數據手冊中的規格和要求。
• 確保輸入/輸出電容、鐵氧體磁珠等元件的選擇和布局符合設計指南。
