TPSM86325x 是一款簡單易用、高效、高功率密度的同步降壓模塊，輸入電壓范圍為 3V 至 17V，支持高達 3A 的連續電流。

TPSM86325x 采用 D-CAP3 控制模式來提供快速瞬態響應，并支持低 ESR 輸出電容器，而無需外部補償。該器件可支持高達 95% 的占空比作。
*附件：tpsm863257.pdf

TPSM863252 在 Eco 模式下運行，可在輕負載期間保持高效率。TPSM863257 在 FCCM 模式下運行，在所有負載條件下保持相同的頻率和較低的輸出紋波。TPSM863253 是具有 FCCM 模式的固定 3.3V 輸出電壓部件。TPS863253內部模塊中集成了分壓電阻器和前饋電容。該器件通過 OVP、OCP、UVLO、OTP 和 UVP 集成全面保護，帶打嗝。

該器件采用 QFN 封裝。結溫的額定溫度范圍為 –40°C 至 125°C。

特性

• 針對廣泛的應用進行配置
  • 3V 至 17V 輸入電壓范圍
  • 0.6V 至 10V 輸出電壓范圍，適用于 TPSM863252
  • 0.6V 至 5.5V 輸出電壓范圍，適用于TPSM863257
  • 固定 3.3V 輸出電壓，用于TPSM863253
  • 0.6V 參考電壓
  • 25°C 時基準精度為 ±1%
  • ±1.5% 的基準精度（–40°C 至 125°C 時）
  • 集成 55mΩ 和 24mΩ MOSFET
  • 100μA 低靜態電流
  • 1.2MHz 開關頻率
  • 最大 95% 的大占空比作
  • 精密 EN 閾值電壓
  • 1.6ms 固定典型軟啟動時間
• 易于使用且設計尺寸小
  • 輕負載時TPSM863252省油模式、TPSM863257 和 TPSM863253 FCCM 模式
  • 快速瞬態 D-CAP3? 控制模式
  • 通過集成自舉電容器和電感器輕松布局
  • 支持使用預偏置輸出電壓啟動
  • 用于 OV、OT 和 UVLO 保護的非鎖存
  • 逐周期 OC 和 NOC 保護
  • –40°C 至 125°C 工作結溫
  • 3.3mm × 4mm × 2mm QFN 封裝

參數

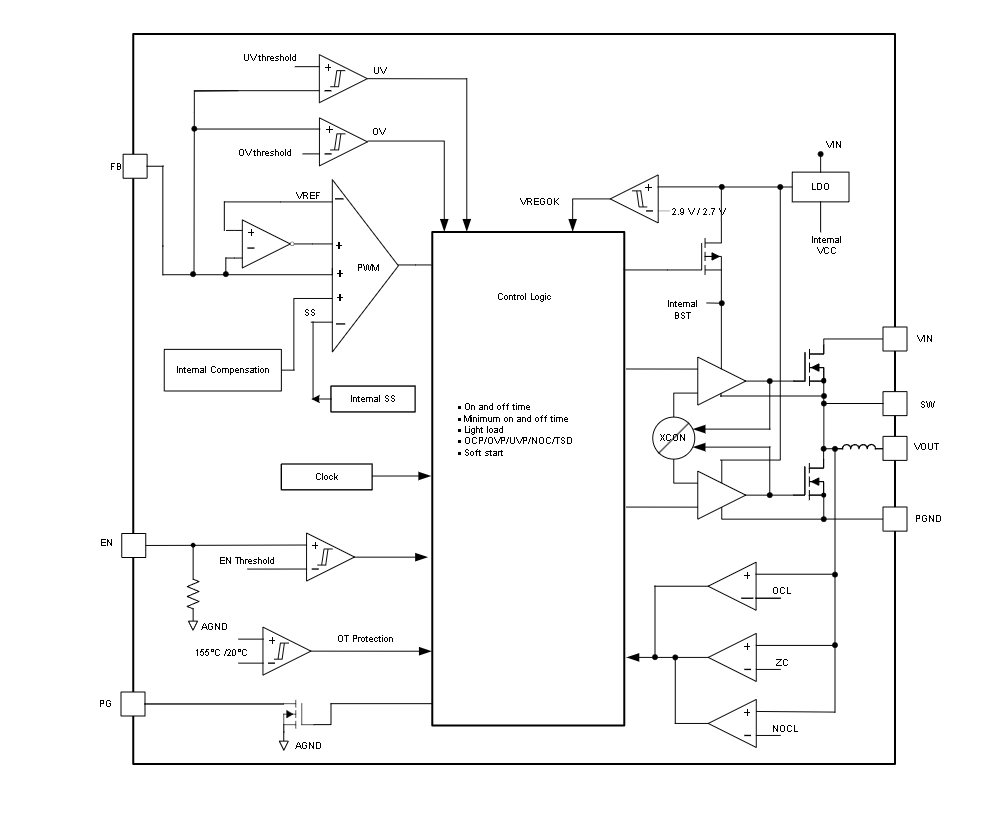

方框圖

1. 產品概述

• ?產品系列?：TPSM86325x
• ?型號?：TPSM863257
• ?功能特點?：
  • 寬輸入電壓范圍：3V to 17V
  • 輸出電壓范圍：0.6V to 5.5V
  • 同步降壓模塊，最大輸出電流3A
  • 集成55mΩ和24mΩ MOSFETs
  • 1.2MHz固定開關頻率
  • 高達95%的大占空比操作
  • 快速瞬態響應的D-CAP3?控制模式
  • 支持低ESR輸出電容器，無需外部補償
  • FCCM模式，保持固定頻率和較低的輸出紋波
  • 過壓、過溫、欠壓鎖定（UVLO）保護
  • 非鎖存保護機制
  • 3.3mm × 4mm × 2mm QFN封裝

2. 應用領域

• 商戶網絡和服務器電源供應（PSU）
• AC/DC適配器和PSU
• 工廠自動化和控制
• 測試和測量設備

3. 主要特性

• ?高效率?：通過D-CAP3控制模式和優化的MOSFET設計實現。
• ?小尺寸設計?：集成電感器和電容器，減少外部元件數量，節省PCB空間。
• ?易于使用?：WEBENCH? Power Designer支持自定義設計，簡化設計流程。
• ?高可靠性?：全面的保護功能，包括過流保護（OCP）、過壓保護（OVP）、欠壓鎖定（UVLO）、過溫保護（OTP）等。

4. 功能描述

• ?D-CAP3控制模式?：提供快速瞬態響應，支持低ESR輸出電容器，無需外部補償。
• ?FCCM模式?：在輕載條件下保持固定開關頻率和較低的輸出紋波。
• ?軟啟動?：內部固定1.6ms軟啟動時間，避免啟動時的電流沖擊。
• ?預偏置軟啟動?：支持預偏置輸出電壓啟動，確保平滑過渡到調節點。
• ?保護功能?：包括OVP、UVLO、OTP、循環逐周期過流保護（OC）和負過流保護（NOC）。

5. 電氣特性

• ?輸入電壓范圍?：3V to 17V
• ?輸出電壓范圍?：0.6V to 5.5V
• ?開關頻率?：約1.2MHz（可根據輸出電壓和占空比調整）
• ?靜態電流?：100μA（無負載，非切換狀態）
• ?效率?：高達95%（取決于輸入電壓、輸出電壓和負載條件）
• ?軟啟動時間?：1.6ms（內部固定）
• ?過壓保護閾值?：110% to 120%標稱輸出電壓
• ?欠壓鎖定閾值?：喚醒電壓2.8V至3.0V，關斷電壓2.6V至2.8V

6. 典型應用

• ?電路圖?：提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、反饋電阻等的配置。
• ?設計指南?：建議使用推薦的外部組件值，或使用WEBENCH? Power Designer進行自定義設計。

7. 布局指導

• ?輸入和輸出電容?：應盡可能靠近設備放置，以最小化跡線阻抗。
• ?反饋環路?：應遠離高壓開關跡線，并使用地線屏蔽。
• ?地線?：輸出電容與GND引腳之間的地線應盡可能寬，以最小化阻抗。

8. 封裝與訂購信息

• ?封裝類型?：QFN-FCMOD RDX，7引腳
• ?封裝尺寸?：3.3mm × 4.0mm × 2.0mm（最大高度）
• ?訂購信息?：提供了TPSM863257的訂購代碼和包裝選項。

9. 支持資源

• ?設計工具?：推薦使用WEBENCH? Power Designer進行電路設計。
• ?文檔更新通知?：可通過TI網站注冊接收文檔更新通知。
• ?社區支持?：可通過TI E2E?支持論壇獲取幫助和解答問題。
