TPSM86325x 是一款簡單易用、高效、高功率密度的同步降壓模塊，輸入電壓范圍為 3V 至 17V，支持高達 3A 的連續電流。

TPSM86325x 采用 D-CAP3 控制模式來提供快速瞬態響應，并支持低 ESR 輸出電容器，而無需外部補償。該器件可支持高達 95% 的占空比作。
*附件：tpsm863252.pdf

TPSM863252 在 Eco 模式下運行，可在輕負載期間保持高效率。TPSM863257 在 FCCM 模式下運行，在所有負載條件下保持相同的頻率和較低的輸出紋波。TPSM863253 是具有 FCCM 模式的固定 3.3V 輸出電壓部件。TPS863253內部模塊中集成了分壓電阻器和前饋電容。該器件通過 OVP、OCP、UVLO、OTP 和 UVP 集成全面保護，帶打嗝。

該器件采用 QFN 封裝。結溫的額定溫度范圍為 –40°C 至 125°C。

特性

• 針對廣泛的應用進行配置
  • 3V 至 17V 輸入電壓范圍
  • 0.6V 至 10V 輸出電壓范圍，適用于 TPSM863252
  • 0.6V 至 5.5V 輸出電壓范圍，適用于TPSM863257
  • 固定 3.3V 輸出電壓，用于TPSM863253
  • 0.6V 參考電壓
  • 25°C 時基準精度為 ±1%
  • ±1.5% 的基準精度（–40°C 至 125°C 時）
  • 集成 55mΩ 和 24mΩ MOSFET
  • 100μA 低靜態電流
  • 1.2MHz 開關頻率
  • 最大 95% 的大占空比作
  • 精密 EN 閾值電壓
  • 1.6ms 固定典型軟啟動時間
• 易于使用且設計尺寸小
  • 輕負載時TPSM863252省油模式、TPSM863257 和 TPSM863253 FCCM 模式
  • 快速瞬態 D-CAP3? 控制模式
  • 通過集成自舉電容器和電感器輕松布局
  • 支持使用預偏置輸出電壓啟動
  • 用于 OV、OT 和 UVLO 保護的非鎖存
  • 逐周期 OC 和 NOC 保護
  • –40°C 至 125°C 工作結溫
  • 3.3mm × 4mm × 2mm QFN 封裝

參數

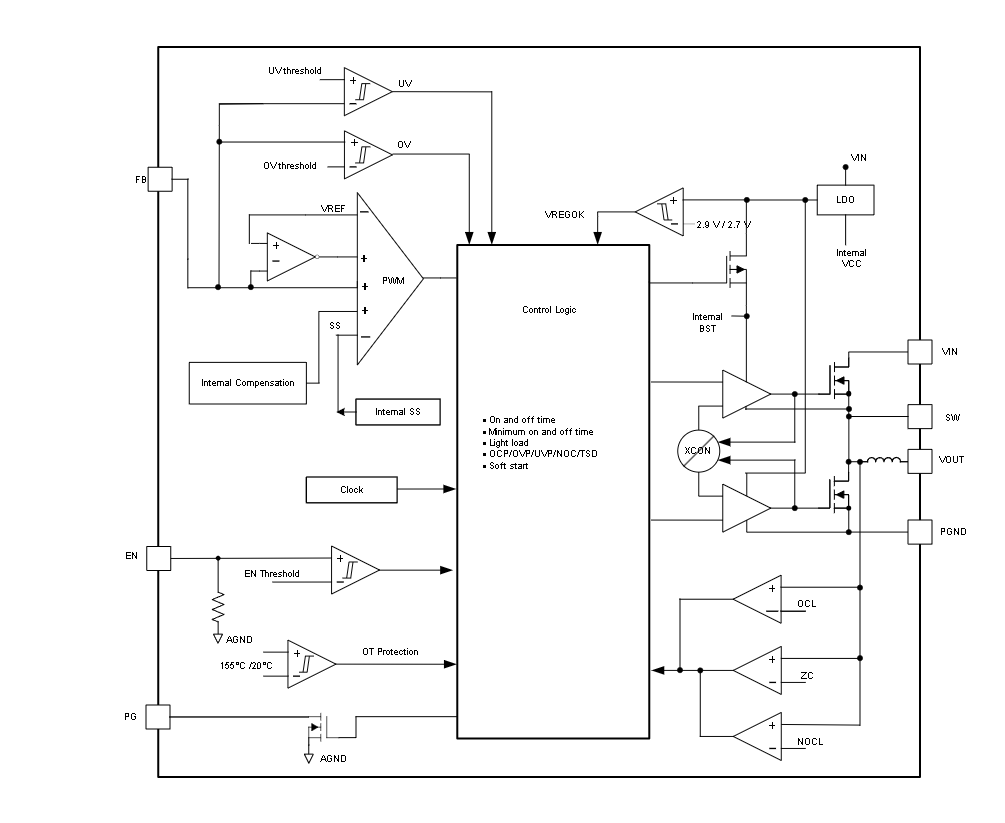

方框圖

1. 產品概述

?TPSM863252? 是一款由 Texas Instruments 生產的同步降壓（Buck）模塊，具有寬輸入電壓范圍（3V 至 17V）和可調的輸出電壓范圍（0.6V 至 10V）。該模塊集成度高，適用于多種應用，如商用網絡、服務器電源、AC/DC 適配器、工廠自動化和控制、測試測量等。

2. 主要特點

• ?高效率?：采用 D-CAP3 控制模式，提供快速瞬態響應，支持低 ESR 輸出電容器，無需外部補償。
• ?寬輸入電壓范圍?：支持 3V 至 17V 的輸入電壓。
• ?可調輸出電壓?：輸出電壓范圍在 0.6V 至 10V 之間可調。
• ?集成度高?：集成 55mΩ 和 24mΩ 的 MOSFETs，減少外部元件數量。
• ?低靜態電流?：100μA 的低靜態電流，提高輕載效率。
• ?保護功能?：包括過壓保護（OVP）、過流保護（OCP）、欠壓鎖定（UVLO）、過熱保護（OTP）和欠壓保護（UVP）等。
• ?小尺寸封裝?：采用 3.3mm × 4mm × 2mm 的 QFN 封裝，節省 PCB 空間。

3. 性能參數

• ?最大輸出電流?：3A
• ?開關頻率?：1.2MHz（可根據負載條件變化至 2MHz）
• ?軟啟動時間?：1.6ms
• ?參考電壓?：0.6V（±1% 精度）
• ?工作溫度范圍?：-40°C 至 125°C

4. 功能模式

• ?Eco-mode?：在輕載條件下維持高效率。
• ?D-CAP3 控制模式?：結合自適應導通時間控制與內部補償電路，實現偽固定頻率和低外部元件配置。

5. 應用與實現

• ?典型應用?：包括 12V 輸入、1.05V 輸出的轉換器電路。
• ?設計工具?：可使用 WEBENCH? Power Designer 進行自定義設計，優化效率、尺寸和成本。
• ?布局指南?：提供詳細的布局和布線指南，以確保最佳性能和穩定性。

6. 保護特性

• ? 過壓保護（OVP） ?：當輸出電壓超過設定閾值時觸發保護。
• ? 過流保護（OCP） ?：通過循環檢測電感電流峰值實現保護。
• ? 欠壓鎖定（UVLO） ?：當輸入電壓低于設定閾值時關閉模塊。
• ? 過熱保護（OTP） ?：當模塊溫度超過設定閾值時關閉模塊。

7. 封裝與尺寸

• ?封裝類型?：QFN-FCMOD，7 引腳
• ?尺寸?：3.3mm × 4mm × 2mm（最大高度）

8. 訂購信息

• ?器件標記?：863252
• ?樣品狀態?：可提供樣品

9. 文檔與支持

• ?數據手冊?：提供詳細的技術規格、應用信息和設計指南。
• ?WEBENCH? Power Designer?：支持自定義電源設計。
• ?技術支持?：TI E2E? 支持論壇提供快速的設計幫助和驗證答案。
