1. 電路的延時

在實際電路中存在兩種延遲，慣性延遲 (Inertial delay) 和傳導延遲 (Transport delay)

慣性延遲

定義：若元件的輸入信號的脈沖寬度小于一定值時，元件的輸出沒有響應，也就是說元件具有一定的慣性。

產生原因：當脈沖到達時，由于脈沖寬度小于元件本身的延遲，當脈沖結束時，元件的新輸出還未建立起來。考慮了電路中存在的大量分布電容。

傳導延遲

定義：輸入信號變化到對應輸出信號變化經過的時間，類似于物理傳輸線的延遲。

產生原因：載流子運動的速度有限，通過導線需要一定的時間。

2. Verilog 中的時序模型

在分析 Verilog HDL 的仿真行為前，我們需要了解 Verilog 中時序模型。

時序模型分為：門級時序模型、過程時序模型。

門級時序模型

適用范圍：所有的連續賦值語句、過程連續賦值語句、門原語、用戶自定義原語。

特點：

任意時刻輸入發生變化，將重新計算輸出。

當之前的的事件未執行完畢時又發生的新的變化，則會撤銷之前的事件，開始新的事件。

過程時序模型

適用范圍：過程語句。

特點：

當敏感列表發生變化時觸發執行。

當之前的的事件未執行完畢時又發生的新的變化，則不撤銷原有事件，同時開始新的事件，如果同時有幾個更新事件，它們的執行順序是不確定的。

3. Verilog 中的仿真延遲語句

Verilog 中的仿真延時語句為 #n，n 表示延時時間，將該語句加在語句中，延遲 n 個時間單位。

延時的添加方法有兩種：正規延遲和內定延遲

正規延遲 (#在外面)

#5 C = A +B

在 T 時刻執行到該語句時，等待 5 個時間單位，然后計算等號右邊的值賦給 C，此時使用的 A B 的值是 T+5 時刻的值。

內定延遲 (#在里面)

C = #5 A +B

在 T 時刻執行到該語句時，先計算 A+B 的值，計算后等待 5 個時間單位將值賦給 C，使用的 A B 的值是 T 時刻的值。

4. 在 Verilog 建模中增加延時

兩種延時的添加方式和三種賦值方式 (連續賦值、阻塞賦值、非阻塞賦值) 一共形成六中添加延遲的方式。

// 1. 連續賦值+ 正規延遲assign#5C = A +B;// 2. 連續賦值+ 內定延遲assign C =#5A +B;// 3. 阻塞賦值 + 正規延遲always @(*) begin   #5 C = A +B; end // 4. 阻塞賦值 + 內定延遲 always @(*)begin  C =#5A +B;end// 5. 非阻塞賦值 + 正規延遲always @(*) begin   #5 C <= A +B; end ?// 6. 非阻塞賦值 + 內定延遲 always @(*)?begin? ? ?C <=?#5?A +B;end

下面對這六種方式逐一分析：

連續賦值+ 正規延遲

在 T 時刻執行到該語句時，等待 5 個時間單位，然后計算等號右邊的值賦給 C1。

使用的 A B 的值是 T+5 時刻的值。

若在等待過程中 A B 的值發生變化再次觸發 assign block，根據 assign block 的門級時序模型特點，仿真器會撤銷先前的等待事件，然后重新執行語句。

當變化脈沖小于 5 個時間單位時，等待事件會被撤銷，該脈沖將不起作用。

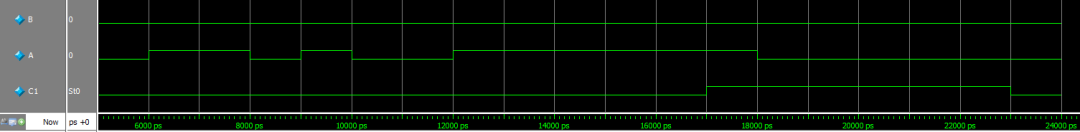

仿真結果：

可以看出在 6ns、8ns、9ns、10ns 時刻 A 發生了變化，但皆因持續時間小于 5ns，所以都沒有對 C1 產生影響，只有在 12ns 和 18ns 的變化持續時間超過 5ns，作用到 C1 上。

連續賦值+ 內定延遲

在 T 時刻執行到該語句時，計算等號右邊的值，等待 5 個時間單位后賦給 C2。

使用的 A B 的值是 T 時刻的值。

若在等待過程中 A B 的值發生變化再次觸發 assign block，根據 assign block 的門級時序模型特點，仿真器會撤銷先前的等待事件，然后重新執行語句。

當變化脈沖小于 5 個時間單位時，等待事件會被撤銷，該脈沖將不起作用。

該種方式有記憶屬性，與連續賦值原則不符，為非法語句，編譯不能通過。

阻塞賦值 + 正規延遲

在 T 時刻執行到該語句時，等待 5 個時間單位，然后計算等號右邊的值阻塞賦給 C3。

使用的 A B 的值是 T+5 時刻的值。

若在等待過程中 A B 的值發生變化再次觸發 always block，根據 always block 的過程時序模型特點，此時還在等待過程，always 語句還未執行結束，不會開始新一輪的事件，仿真器不會對敏感列表反應。

仿真器忽略延遲時間段的數據變化。

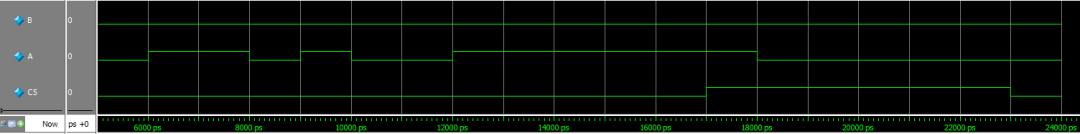

仿真結果：

在 6ns 時刻 A 的值發生變化，always block 開始執行，經過 5ns，用 11ns 時刻的 A B 的值計算出結果賦給 C3，而忽略了 8ns 和 10ns 時刻的變化。

阻塞賦值 + 內定延遲

在 T 時刻執行到該語句時，計算等號右邊的值，等待 5 個時間單位后賦給 C4。

使用的 A B 的值是 T 時刻的值。

若在等待過程中 A B 的值發生變化再次觸發 always block，根據 always block 的過程時序模型特點，由于賦值方式為阻塞賦值，此時 always 語句還未執行結束，不會開始新一輪的事件，仿真器不會對敏感列表反應。

仿真器忽略延遲時間段的數據變化。

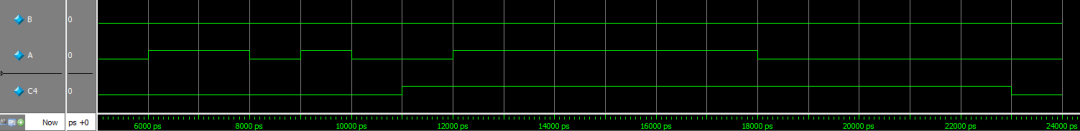

仿真結果：

在 6ns 時刻 A 的值發生變化，always block 開始執行，經過 5ns，用 6ns 時刻的 A B 的變化后的值計算出結果賦給 C4，而忽略了 8ns 和 10ns 時刻的變化。

非阻塞賦值 + 正規延遲

在 T 時刻執行到該語句時，等待 5 個時間單位，然后計算等號右邊的值非阻塞賦給 C5。

使用的 A B 的值是 T+5 時刻的值。

若在等待過程中 A B 的值發生變化再次觸發 always block，根據 always block 的過程時序模型特點，此時還在等待過程，always 語句還未執行結束，不會開始新一輪的事件，仿真器不會對敏感列表反應。

仿真器忽略延遲時間段的數據變化。

仿真結果：

在 6ns 時刻 A 的值發生變化，always block 開始執行，經過 5ns，用 11ns 時刻的 A B 的值計算出結果賦給 C5，而忽略了 8ns 和 10ns 時刻的變化。

非阻塞賦值 + 內定延遲

在 T 時刻執行到該語句時，計算等號右邊的值，等待 5 個時間單位后賦給 C6。

使用的 A B 的值是 T 時刻的值。

若在等待過程中 A B 的值發生變化再次觸發 always block，根據 always block 的過程時序模型特點，由于賦值方式為非阻塞賦值，將賦值事件放進事件隊列后，always 語句執行結束，等待下一次的觸發，觸發來到時開始新一輪的事件。

仿真器接受延遲時間段的數據變化，輸入的變化延遲會全部反應在輸出上。

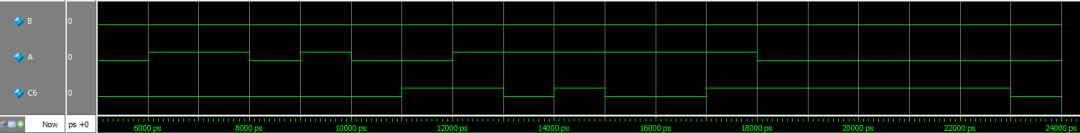

仿真結果：

A B 的每一次變化都觸發 always block 的執行，每一次變化都延時 5ns 后反應在 C6 上。

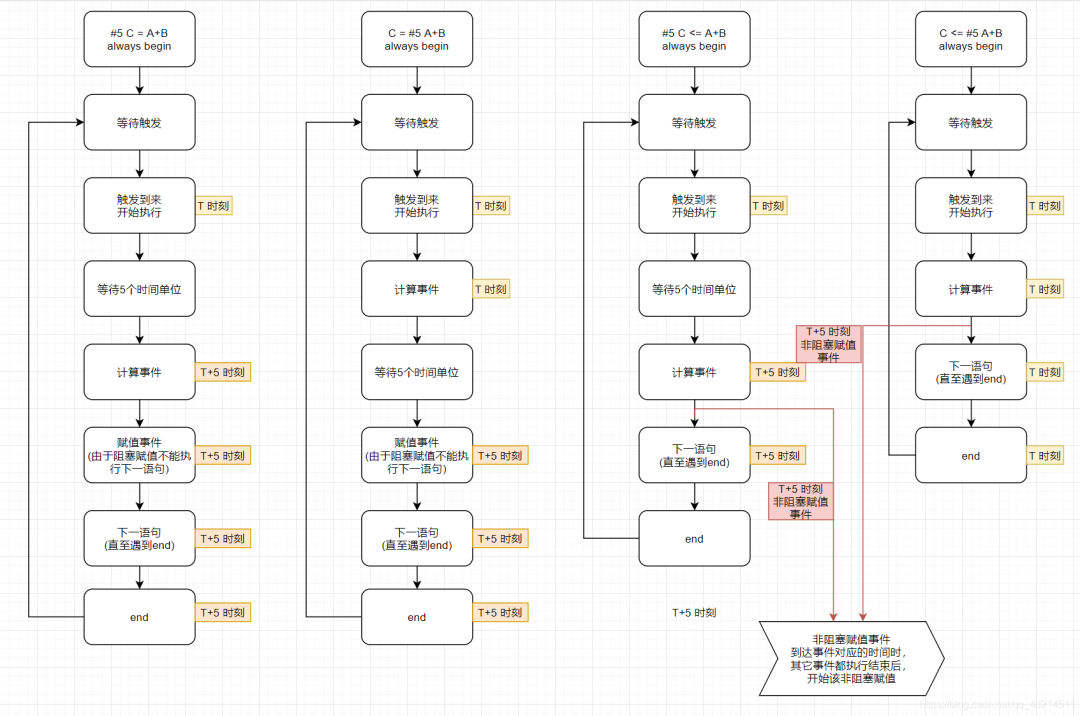

下圖為 always block 中的四種延時方式的仿真流程：

// 仿真源碼`timescale1ns/1ps moduleTestbench;reg A,B;wire C1,C2;reg C3,C4,C5,C6;initialbeginA =0;B =0;C3 =0;C4 =0;C5 =0;C6 =0;#6A =1;#2A =0;#1A =1;#1A =0;#2A =1;#6A =0;end// 1. 連續賦值+ 正規延遲assign#5C1 = A +B;// 3. 阻塞賦值 + 正規延遲always @(*) begin   #5 C3 = A +B; end // 4. 阻塞賦值 + 內定延遲 always @(*)begin  C4 =#5A +B;end// 5. 非阻塞賦值 + 正規延遲always @(*) begin   #5 C5 <= A +B; end ?// 6. 非阻塞賦值 + 內定延遲 always @(*)?begin? ? ?C6 <=?#5?A +B;endendmodule

5. 總結

根據上述分析，容易看出慣性延時對應于連續賦值中的正規延遲，而傳導延時對應于非阻塞賦值中的內定延遲。

所以仿真中常用 “連續賦值 + 正規延遲“ 模擬慣性延遲，用 ”非阻塞賦值 + 內定延遲“ 模擬傳導延遲。
