在醫療健康行業中，小型制氧機作為重要的家用醫療設備，為需要氧療的患者提供穩定、持續的氧氣供應。該設備通過分子篩與空氣壓縮機相配合，濾除空氣中的氮?dú)?，從空氣中提取高純度的氧氣。中微?ài)芯的小型制氧機解決方案，集成了先進的電子控制技術，實現了高效、智能化的氧氣制備與供應，滿足了醫療行業對于設備精度、可靠性和用戶體驗的高標準要求。

制氧機整體解決方案

AiP8F3501 是一款集成LDO 及7路達林頓管驅動的觸摸型 8051 核微控制器，特別適合于照明驅動、繼電器驅動和步進電機驅動。它包含16個 I/0，內置 8KB Flash、256B IRAM、256B XRAM、64B EEPROM,內部集成 Timer0/1/2/5、WT、WDT、UART、LCD、ADC、CCT、LDO 5.0V 及7路達林頓管驅動。MCU外圍簡單，只需少量常規阻容器件，性?xún)r(jià)比高。該制氧機支持觸摸按鍵與紅外遙控兩種控制方式，操作簡單，氧氣流量1-9L 9檔可調節，最高氧濃度可達93%，功能強大。該制氧機還擁有體積小、重量輕、噪音小的優點，是家庭用氧的理想選擇。

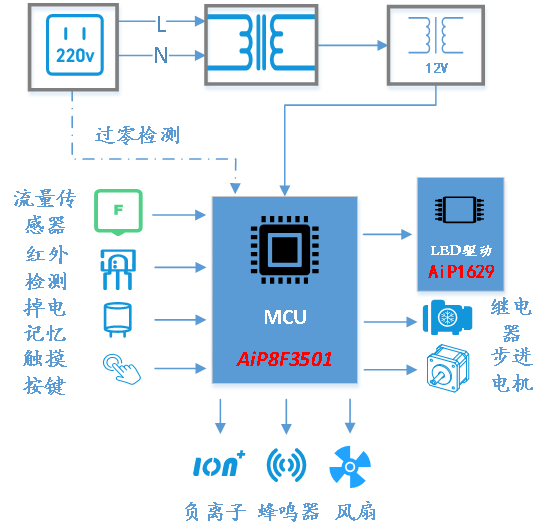

基于A(yíng)iP8F3501（新版）

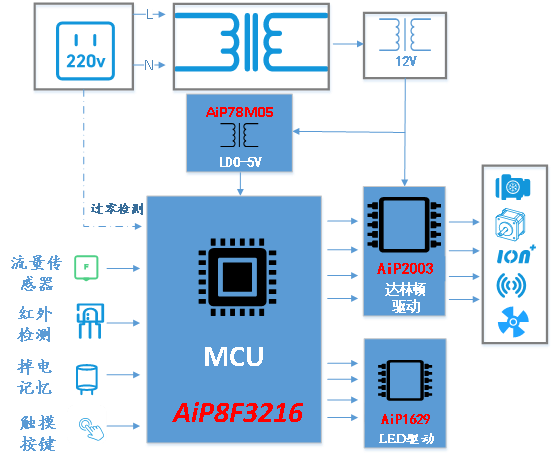

基于A(yíng)iP8F3216（舊版）

方案特點

工作電壓：AC 220V 50Hz

額定功率：120W

控制方式：觸摸按鍵、紅外遙控

氧氣濃度：最高可達93%

氧流量：1~9L/min九檔調節

輕音制氧：噪聲<55dB(A)

保護功能：故障提示、高溫警報

制氧支持：定時功能、氧流量調節、氧流量校準、掉電記憶、負離子、按鍵燈

性?xún)r(jià)比高：相較于舊版方案，AiP8F3501內部集成5.0V LDO及7路達林頓電路，無需額外芯片

方案實物/PCB

整機面貌

基于A(yíng)iP8F3501（新版）

基于A(yíng)iP8F3216（舊版）

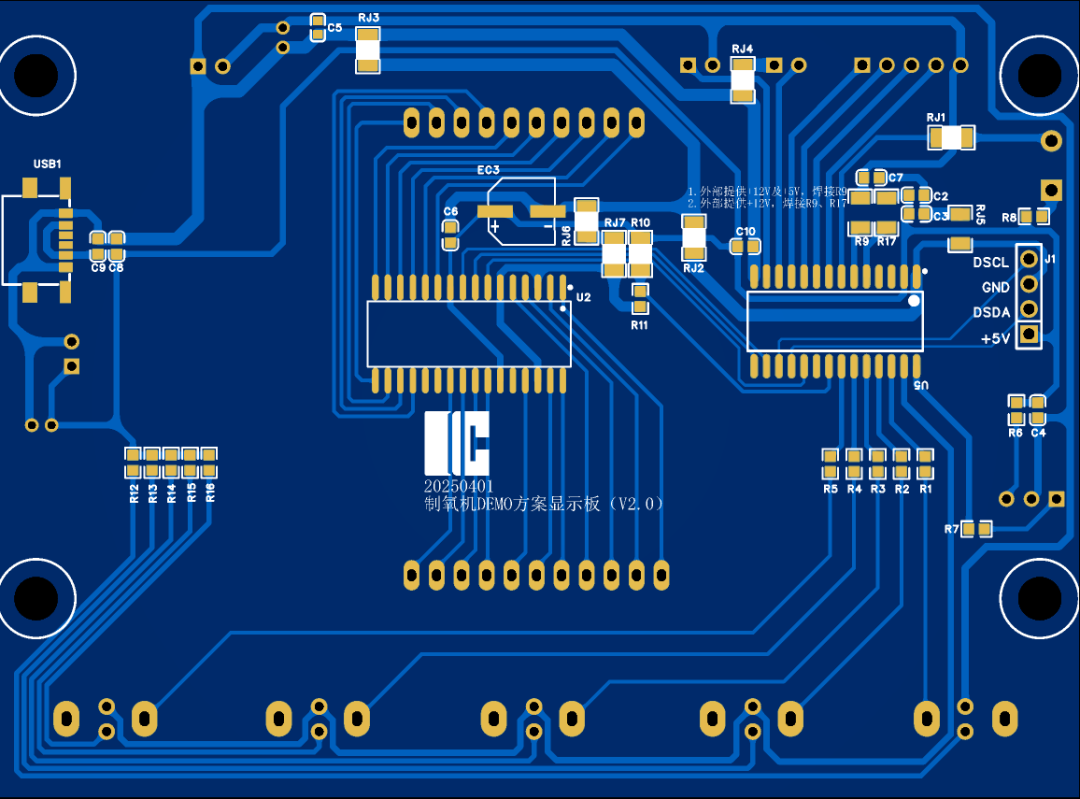

顯示板PCB正面

基于A(yíng)iP8F3501（新版）

基于A(yíng)iP8F3216（舊版）

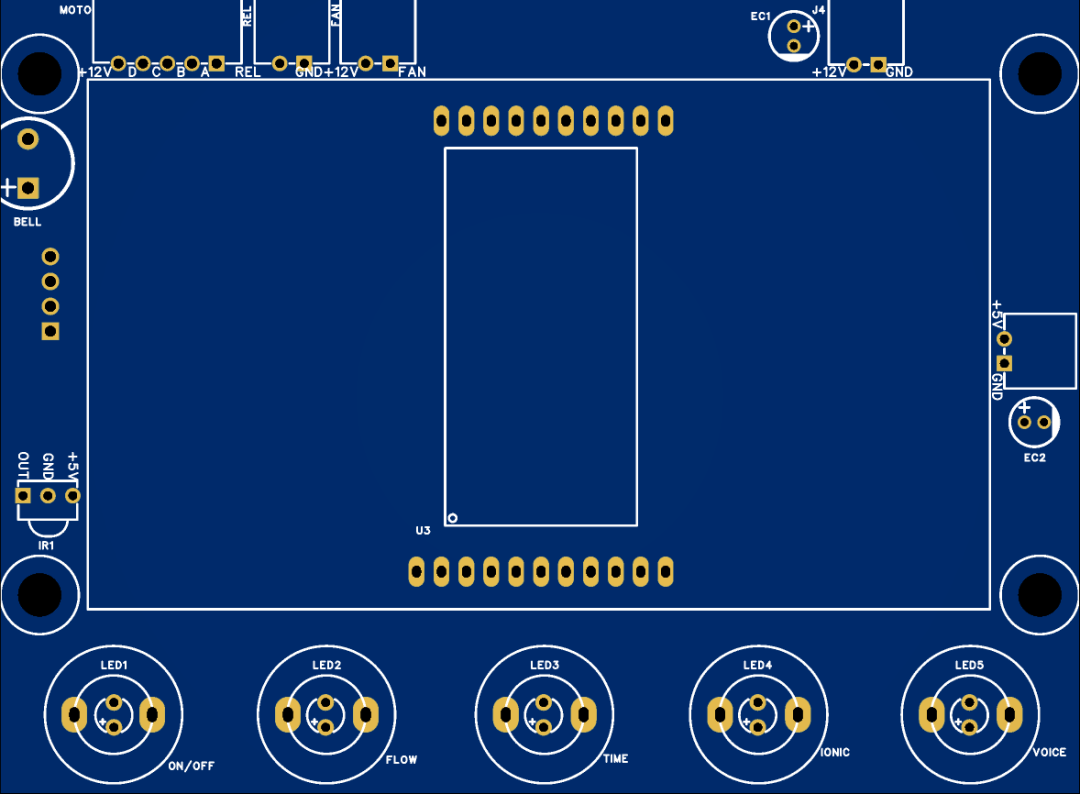

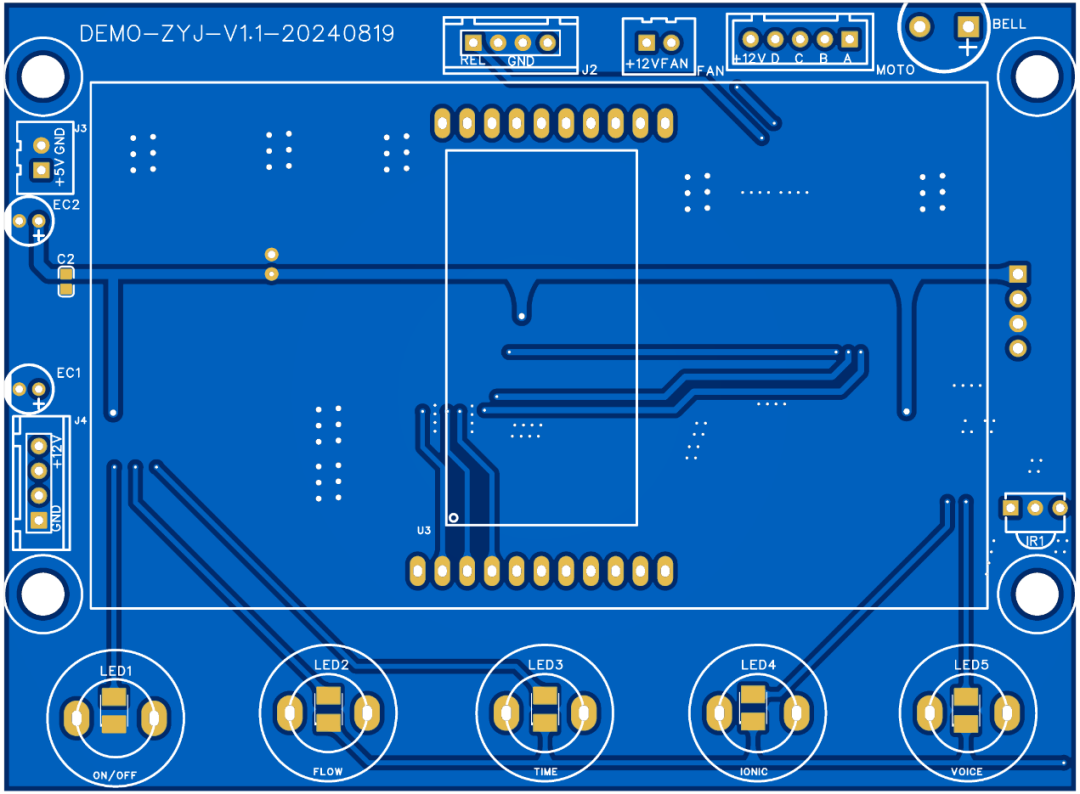

顯示板PCB反面

相比于舊版，省去了 LDO模塊（AiP78M05）達林頓模塊（AiP2003L），并優化了排版。

芯片資源

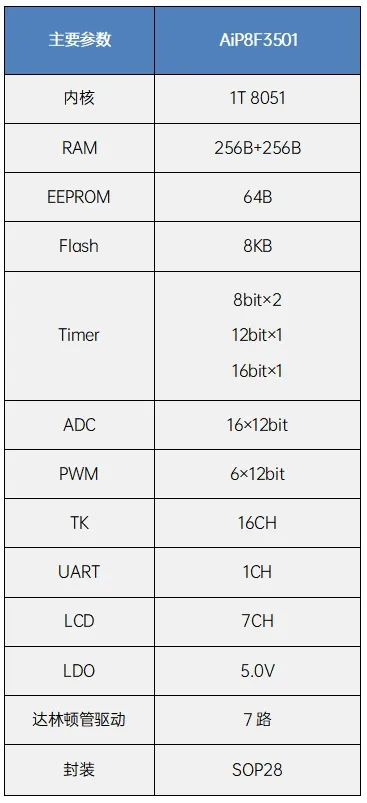

MCU：

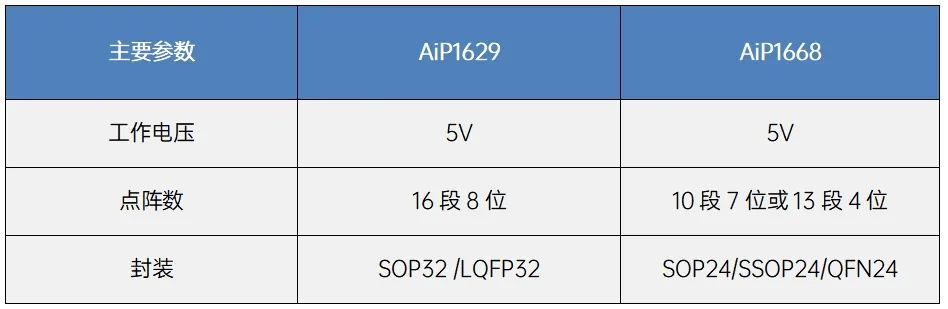

LED驅動：

結語

中微愛芯的小型制氧機解決方案，以其高性能的MCU為核心，結合先進的電子控制技術和豐富的物料資源，為用戶提供了穩定、可靠、智能化的氧氣制備與供應方案。該方案在氧氣濃度穩定性、流量調節精度、定時設計等方面具有顯著優勢，是制氧機設備制造商的理想選擇。

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
