概述
HMC960LP4E是一款數字可編程雙通道可變增益放大器。 該器件支持0到40 dB分立式增益步進，步長為精確的0.5 dB。 該器件采用無毛刺架構，具有出色的平滑增益躍遷性能。 器件的匹配增益路徑提供寬信號帶寬內出色的正交平衡。

HMC960LP4E提供SPI可編程輸入阻抗（默認為100Ω差分或400Ω差分）。

HMC960LP4E的外部控制共模輸出特性使其具有靈活的輸出接口，能與信號路徑上的其他器件對接。 通過并行接口(GC[6:0])或讀/寫串行端口(SPI)，可控制增益。

HMC960LP4E采用緊湊型4x4mm (LP4) SMT QFN封裝，只需極少的外部元件，為更復雜的開關放大器架構提供了一種低成本替代解決方案。
數據表：*附件：HMC960LP4E集成驅動器的DC -100 MHz雙通道數字可變增益放大器技術手冊.pdf

應用

• 基帶I/Q收發機
• 直接變頻和低中頻收發機
• 分集接收機
• ADC驅動器
• 自適應增益控制

特性

• 低噪聲： 6 dB NF
• 高線性度： 輸出IP3 +30 dBm
• 可變增益： 0至40 dB
• 高帶寬： DC至100 MHz
• 精確增益精度：
  0.5 dB增益步進
• 出色的幅度和相位響應
• 外部控制共模輸出電平
• 并行或串行增益控制
• 讀/寫串行端口接口(SPI)
• 24引腳4x4 mm SMT封裝16 mm2
• 可編程輸入阻抗（400Ω差分或100Ω差分）

框圖

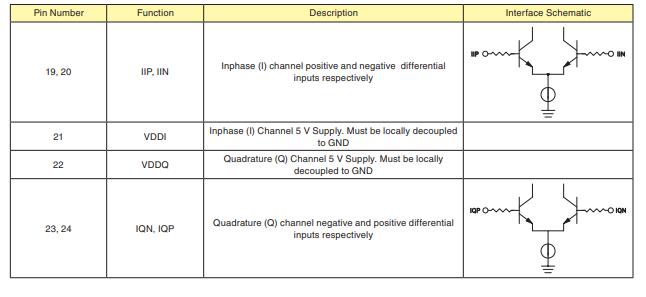

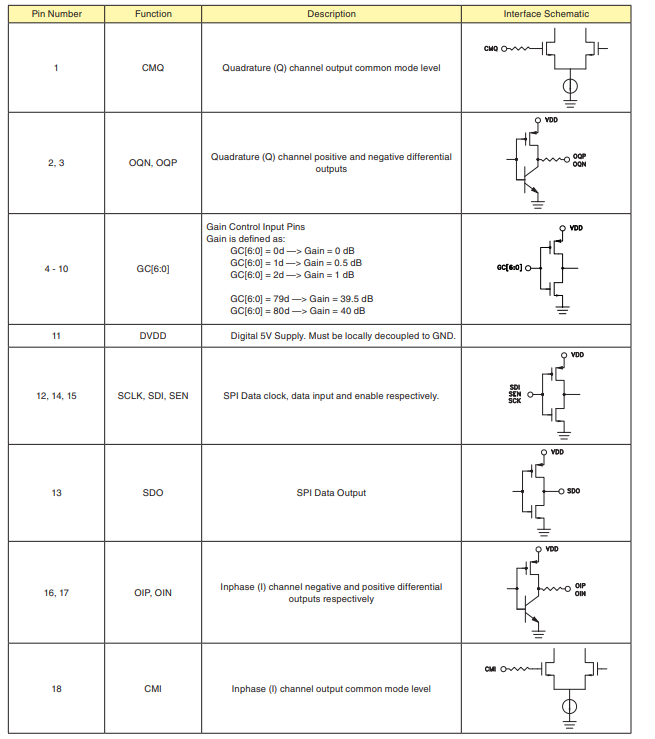

引腳配置描述

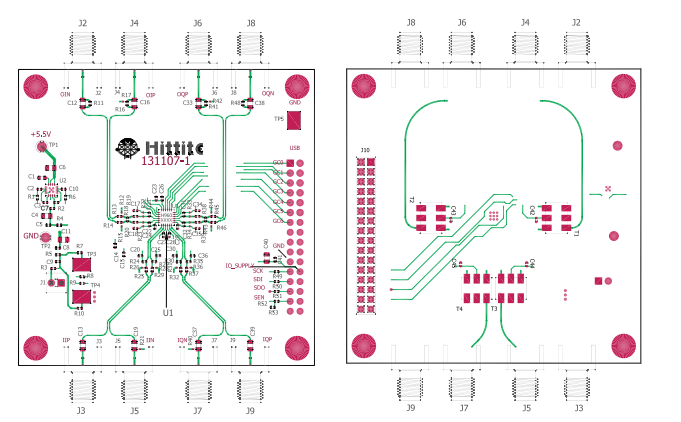

評估PCB
