HMC6187LP4E可變增益放大器，采用SMT封裝，27-31.5GHz技術手冊
概述
HMC6187LP4E是一款GaAs MMIC pHEMT模擬可變增益放大器和/或驅動器放大器，工作頻率范圍為27至31.5 GHz，適合用于微波無線電應用。 該放大器最高可提供19 dB增益、+24 dBm輸出P1dB以及+31 dBm輸出IP3（最高增益），采用+5V電源供電時功耗為230 mA。 提供增益控制電壓(Vctrl)，可實現高達13 dB的可變增益控制。 HMC6187LP4E具有出色的增益平坦度，適合EW、ECM和雷達應用。 HMC6187LP4E采用RoHS兼容型4 x 4 mm塑料QFN無引腳封裝，可進行大規模表貼制造。
數據表：*附件：HMC6187LP4E可變增益放大器，采用SMT封裝，27-31.5GHz技術手冊.pdf
應用
- 點對點無線電
- 點對多點無線電
- EW與ECM子系統
- Ka頻段雷達與VSAT
- 測試設備
特性
- 寬增益控制范圍：13 dB
- 單控制電壓
- 輸出IP3（最大增益）：+31 dBm
- 輸出P1dB：+24 dBm
- 無需外部匹配
- 24引腳4x4 mm SMT封裝：16 mm2

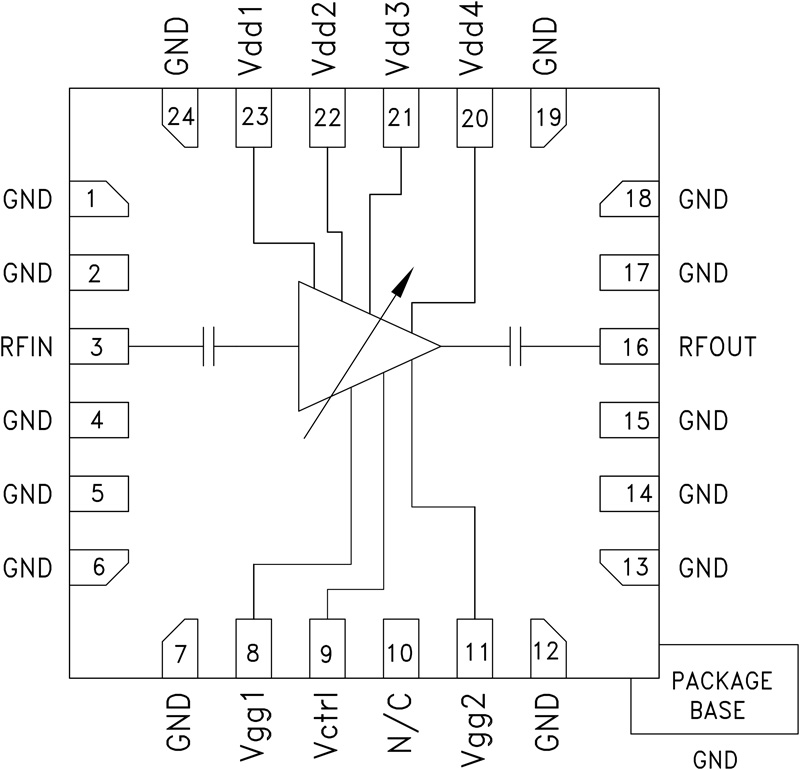

框圖

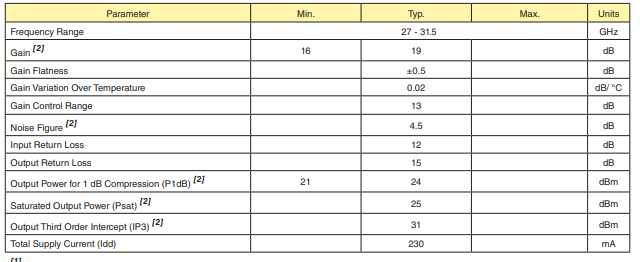

電氣規格

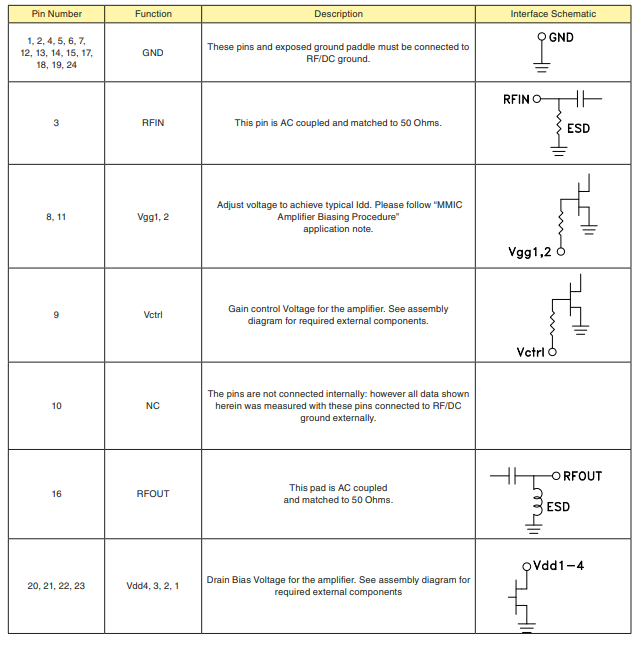

引腳配置描述

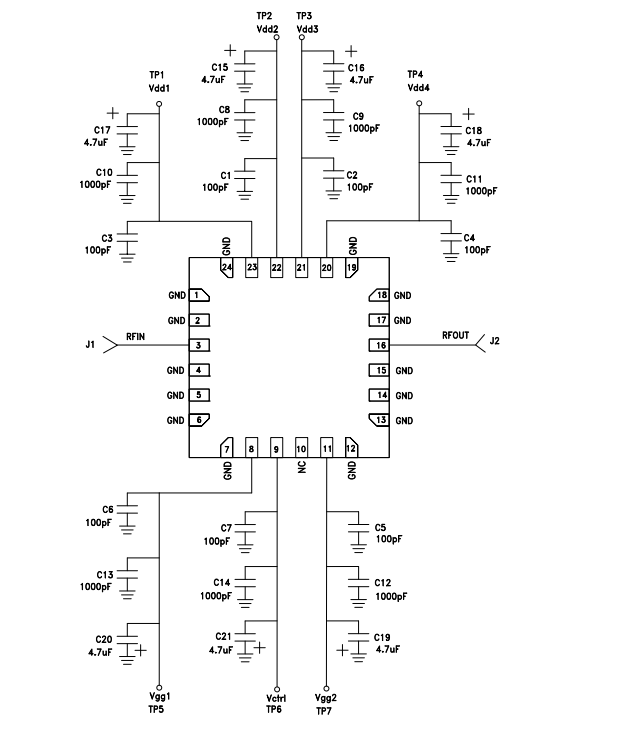

應用電路
