概述
HMC997LC4是一款GaAs MMIC PHEMT模擬可變?cè)鲆娣糯笃?/u>和/或驅動器放大器，工作頻率范圍為17至27 GHz。 該放大器提供高達20.5 dB增益、高達+24 dBm P1dB以及高達+31 dBm輸出IP3（最大增益），采用+5V電源供電時功耗僅為170 mA，非常適合微波無線電應用。 還提供增益控制電壓(Vctrl)，可實現高達15 dB的可變?cè)鲆婵刂啤?出色的增益平坦度使得HMC997LC4適合于EW、ECM和雷達應用。 HMC997LC4采用符合RoHS標準的4 x 4 mm陶瓷QFN無引腳封裝，兼容大規模表貼制造技術。
數據表：*附件：HMC997LC4模擬可變?cè)鲆娣糯笃?，采用SMT封裝，17-27GHz技術手冊.pdf

應用

• 點對點無線電
• 點對多點無線電
• EW與ECM子系統
• Ka頻段雷達
• 測試設備

特性

• 寬增益控制范圍： 15 dB
• 單控制電壓
• 最大增益下的輸出IP3： +31 dBm
• 輸出P1dB： +24 dBm
• 無需外部匹配
• 24引腳4 x 4 mm SMT封裝： 16 mm2

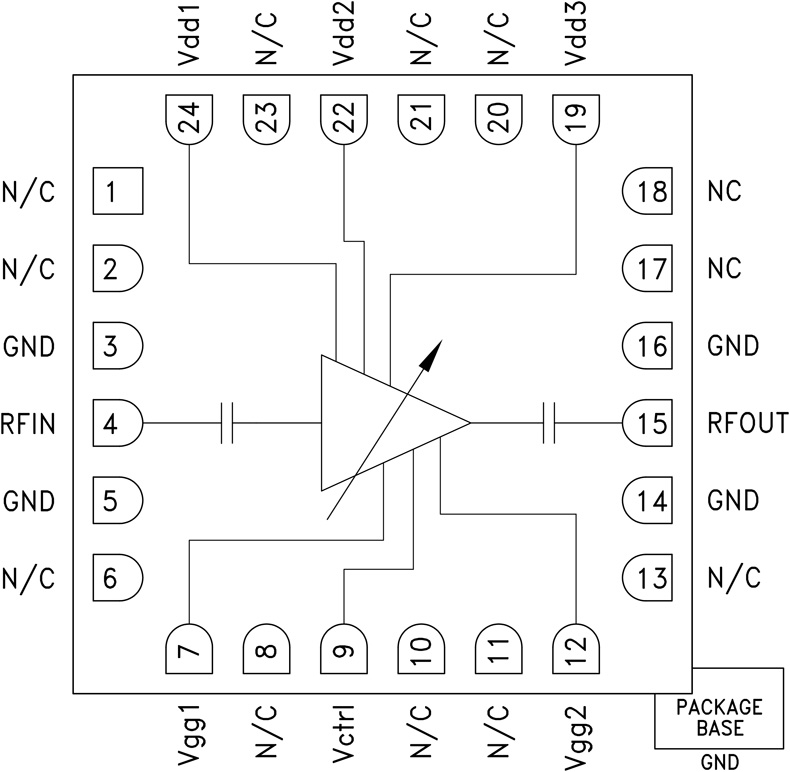

框圖

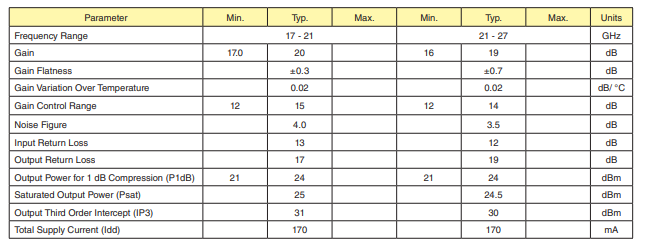

電氣規格

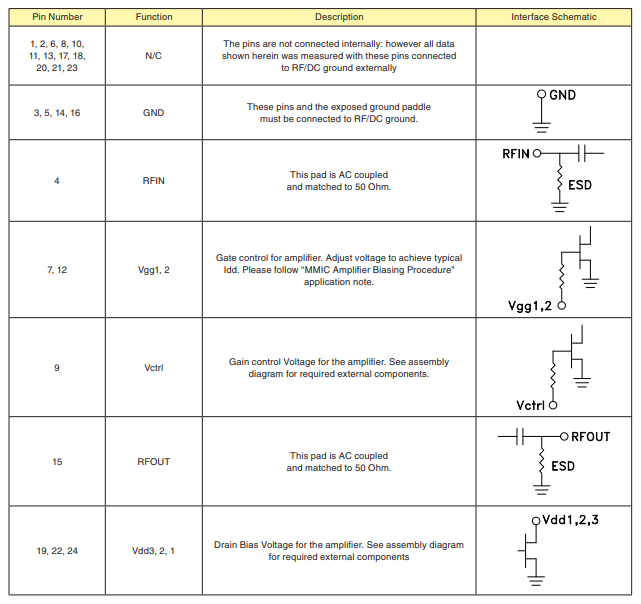

引腳配置描述

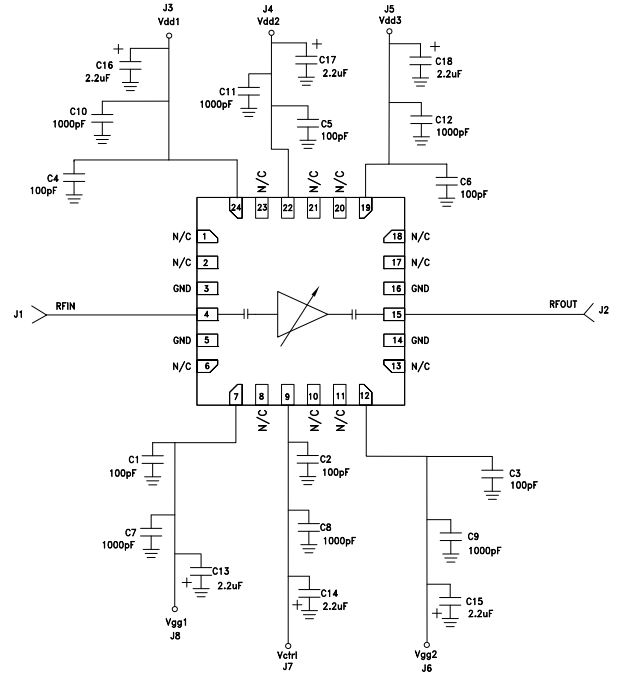

應用電路
