HMC633LC4驅動放大器，采用SMT封裝，5.5-17GHz技術手冊
概述
HMC633LC4是一款GaAs PHEMT MMIC驅動放大器，采用無鉛4x4 mm表貼陶瓷封裝，工作頻率范圍為5.5至17 GHz。 該放大器提供高達30 dB的增益、+30 dBm輸出IP3及+23 dBm的輸出功率（1 dB增益壓縮時），功耗為180 mA（+5V電源）。
HMC633LC4驅動放大器非常適合工作頻率范圍為5.5至17 GHz的微波無線電應用，電壓可偏置為+5V (130 mA)以提供2 dB較低增益并改善PAE。 隔直放大器I/O匹配50 Ω，無需外部匹配元件。
數據表：*附件：HMC633LC4驅動放大器，采用SMT封裝，5.5-17GHz技術手冊.pdf
應用
- 點對點無線電
- 點對多點無線電和VSAT
- 混頻器LO驅動器
- 軍事和太空
特性
- 增益： 30 dB
- P1dB: +23 dBm
- 飽和功率：
+23.8 dBm (24% PAE) - 電源電壓： +5V (180 mA)
- 50 Ω匹配輸入/輸出
- 24引腳4x4mm
SMT陶瓷封裝： 16mm2
框圖

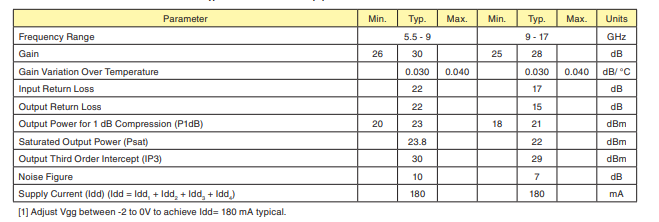

電氣規格

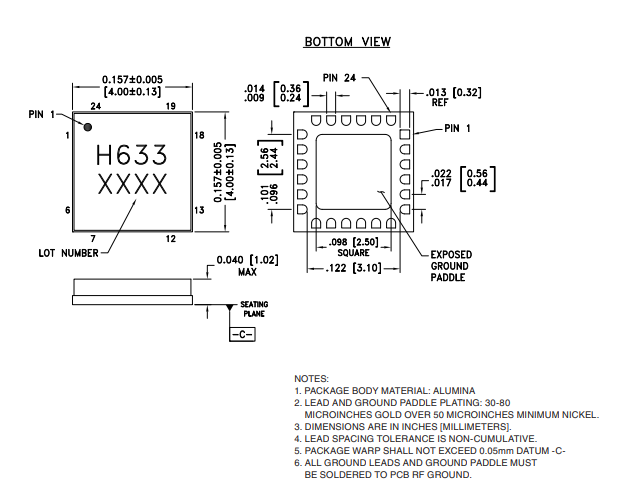

外形圖

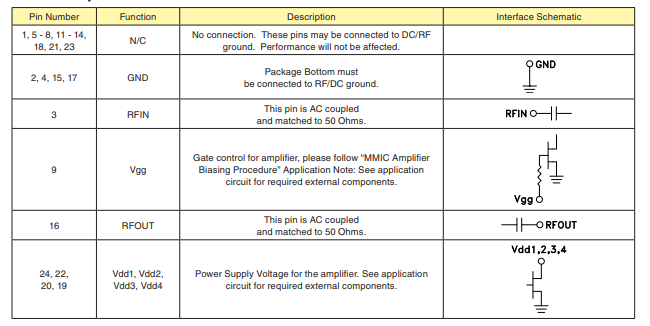

引腳配置描述

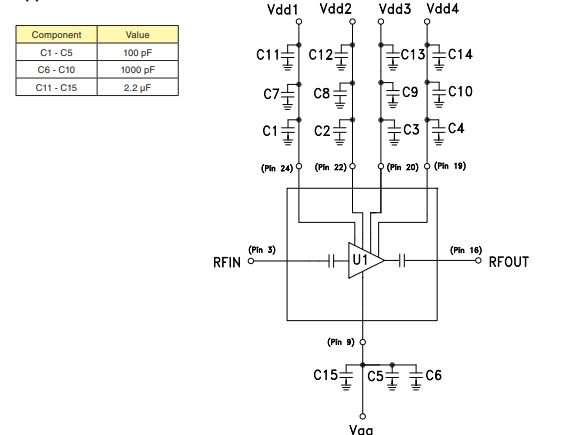

應用電路
