概述
LT 5554 是一款 7 位數字控制型可編程增益 (PG) 放大器，具有 16dB 增益控制范圍。 它包括一個 50Ω 輸入可變衰減器，后隨一個高線性度可變跨導放大器。 4dB 的輸入衰減器粗調步幅通過 2 個數字控制位 (PG5、PG6) 來實現。 3.875dB 增益控制范圍內的 0.125dB 跨導放大器細調步幅通過 5 個數字控制位 (PG0 至 PG4) 來設定。 LT5554 的增益控制輸入 (PGx) 和 STROBE 輸入可被直接耦合至 TTL 或 ECL 驅動器。 7 個并聯增益控制輸入的時間偏移可以通過采用 STROBE 輸入正變換來消除。

內部輸出電阻器 (R0 = 400Ω) 用于把最大總增益限制為 36dB (對于開路輸出)。 開路輸出集電極的內部電路使得 LT5554 能夠在任何負載條件下 (包括外部 SAW 濾波器) 無條件地保持穩定，并在 300MHz 的頻率條件下提供了 -80dB 的反向隔離。

LT5554 在過驅動期間進行內部保護，并具有一個片內電源穩壓器。

憑借 0.125dB 的步幅分辨率和 5ns 的穩定時間，LT5554 是那些需要進行連續增益控制應用的合適之選。
數據表：*附件：LT5554寬帶、超低失真、7 位數字控制型VGA技術手冊.pdf

應用

• 差分 ADC 驅動器
• IF 采樣接收器
• VGA IF 功率放大器
• 50Ω 驅動器
• 儀表

特性

• 1GHz 帶寬 (在所有增益條件下)
• 48dBm OIP3 (在 200MHz，向 50Ω 負載輸送 2VP-P 電壓，ROUT = 100Ω)
• -88dBc IMD3 (在 200MHz，向 50Ω 負載輸送 2VP-P 電壓，ROUT = 100Ω)
• 1.4nV/√Hz 輸入?yún)⒖荚肼?(RTI)
• 20dBm 輸出 P1dB (在 70MHz，ROUT = 130Ω)
• 2dB 至 18dB增益范圍 (ROUT = 50Ω)
• 0.125dB 增益步進
• 30ps 群延遲偏差
• 5ns 快速增益穩定時間
• 5ns 快速過驅動恢復
• -80dB 反向隔離

典型應用

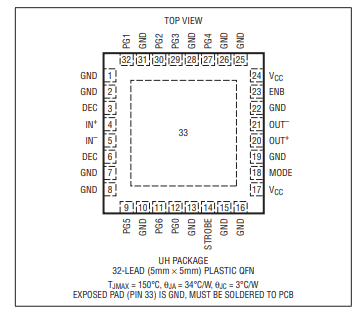

引腳配置描述

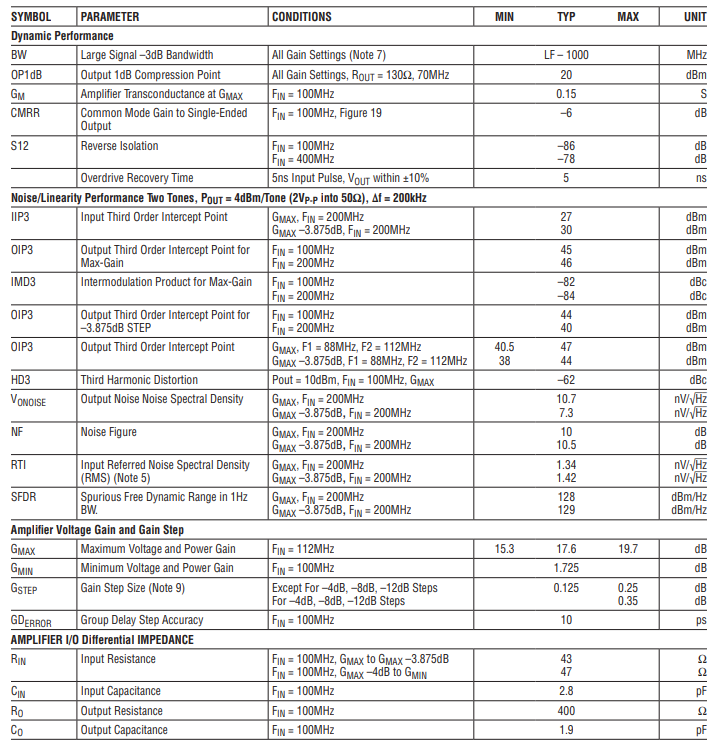

交流電氣特性

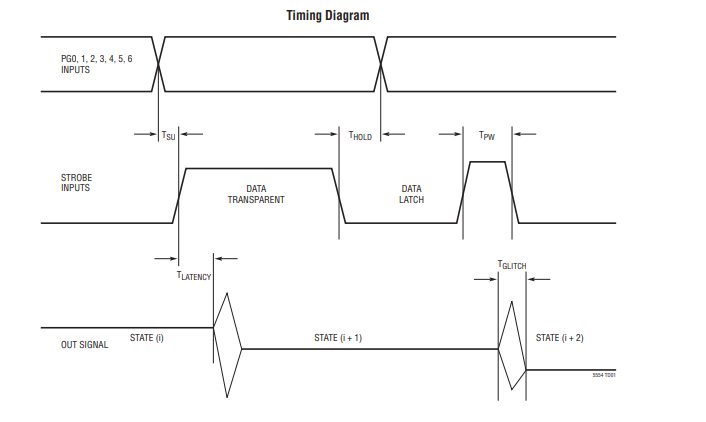

交流電氣特性(時序圖)

引腳功能

• GND（引腳1、2、7、8、10、13、15、19、22、25、26、28、31） ：接地引腳。
• DEC（引腳3、6） ：差分輸入IN+和IN-內部直流偏置電壓的去耦引腳。它還連接到輸入電阻衰減器的“虛擬地”。建議連接到地進行電容去耦，以在IN+、IN-輸入存在高達30dB不平衡時，保持線性性能。
• IN+（引腳4） ：正信號輸入引腳，內部直流偏置為2V。
• IN-（引腳5） ：負信號輸入引腳，內部直流偏置為2V。
• PG5（引腳9） ：4dB步進放大器可編程增益控制輸入引腳。輸入電平由MODE引腳控制。
• PG6（引腳11） ：8dB步進放大器可編程增益控制輸入引腳。輸入電平由MODE引腳控制。
• PG0（引腳12） ：0.125dB步進放大器可編程增益控制輸入引腳。輸入電平由MODE引腳控制。
• STROBE（引腳14） ：可編程增益控制輸入（PGx）選通引腳。STROBE處于低電平時，放大器增益不會隨PGx狀態變化（鎖存模式）。STROBE處于高電平時，放大器增益會隨PGx輸入變化（透明模式）。正脈沖選通信號更新PGx狀態。高低電平狀態取決于MODE引腳電平（表1）。
• Vcc（引腳17、24） ：電源引腳。這些引腳在內部相互連接。
• MODE（引腳18） ：PGx和STROBE功能及電平控制引腳。當MODE高于Vcc - 0.4V時，PGx和STROBE為直流耦合。當MODE低于0.6V時，PGx和STROBE為交流耦合。

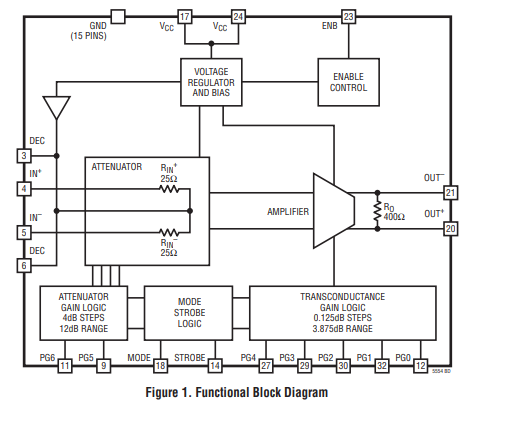

框圖

應用信息

PGx增益控制輸入和STROBE輸入

可根據MODE引腳的情況，將PGx增益控制輸入和STROBE輸入配置為直流耦合或交流耦合。LT5554可在無需外部組件的情況下，連接到各種用戶控制接口。

LT5554具有內部過壓保護電路。短時（小于5ns）過壓脈沖的恢復時間為5ns。

輸入接口

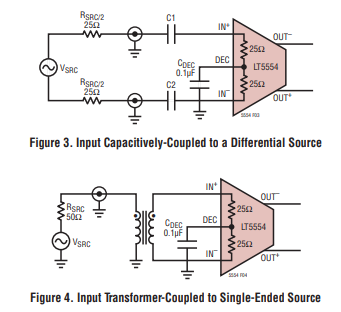

IN+、IN-輸入的直流電壓電平在器件啟用或禁用時偏置為2V。當輸入不平衡度小于20dB時，可實現最佳線性度。圖3和圖4展示了兩種典型的輸入連接電路。

為實現最佳增益誤差性能，需要50Ω（±5%）的信號源。

去耦（DEC輸入）

DEC引腳通過內部緩沖器為差分輸入IN+、IN-提供直流電壓電平，該緩沖器能夠快速充放電LT5554的輸入耦合電容，其拉電流或灌電流能力約為30mA。

此緩沖器還連接到輸入電阻衰減器網絡。DEC引腳是一個“虛擬地”（典型連接到外部電容CDEC ，參見圖3和圖4 ）。使用CDEC時，LT5554對差分信號具有相同的輸入衰減。DEC引腳的去耦電容可改善差分IN+、IN-輸入不平衡達30dB時的共模交流性能。

DEC引腳可用作外部電路的直流電壓參考。

輸出接口

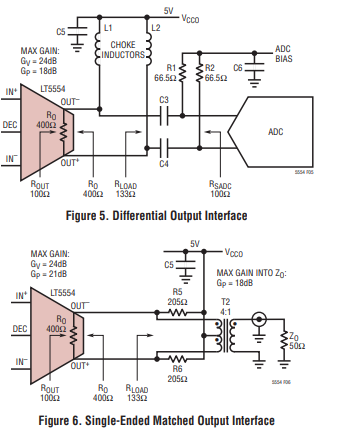

輸出接口必須傳導約45mA的直流電流至放大器輸出端（OUT+、OUT- ）。圖5和圖6展示了兩種接口示例。

圖5展示了一種寬帶ADC電壓接口。對于窄帶應用，可在LT5554的輸出端放置一個帶通濾波器。
