概述
高線性度數字可變增益放大器(DVGA) MAX2058可提供62dB總增益范圍，分別具有+32.3dBm和+19dBm的典型輸出IP3和P1dB。器件可理想用于多種應用場合，包括便攜式RFID閱讀器，以及單和多載波700MHz至1200MHz GSM/EDGE，cdma2000?，WCDMA和iDEN?基站。MAX2058具有極高的元件集成度，包括5位、31dB數字衰減器、兩級驅動放大器，一路環回混頻器和一個控制衰減的串行接口。

MAX2058與1800MHz至2200MHz DVGA MAX2059引腳兼容，從而使用于兩種頻率波段的通用PCB布線，在應用中設計更加容易。

MAX2058為裸露焊盤的40引腳薄型QFN封裝。電氣特性的溫度范圍推薦為-40°C至+85°C。
數據表：*附件：MAX2058 700MHz至1200MHz、高線性度、SPI控制的DVGA，集成環回混頻器技術手冊.pdf

應用

• 自動測試設備
• 寬帶系統
• 蜂窩cdmaOne?、cdma2000和集成數字增強網絡(iDEN)基站發射器與功率放大器
• 數字與擴頻通信系統
• GSM 850/GSM 900 2G和2.5G EDGE基站發送器與功率放大器
• 地面微波鏈路
• 接收器增益控制
• RFID手持產品或入口讀卡器
• 發送器增益控制
• WCDMA 850MHz及其它3G基站發送器和功率放大器

特性

• +32.3dBm典型輸出IP3
• +19dBm典型輸出1dB壓縮點
• 700MHz至1200MHz RF頻率范圍
• 1800MHz至2200MHz RF范圍(MAX2059)
• 10.5dB典型的小信號增益
• 包括兩個獨立的31dB衰減器級，總體增益范圍62dB，每級1dB
• 3線SPI?/MICROWIRE?兼容
• 實現Tx/Rx自診斷的集成環回混頻器
• +5V單電源
• 通過外部電流設置電阻升級驅動功率
• 可提供無鉛封裝

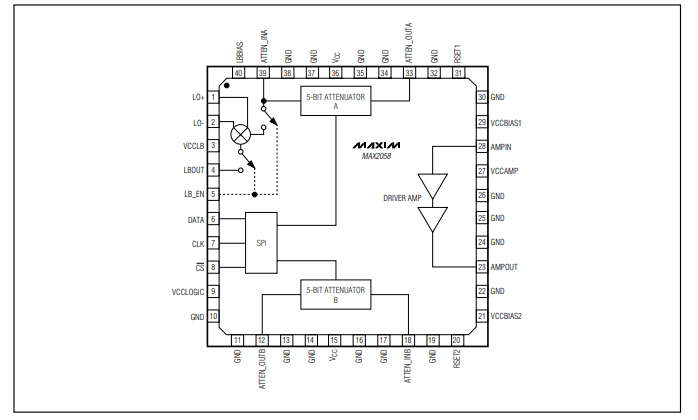

典型操作特性

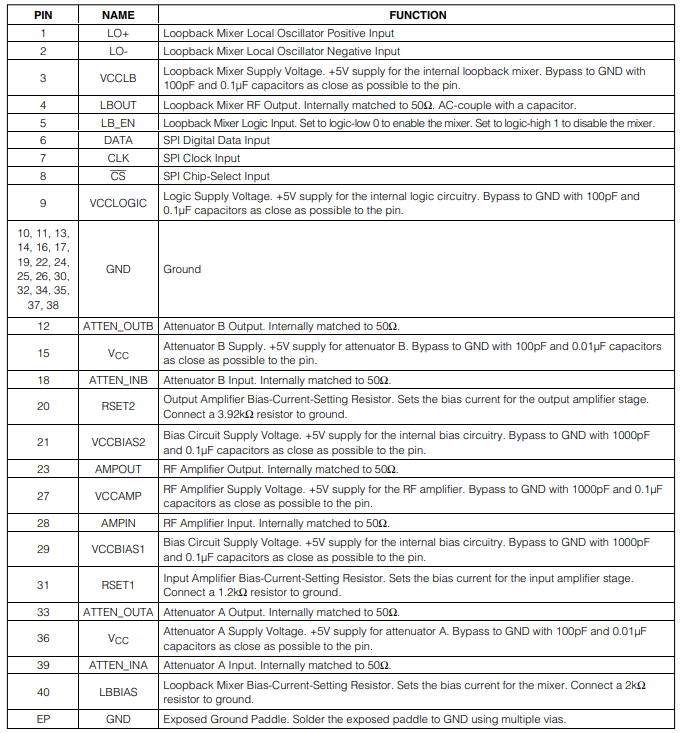

引腳描述

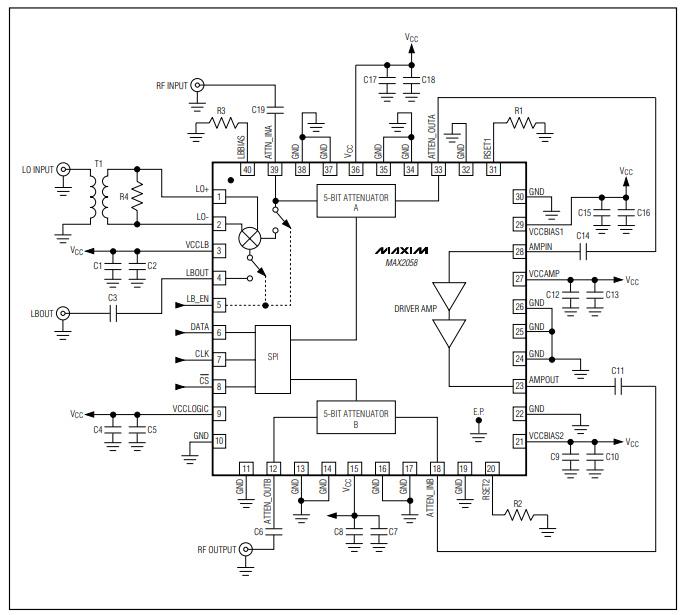

應用電路
