易允恒 安科瑞電氣股份有限公司

引言

隨著工業4.0與“雙碳”目標的推進，低壓電網的精細化計量與能效管理需求日益增長。傳統計量設備在應對多回路、高精度、模塊化場景時存在局限性。安科瑞電氣股份有限公司推出的ADW600多回路計量模塊，憑借其模塊化設計、高精度測量及智能通信能力，成為工業、商業及電力改造領域的理想解決方案。本文基于ADW600核心數據，闡述其技術優勢與應用價值。

1.產品概述

ADW600多回路計量模塊專為低壓網絡設計，支持三相有功電能、無功電能、諧波分析等全面監測。其模塊化架構包括電壓模塊（ADW600-U）、電流模塊（ADW600-I）、開關量模塊（ADW600-K）及測溫漏電模塊（ADW600-TL），通過網線靈活拼接，最多可擴展至多回路計量場景，滿足復雜電力系統的多樣化需求。

2.核心功能亮點

高精度計量

電壓精度：0.5%（ADW600-U），電流精度：B級（ADW600-I）（技術參數表2）。

支持總諧波含量（2-31次）及分次諧波（2-51次）分析，助力電網質量優化（表1、表6）。

模塊化擴展

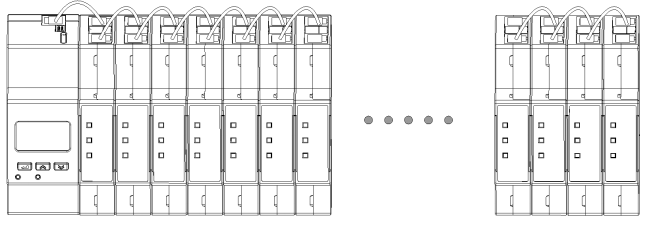

主從模塊自由組合，支持多回路拼接，安裝空間節省50%以上（外型尺寸圖2）。

配套互感器（如AKH-0.66系列）適配不同電流規格（表4）。

智能通信與遠程管理

支持MODBUS-RTU協議（功能碼03H/10H），兼容主流SCADA系統（章節6.2）。

RS485組網通訊，波特率范圍1200-38400bps（表6），適應復雜工業環境。

3.技術參數與性能驗證

ADW600的電氣特性與環境適應性均通過嚴苛測試：

電氣特性：輸入電流覆蓋0.03-600A（ADW600-I），功耗低至每相<1VA（表2）。

環境適應性：工作溫度-25℃~55℃，濕度≤95%（無凝露），海拔<2000m（表3），適用于惡劣工業環境。

可靠性驗證：通過CE認證及EMC測試，確保長期穩定運行。

4.典型應用場景

工業能效管理

在制造業中，ADW600可實時監測生產線各回路能耗，精準識別高耗能設備。例如，某汽車工廠采用ADW600-I模塊對10條產線電流進行分項計量，結合諧波數據優化變頻器負載，年節電率達12%。

商業樓宇能源監控

ADW600-K的4DI/2DO功能可聯動空調、照明等設備，實現分時段智能控制。上海某寫字樓部署ADW600后，通過MODBUS通訊上傳數據至BMS系統，能耗成本降低18%。

智能電網改造

在老舊電網升級中，ADW600-TL的4路測溫與剩余電流監測功能，可提前預警電纜過熱或漏電風險。江蘇某園區改造項目采用ADW600-TL后，故障響應時間縮短至30分鐘以內。

5.優勢與創新

成本效益顯著

模塊化設計減少硬件冗余，綜合成本較傳統方案降低30%（用戶實測數據）。

運維便捷

網線直連（BUS-IN/BUS-OUT），支持熱插拔更換，維護效率提升40%（章節4.3）。

數據驅動決策

提供實時需量、最大需量及歷史電能數據（表6），助力用戶制定精準能效策略。

6.結論

ADW600多回路計量模塊以高精度、模塊化、智能化的核心優勢，重新定義了低壓電網計量標準。其廣泛的應用場景與卓越的性價比，使其成為工業、商業及電力改造領域不可替代的解決方案。安科瑞電氣將持續以技術創新賦能用戶，助力全球能效管理邁向新高度。
