在電子設備設計領域，電源管理芯片的性能直接影響著系統的效率、可靠性及用戶體驗。隨著便攜式設備、消費電子及工業應用對功率密度和能效要求的不斷提升，升壓（Boost）芯片的選型成為工程師面臨的核心挑戰之一。

如何在有限的輸入電壓范圍內實現高效能量轉換？如何平衡輕載功耗與重載輸出能力？這些問題往往需要在芯片特性、成本及系統需求之間進行多維度的權衡。

本文將以本文將以技術參數對比、場景化案例解析為核心，系統梳理三款芯片的關鍵特性與選型策略，旨在為工程師提供可落地的決策依據，助力優化電源方案設計，提升產品競爭力。PD協議芯片ECP5701、充電管理芯片與升壓芯片F(xiàn)P5207的三維協同方案為核心，解析如何通過功能互補攻克上述難題。

一、芯片核心特性概述

1. FP6276B
①類型：同步升壓（內置 MOSFET）
②輸入電壓：2.4 - 4.5V（單節鋰電池）
③輸出能力：5V/2A（10W），轉換效率 93%
④關鍵優勢：
低靜態電流（<0.1μA），EN腳拉低電平，輸出完全關斷功能，顯著降低待機功耗。

（芯片腳位及封裝圖）

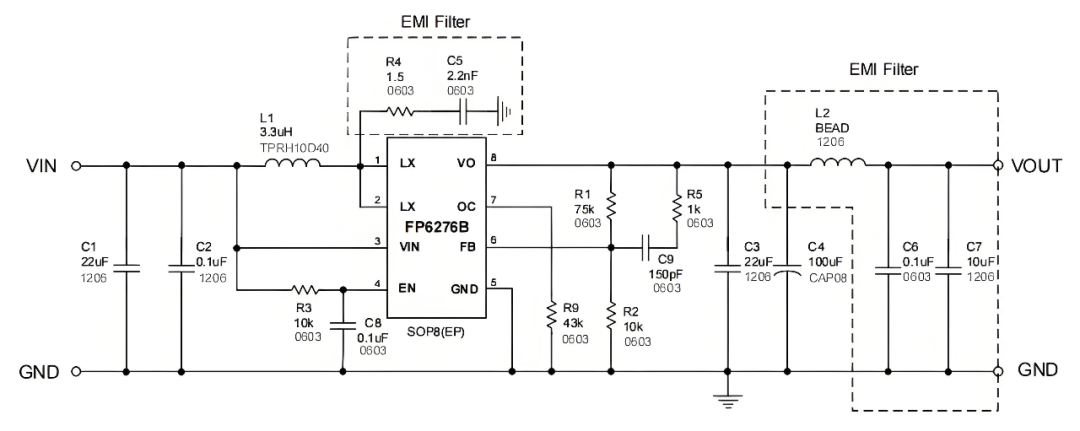

（應用電路圖）

2. FP6277
①類型：同步升壓（內置 MOSFET）
②輸入電壓：2.4 - 4.5V
③輸出能力：5V/3A（15W），轉換效率 93%
④關鍵優勢：EN腳拉低電平，輸出完全關斷功能，顯著降低待機功耗；輸入限流可調

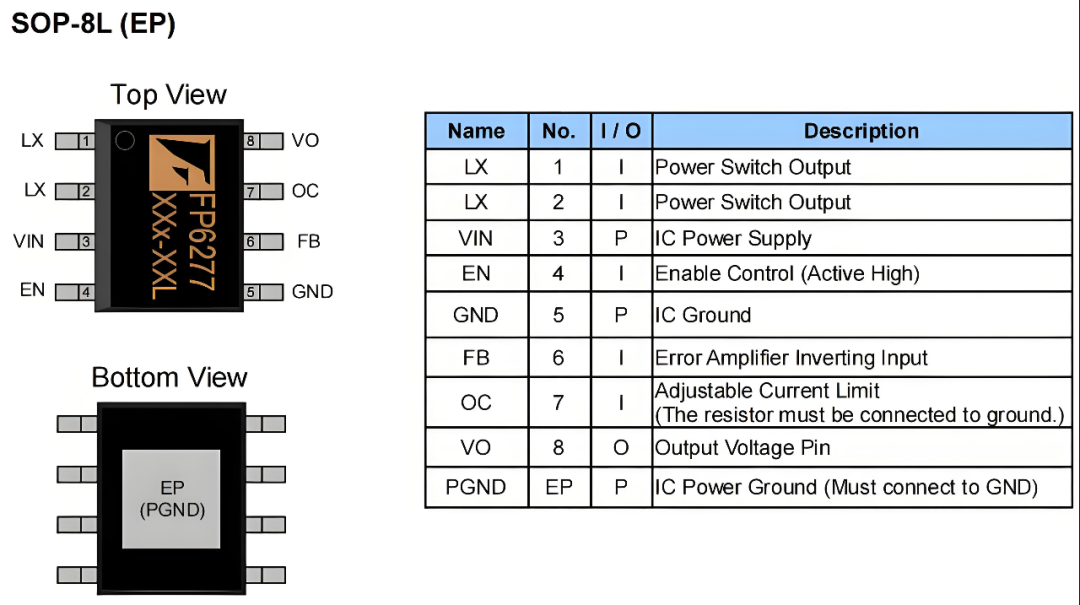

（芯片腳位及封裝圖）

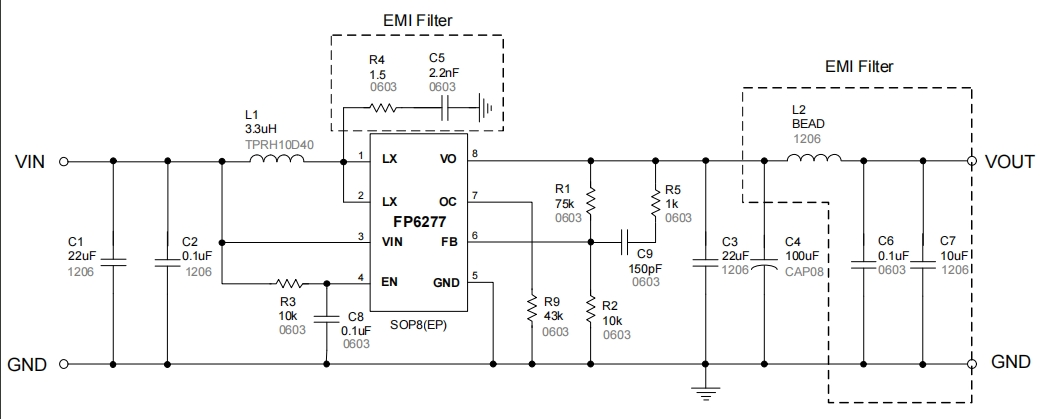

（應用電路圖）

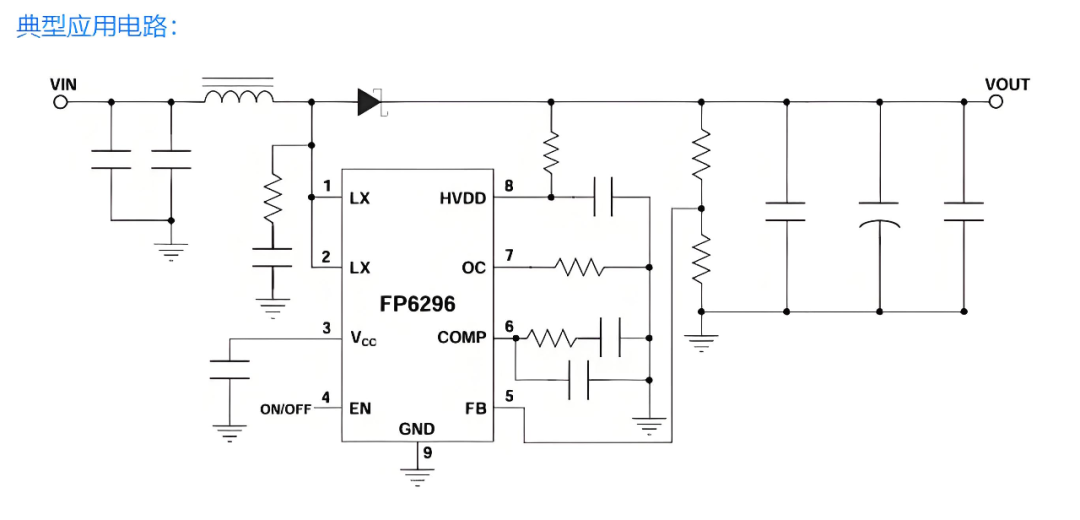

3. FP6296
①類型：異步升壓（內置 MOSFET）
②輸入電壓：2.7 - 12V（兼容單 / 雙節電池）
③輸出能力：5 - 12V/15-30W，效率 90%
④關鍵優勢：內置 MOS，外圍簡單，寬輸入電壓范圍，適配消費電子領域需求。

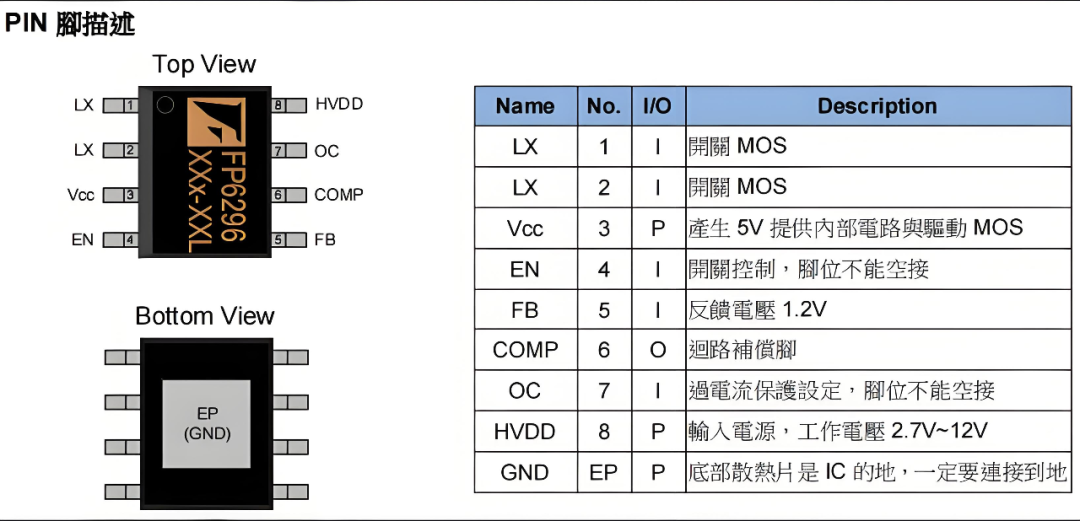

（芯片腳位及封裝圖）

二、關鍵技術參數對比

1、輸入輸出參數對比
① FP6276B和FP6277輸入電壓范圍相同，均為2.4- 4.5V，適合單節鋰電池供電；FP6296輸入范圍更廣，2.7- 12V，適配多種電源供電。

② FP6276B輸出電流2A，F(xiàn)P6277提升至3A，滿足更高功率需求；FP6296輸出功率高達15-30W，電壓最高13V，適合更大功率設備。

2、效率與損耗對比
① FP6276B和FP6277采用同步升壓架構，轉換效率高，尤其在輕載和中等負載時優勢明顯；

② FP6296異步升壓架構，在高功率輸出時效率也不遜色。
3、保護功能對比

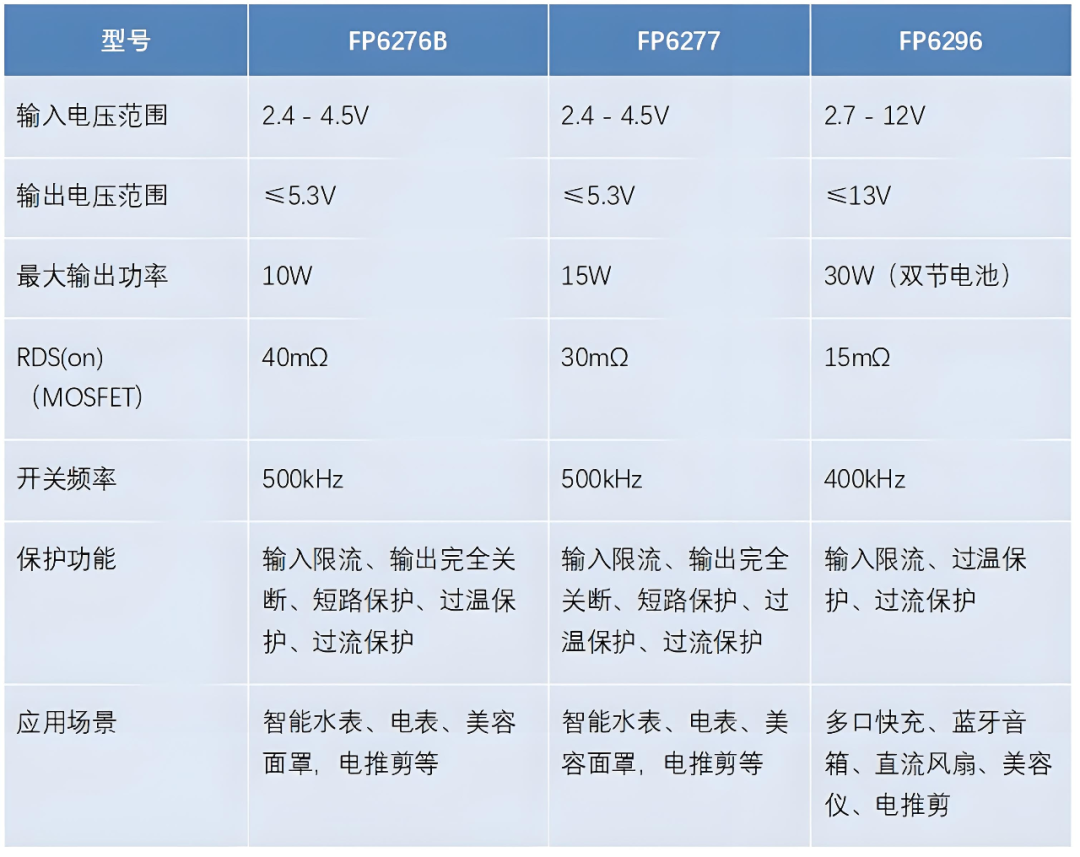

參數對比表

三、應用場景深度分析

1. 輕載便攜設備（≤10W）
①適配芯片：FP6276B
②場景案例：
移動電源：低功耗設計延長續航，EN 腳關斷功能降低待機損耗。
美容面罩：高效轉換減少發熱，適配單節鋰電池供電。

2. 中功率快充與手持設備（≤15W）
①適配芯片：FP6277
②場景案例：
個護類產品應用：輸入限流可調功能可根據設備電源特性靈活設置，保護設備電源安全，防止過載損壞。
電推剪 / 智能艾灸盒：30mΩ MOSFET 減少導通損耗，提升運行穩定性。

3. 大功率消費電子設備（≤30W）
①適配芯片：FP6296
②場景案例：
電子煙 / K 歌寶：12V/30W 輸出驅動大功率負載，寬輸入電壓適配多電池配置。
美容儀 /桌面臺式風扇，伸縮風扇：過流保護可編程，確保高負載下的系統安全。

四、選型策略與建議

1、負載需求優先級：
①輕載（<2A）：升壓5V2A，優先 FP6276B，優化成本與體積。
②中載（2A - 3A）：升壓5V3A，選擇 FP6277，平衡效率與功率密度。
③重載（>3A）：升壓5V9V12V采用 FP6296，滿足大功率與寬電壓需求。

2、輸入電壓適配性：
①單節鋰電池場景：FP6276B/FP6277。
②多電池或高壓輸入場景：FP6296。

FP6276B、FP6277 與 FP6296 分別針對輕載、中載及重載場景設計，通過同步 / 異步升壓架構與差異化參數配置，全面覆蓋便攜設備、消費電子等多領域需求。選型時需綜合考慮負載特性、輸入電壓范圍及系統保護要求，以實現最優性能與成本效益。
