Tangara是一款便攜式開源音樂播放器，硬件電路使用KiCad設計，而且它的外殼和固件也是100%開源。它通過 3.5 毫米耳機插孔或藍牙輸出高品質聲音，電池續航時間長，并包括一個功能強大的處理器，目前支持的音頻格式有MP3、FLAC、OGG、Opus。

Tangara核心使用的是大家熟悉的ESP32 模塊，而且還還為您提供全彩顯示屏、電池和單指觸摸界面。

對于有線耳機輸出，我們選擇了 Cirrus Logic WM8523 DAC 和 TI INA1620 放大器，它們可產生非常出色的聲音。我們認為 Tangara 的音頻質量足以取悅普通聽眾和發燒友。我們的放大器可以提供足夠的功率，使得輸出的聲音很干凈，即使是相當苛刻的耳機也可以毫不費力地達到舒適的音量。

對于喜歡無線聆聽的人，Tangara 還提供基本的藍牙 SBC 音頻支持，未來固件更新可能會提供更現代的編解碼器。

技術規格

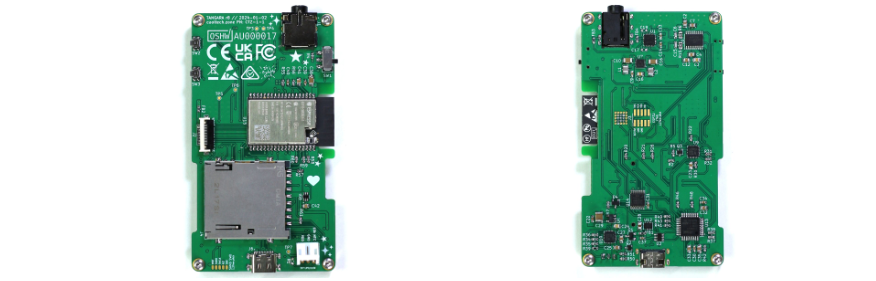

主微控制器：ESP32-WROVER-E

Xtensa 雙核 LX6 處理器，每個內核運行頻率為 240 MHz

520 KiB 內部 RAM，外加 8 MiB 外部 SPI RAM

16 MiB 四通道 SPI 閃存

藍牙 v4.2，藍牙經典和 BLE

802.11 b/g/n Wi-Fi，最高 150 Mbps

協處理器：SAMD21E18

Arm Cortex-M0+ CPU 運行頻率為 48 MHz，具有 256 KiB 閃存和 32 KiB RAM

負責 USB 通信（包括對 ESP32 進行編程）和系統電源管理

連接到系統的 I2C 總線，并具有對 SD 卡的 SPI 訪問

音頻鏈：WM8523 DAC 和 INA1620 放大器

當前固件支持 44.1 kHz 或 48 kHz 的 16 位音頻，DAC 支持高達 24 位和 192 kHz

3.5 mm 音頻輸出，在 250 歐姆時提供 200 mW，在 32 歐姆時提供 ~150mW

總諧波失真+噪聲 <0.03%

SNR 為 106 dB（A 加權）

固件支持 WAV、MP3、FLAC、Opus 和 Vorbis 編解碼器

還支持藍牙音頻（僅限 SBC 編解碼器，可通過固件更新實現更多編解碼器）

電池

2200 mAh 電池，帶標準 3 針 JST 連接器

USB Type-C 充電，高達 1 A 的充電電流

有效電池續航時間取決于使用情況（通常為 >20 小時）

待機電池壽命長達數年（待機電流消耗 <50μA）

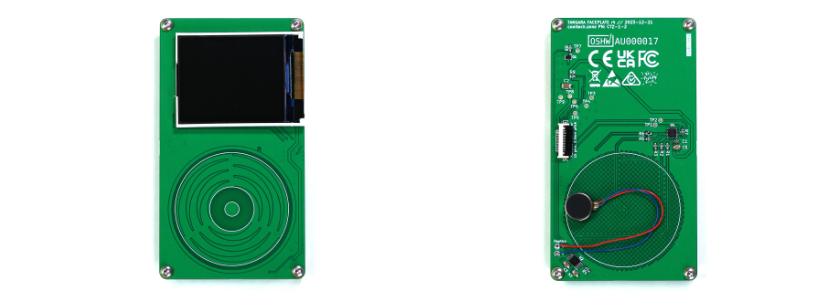

兩個硬件按鈕、一個鎖定開關和一個可配置的電容式觸摸輪

用于物理反饋的 ERM 觸覺電機

1.8 英寸、160x128、全彩 TFT 顯示屏

使用標準的 SDXC 卡進行存儲。最高可達 2 TiB

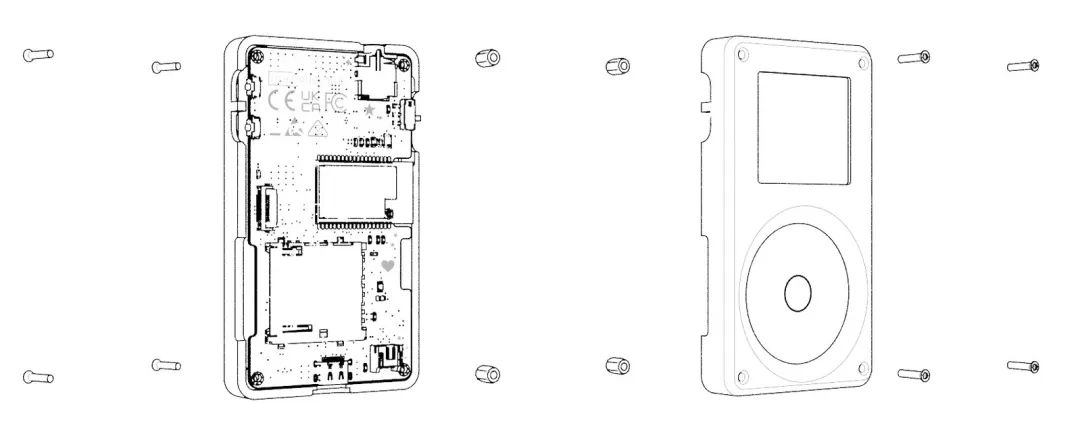

一個非?？岬耐该髂ド巴鈿?/p>

項目倉庫及文件分享

文件下載地址：https://bbs.elecfans.com/jishu_2485867_1_1.html

開源協議聲明

Licensed under Apache-2.0, BSD-3-Clause, BSL-1.0, CC0-1.0, GPL-2.0-or-later, GPL-3.0-only, LGPL-2.1-or-later, MIT, OFL-1.1-RFN, Unlicense;
