概述
AD8367是一款高性能可變?cè)鲆娣糯笃?/u>，設計用于在最高500 MHz的中頻頻率下工作。從外部施加0至1 V的模擬增益控制電壓，可調整45 dB增益控制范圍，以提供20 mV/dB輸出。精確的線性dB增益控制通過ADI公司的專有X-AMP?架構實現，該架構含有一個可變衰減器網絡，由高斯插值器提供輸入，從而實現精確的線性增益調整。

此外，AD8367集成一個平方律檢測器，使該器件可用作AGC解決方案，并提供檢測到的接收信號強度指示(RSSI)輸出電壓。

AD8367的額定工作頻率為CDMA/GSM和W-CDMA移動通信應用中常見的中頻頻率70 MHz、140 MHz、190 MHz和240 MHz。

AD8367采用高性能硅雙極性工藝制造，提供14引腳超薄緊縮小型(TSSOP)封裝，額定溫度范圍為–40°C至+85°C。
數據表：*附件：AD8367 500 MHz 、45dB線性dB可變?cè)鲆娣糯笃骷夹g(shù)手冊.pdf

特性

• 寬帶寬(-3 dB帶寬)：500 MHz
• 線性dB連續模擬增益控制
• 片內集成平方律檢測器用于AGC操作
• 高線性度輸出IP3：36.5 dBm (70 MHz)
• 高輸出壓縮P1dB：8.5 dBm (70 MHz)
• 單端200 Ω輸入阻抗
• 增益控制范圍：45 dB(最大增益42.5 dB)
• 小尺寸14引腳TSSOP封裝

框圖

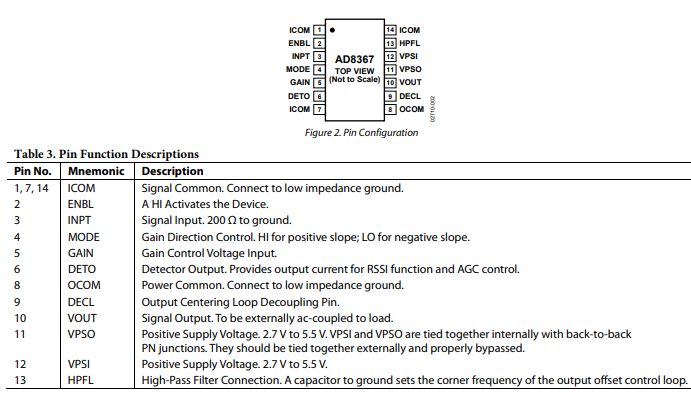

引腳配置描述

典型性能特征

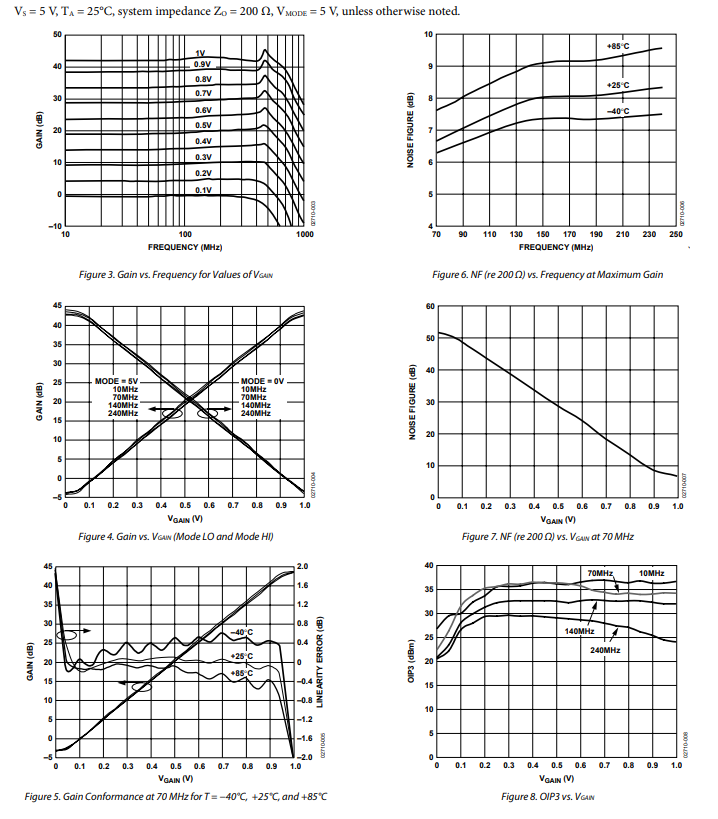

工作原理

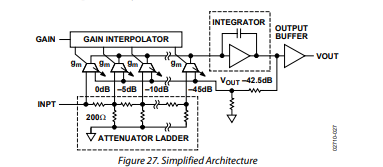

AD8367是一款基于亞德諾半導體（Analog Devices）專利X - AMP架構的可變?cè)鲆鎲味酥蓄l放大器。它提供精確的增益控制，增益范圍為45 dB，在500 MHz帶寬內的3 dB帶寬特性良好。它可以作為傳統VGA使用，增益斜率為50 dB/V，也可作為具有內置均方根檢波器的自動增益控制（AGC）放大器。圖27是該放大器的簡化框圖。主信號路徑由一個電壓控制的0 dB至45 dB可變衰減器和一個42.5 dB固定增益放大器組成。AD8367專為在200 Ω阻抗系統中實現最佳性能而設計。

輸入衰減器和增益控制

可變衰減器由200個單端電阻梯形結構組成，其中包含一個9納米硅部分和一個插值器，用于選擇進一步的衰減因子。每個輸入點通過一個固定的分貝因子降低梯形網絡的衰減。增益控制通過檢測不同抽頭點與可變跨導級來實現?；谠鲆婵刂齐妷?，插值器選擇處于工作狀態的跨導級。例如，如果只有第一級處于工作狀態，那么檢測的是0 dB抽頭點；如果最后一級處于工作狀態，檢測的則是45 dB抽頭點。在抽頭點之間實現衰減水平是通過讓相鄰的g_m級同時工作，創建離散抽頭點衰減的加權平均值。通過這種方式，實現了平滑、單調的衰減函數合成，即與精確的dB標度呈線性關系。

AD8367的增益可以是控制電壓**V_{GAIN}的增函數或減函數，具體取決于MODE引腳是接正電源還是接地。當MODE引腳為高電平時，增益隨V_{GAIN}**增加而增加，如圖28所示。理想的線性dB標度傳輸函數由下式給出：

公式1包含50 dB/V（20 mV/dB）的增益縮放因子，以及 - 5 dB的增益偏移，這表示V_{GAIN} = 0 V時的額外增益。增益范圍為 - 2.5 dB至42.5 dB，**V_{GAIN}**范圍為0.50 mV至950 mV。

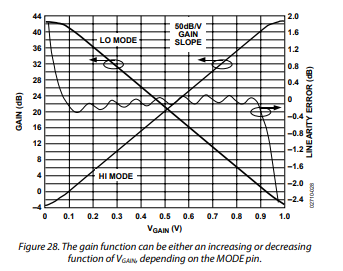

與公式1的偏差，即增益一致性誤差，也在圖28中有所說明。誤差中的紋波是插值抽頭點之間插值作用的結果。AD8367在200 MHz時，在超過40 dB的增益范圍內，一致性誤差優于±0.5 dB，在400 MHz時優于±1 dB。

當MODE引腳為低電平時，增益是**V_{GAIN}**的減函數。圖28展示了這種模式，其表達式為：

這種增益模式在使用內置平方律電平檢波器的AGC應用中是必需的。

輸入和輸出接口

AD8367設計為在200 Ω阻抗系統中實現最佳性能。在200 Ω源阻抗和負載阻抗條件下，其增益范圍、一致性、噪聲和失真表現最佳。將該器件與其他阻抗（如無線電頻率下的50 Ω或數據轉換器中呈現的1 kΩ）進行接口時，可以通過使用電阻性或電抗性無源網絡來實現，其設計取決于特定的系統要求，如帶寬、回波損耗、噪聲系數和絕對增益范圍。

AD8367的輸入阻抗標稱值為200 Ω，由電阻分壓器確定。這為接地提供了200 Ω的直流電阻，并且在需要提升信號電位的情況下，交流耦合是必要的。輸入信號電平不得超過700 mV峰峰值，以免使輸入級過載。輸出阻抗由內部50 Ω阻尼電阻確定，如圖29所示。盡管輸出阻抗為50 Ω，但AD8367在連接200 Ω負載時仍應能正常工作。這樣做雖然會使負載失配，但能保持放大器的失真性能。
