一、引言

在現代社會，電力供應的可靠性和穩定性對于各行各業的正常運轉至關重要。變電所作為電力系統中的關鍵節點，其高效運行和精準管理成為保障電力質量的核心環節。安科瑞電力監控系統 Acrel-2000 應運而生，為變電所電力監控、電能管理以及電力運維提供了全面且強大的解決方案。該系統憑借先進的技術架構和豐富的功能特性，正廣泛應用于各類場所的變電所，有效提升了電力系統的智能化水平和管理效率。

二、變電所電力監控

2.1 實時數據采集與監測

Acrel-2000 系統能夠通過智能電力儀表等設備，實時采集變電所內配電現場的各種電參量，如三相電壓、三相電流、有功功率、無功功率、功率因數、頻率等，以及開關信號，包括斷路器、隔離開關的分合閘狀態等。這些數據以極高的精度和速度被傳輸至監控系統，使運維人員能夠?qū)ψ冸娝膶?shí)時運行狀況了如指掌。

2.2 運行狀態可視化

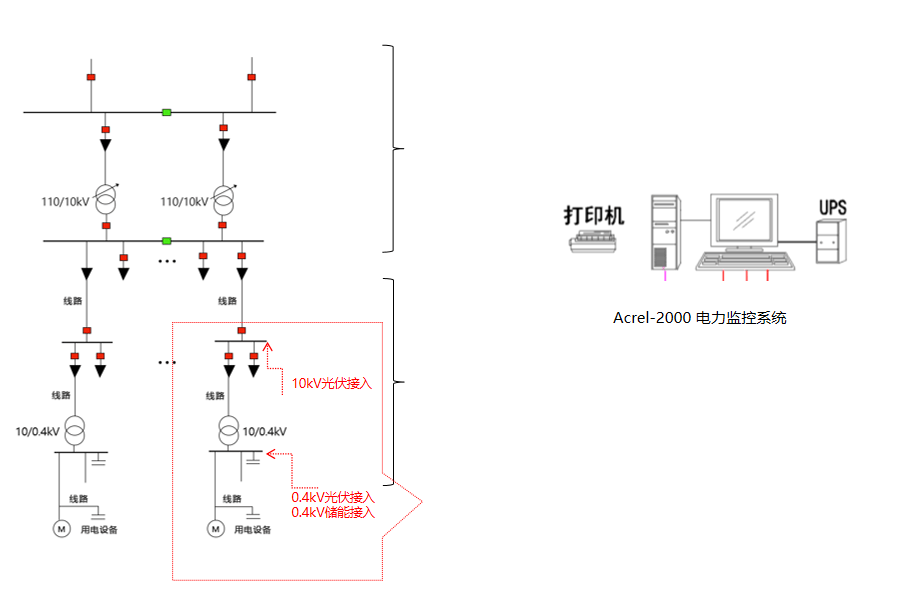

系統以配電一次圖的形式直觀呈現配電線路的運行狀態。在一次圖上，各配電回路的連接關系清晰明了，同時實時動態顯示各回路斷路器、隔離開關、地刀等的合分狀態，以及有關故障、告警等信號。運維人員無需復雜的操作，通過直觀的一次圖就能快速判斷整個變電所的運行態勢。

2.3 故障報警與處理

當監控點的被監視參數出現異常，如電壓越限、電流過載、功率因數過低等，Acrel-2000 系統能夠立即發出報警。報警方式多樣化，包括彈出報警界面指示具體的報警位置，同時伴有聲音報警、短信報警等，確保值班人員能夠及時獲取異常信息。此外，系統還會詳細記錄報警事件，包括事件發生的時間、類型、相關參數等，為后續的故障分析和處理提供詳盡的數據支持。

三、變電所電能管理

3.1 電能計量與統計

Acrel-2000 系統具備高精度的電能計量功能，能夠?qū)ψ冸娝鶅?nèi)各配電回路的電能消耗進行準確計量。通過設置不同的計量點和時段，系統可以實現對電能的分類、分時統計，生成詳細的電能報表。這些報表涵蓋了日用電量、月用電量、年用電量等數據，以及不同時間段、不同回路的電能消耗對比分析。

3.2 功率趨勢分析

系統能夠生成各回路的功率趨勢曲線，直觀展示各回路在不同時間段內的功率變化情況。通過對功率趨勢曲線的分析，運維人員可以深入了解用電設備的運行狀態和負荷特性，找出非正常用電回路。

3.3 能源優化建議

基于對電能數據的深入分析，Acrel-2000 系統還能夠?yàn)橛脩籼峁┠茉磧?yōu)化建議。系統可以根據歷史用電數據和實時運行情況，評估當前的用電模式是否合理，預測未來的電力需求，并給出相應的節能措施和設備優化建議。

四、變電所電力運維

4.1 遠程運維與監控

Acrel-2000 系統支持遠程運維功能，運維人員無需到達現場，即可通過網絡對變電所進行遠程監控和操作。通過遠程操作，運維人員可以實現對斷路器、隔離開關等設備的分合閘控制，對設備參數進行遠程設置和調整。

4.2 設備狀態監測與預警

系統不僅能夠?qū)崟r(shí)監測電力參數，還能對變電所內的設備狀態進行監測，如變壓器的油溫、繞組溫度，開關柜內的母線溫度、電纜接頭溫度等。通過設置合理的溫度閾值，當設備溫度異常升高時，系統能夠及時發出預警，提示運維人員設備可能存在過熱故障，需要及時進行檢查和維護。

4.3 運維記錄與管理

Acrel-2000 系統對運維過程中的各項操作和事件進行詳細記錄，包括設備巡檢記錄、維修記錄、故障處理記錄等。這些記錄形成了完整的運維檔案，方便運維人員隨時查閱和追溯。通過對運維記錄的分析，運維人員可以總結經驗教訓，優化運維流程，提高運維管理水平。更多資料請聯系安科瑞陳芳芳136/119655/14

五、變電所監控常見硬件設備

5.1 智能電力儀表

智能電力儀表是 Acrel-2000 系統數據采集的重要終端設備。它能夠測量和顯示多種電參量，如電壓、電流、功率、電能等，并具備數據通信功能，可通過 RS485 接口采用 MODBUS 通訊協議將采集到的數據上傳至系統。智能電力儀表安裝方便，通常直接安裝在配電柜內的儀表安裝位置，能夠?qū)崟r(shí)準確地獲取配電回路的運行數據。

5.2 微機保護裝置

微機保護裝置是保障變電所電力設備安全運行的關鍵設備。它能夠?qū)﹄娏ο到y(tǒng)中的短路、過載、過壓、欠壓、漏電等故障進行快速檢測和保護動作。當檢測到故障時，微機保護裝置迅速切斷故障回路，防止故障擴大，保護電力設備免受損壞。

5.3 串口服務器

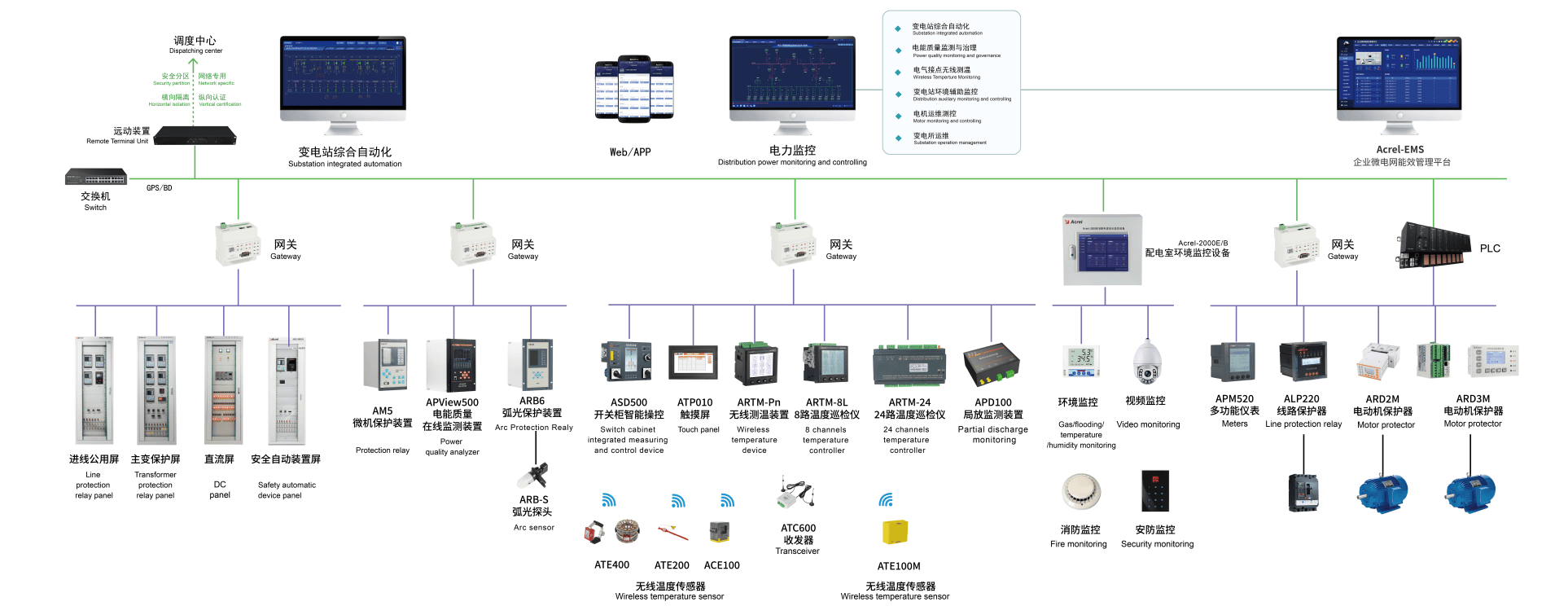

串口服務器在 Acrel-2000 系統中起到數據集中和傳輸?shù)闹匾饔谩Ｋ軌驅⒎稚⒃诂F(xiàn)場的多個智能電力儀表、微機保護裝置等設備通過 RS485 接口連接起來，將這些設備采集到的數據進行集中處理，并通過以太網接口將數據上傳至監控主機。串口服務器支持多個串口連接，能夠滿足不同規模變電所的數據采集和傳輸需求。

5.4 變壓器溫控器

變壓器溫控器主要用于監測變壓器的油溫、繞組溫度等參數，并根據溫度變化控制變壓器的冷卻風扇的啟停，以確保變壓器在正常溫度范圍內運行。Acrel-2000 系統可以實時獲取變壓器溫控器的監測數據，當溫度異常時及時發出報警。

5.5 直流屏

直流屏為變電所內的繼電保護裝置、自動裝置、信號裝置等提供直流電源。它能夠保證在交流電源停電的情況下，這些設備仍然能夠正常工作，確保變電所的安全運行。Acrel-2000 系統可以對直流屏的電壓、電流、電池狀態等參數進行實時監測，當直流屏出現故障或電池電量不足時及時發出報警。

六、新產品 —— 保護監控設備

6.1 新一代智能保護測控裝置

安科瑞推出的新一代智能保護測控裝置，融合了先進的微處理器技術和數字信號處理技術，具備更強大的保護功能和更精準的測控能力。該裝置不僅能夠?qū)崿F(xiàn)對電力設備的常規保護，如過流保護、速斷保護、零序保護等，還增加了一些特殊保護功能，如自適應電流保護、負序電流保護等，能夠更好地適應復雜多變的電力系統運行環境。在測控方面，新一代智能保護測控裝置能夠更精確地測量電壓、電流、功率等電參量，測量精度可達 0.2 級以上。同時，該裝置具備更豐富的通信接口，除了傳統的 RS485 接口外，還支持以太網接口和無線通信接口，方便與 Acrel-2000 系統以及其他智能設備進行數據交互。

6.2 分布式智能故障指示器

分布式智能故障指示器是一種新型的故障監測設備，它可以安裝在架空線路、電纜線路等電力線路上，用于實時監測線路的運行狀態和故障情況。該設備采用先進的傳感器技術和無線通信技術，能夠快速檢測到線路中的短路、接地等故障，并通過無線方式將故障信息發送至 Acrel-2000 系統。與傳統的故障指示器相比，分布式智能故障指示器具有更高的靈敏度和更快的響應速度，能夠在故障發生后的幾毫秒內檢測到故障并發出報警。同時，該設備還具備自診斷功能，能夠?qū)崟r(shí)監測自身的工作狀態，確保設備的可靠性。

七、結論

安科瑞電力監控系統 Acrel-2000 在變電所電力監控、電能管理和電力運維等方面展現出卓越的性能和強大的功能。通過實時數據采集與監測、運行狀態可視化、故障報警與處理等功能，實現了對變電所電力系統的全面監控；借助電能計量與統計、功率趨勢分析、能源優化建議等手段，有效提升了電能管理水平；依靠遠程運維與監控、設備狀態監測與預警、運維記錄與管理等措施，極大地提高了電力運維效率和可靠性。同時，系統所采用的智能電力儀表、微機保護裝置、串口服務器等常見硬件設備，以及新一代智能保護測控裝置、分布式智能故障指示器等新產品，相互協作，共同為變電所的智能化運行提供了堅實的技術支撐。隨著技術的不斷發展和創新，Acrel-2000 系統將不斷完善和升級，為電力行業的發展貢獻更多的價值，助力實現更高效、更安全、更智能的電力供應與管理。
