概述
ADMV8502 是一款射頻帶通濾波器，具有數字可選的工作頻率。濾波器中心頻率 (f CENTER ) 可使用包含獲得專利的技術的 8 位值（256 個狀態），在 90 MHz 至 225 MHz 范圍內進行調整。

典型的 3 dB 帶寬為 9%，可調節性為 ±2%。插入損耗通常為 3.5 dB，20 dB 抑制與 fCENTER 相差 17%，非常適合盡可能降低系統干擾。

該可調諧濾波器可用作大型開關濾波器組和基于分立元件的可調諧濾波器的較小替代品，并且 ADMV8502 在高級通信應用中提供動態可調節解決方案。
數據表：*附件：ADMV8502 90MHz至225 MHz、數字可調諧帶通濾波器技術手冊.pdf

應用

• 陸地移動無線電
• 測試與測量設備
• 軍用雷達、電子戰和電子對抗
• 衛星通信
• 工業設備和醫療器械

特性

• 數字可調諧、倍頻程、帶通調諧
• 3 dB 帶寬：9% ± 2%
• 抑制性能 (20 dB)：距離 fCENTER 17%
• 以單芯片替代分立式濾波器組
• 緊湊型 10 mm × 10 mm LGA 封裝

功能框圖

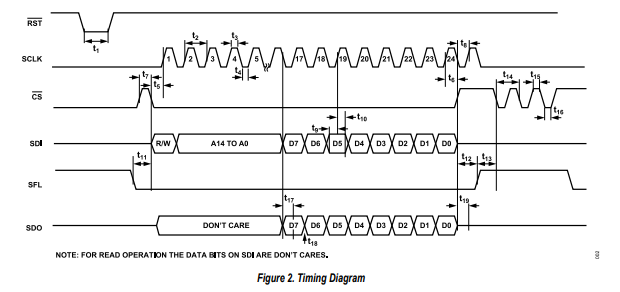

時序圖

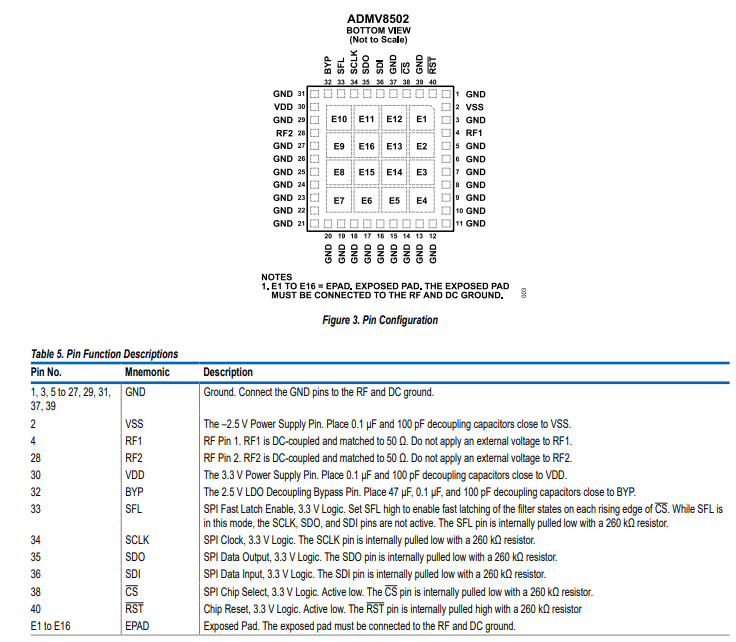

引腳配置描述

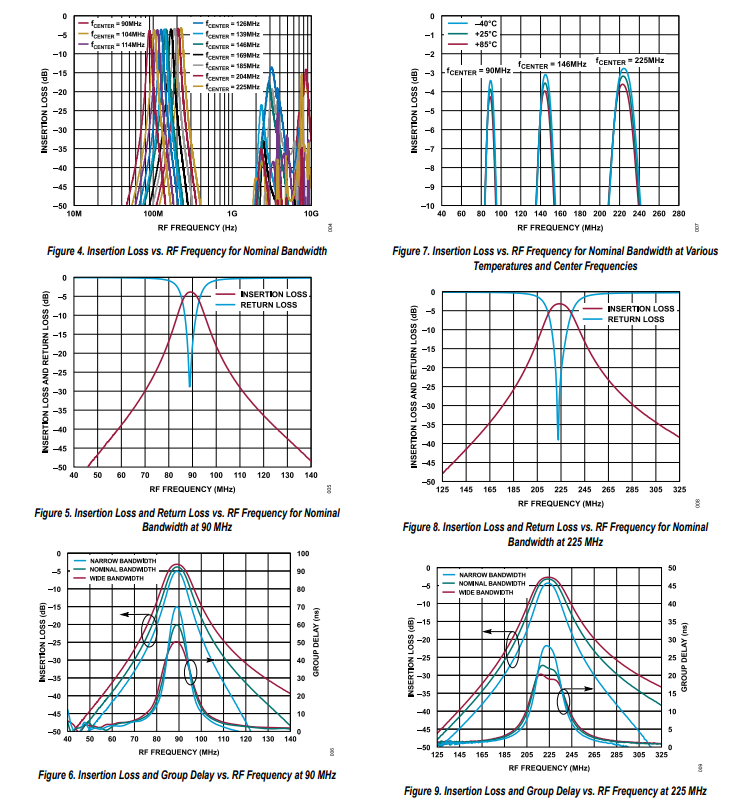

典型性能特征
