概述
ADMV8505是一款射頻帶通濾波器，具有數字可選的工作頻率。濾波器中心頻率 (f CENTER ) 可使用包含獲得專利的技術的 8 位值（256 個狀態），在 225 MHz 至 520 MHz 范圍內進行調整。

典型的 3 dB 帶寬為 9%，可調節性為 ±2%。插入損耗通常為 4.5 dB，20 dB 抑制與 fCENTER 相差 19%，非常適合盡可能降低系統干擾。

ADMV8505 可調諧濾波器可用作大型開關濾波器組和基于分立元件的可調諧濾波器的較小替代品，從而在高級通信應用中提供動態可調節解決方案。
數據表：*附件：ADMV8505 225MHz至520MHz、數字可調諧帶通濾波器技術手冊.pdf

應用

• 陸地移動無線電
• 測試與測量設備
• 軍用雷達、電子戰和電子對抗
• 衛星通信
• 工業設備和醫療器械

特性

• 數字可調諧、倍頻程、帶通調諧
• 3 dB 帶寬：9% ± 2%
• 抑制性能 (20 dB)：距離 fCENTER 19%
• 以單芯片替代分立式濾波器組
• 緊湊型 10 mm × 10 mm LGA 封裝

功能框圖

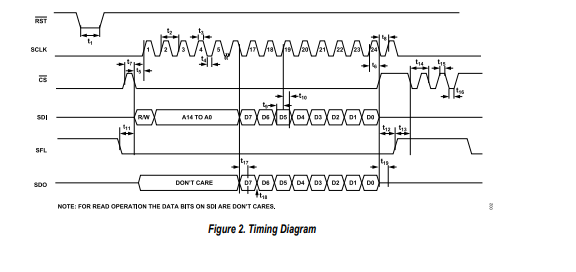

時序圖

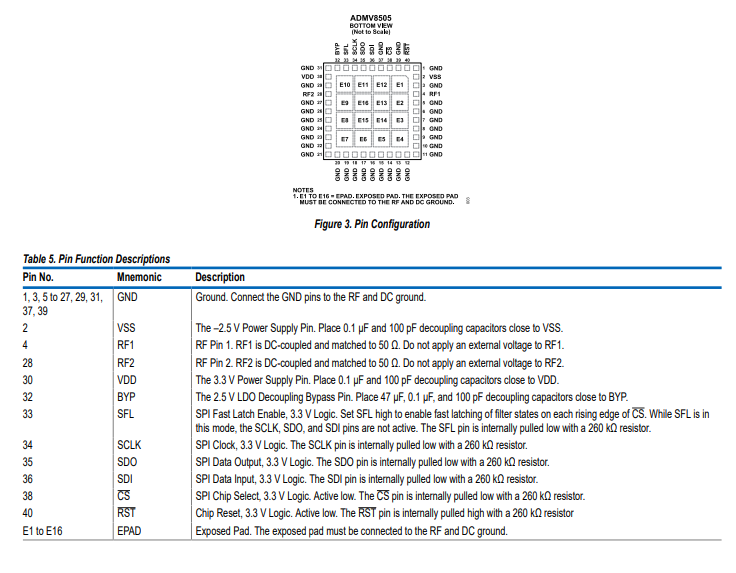

引腳配置描述

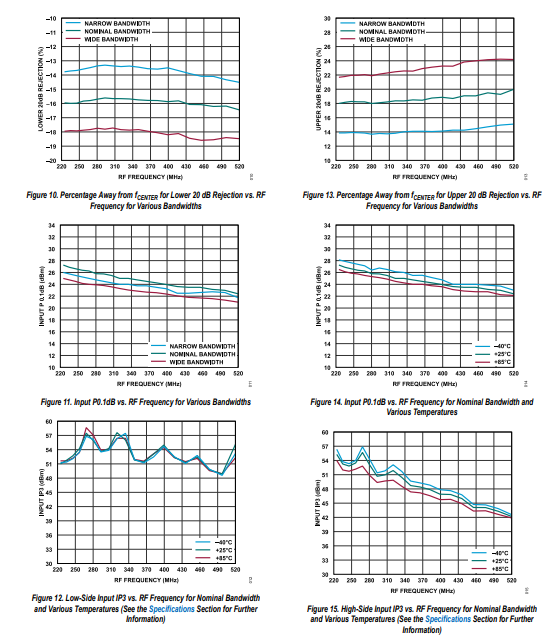

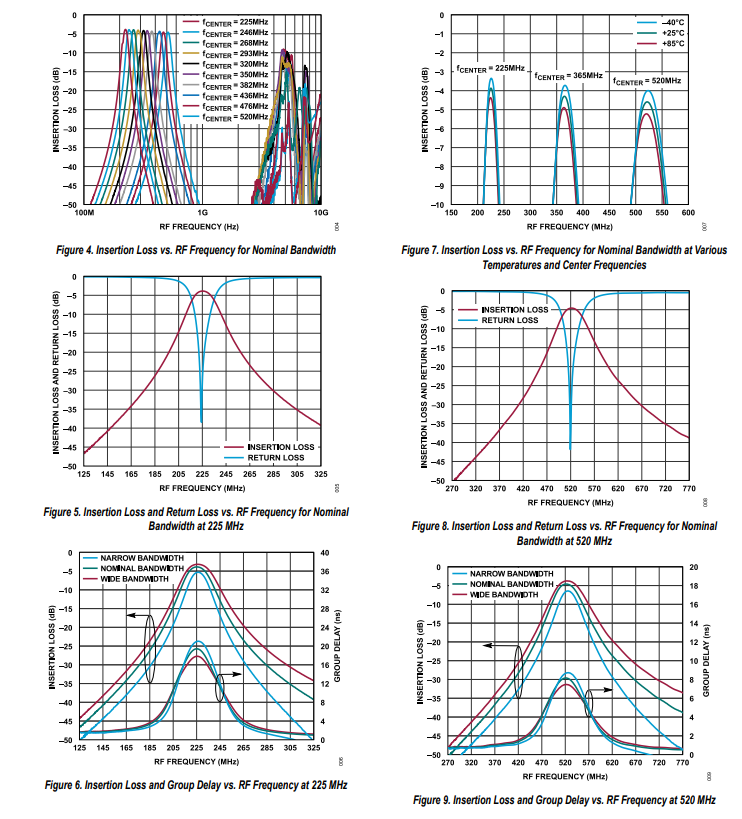

典型性能特征

典型性能特征

模式選擇

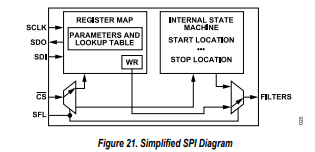

ADMV8505有兩種工作模式：SPI寫模式和SPI快速鎖存模式。SPI寫模式是常規工作模式，SPI快速鎖存模式用于通過片上查找表（LUT）使用內部狀態機進行序列遍歷。要選擇SPI寫模式，將SFL引腳置低。對于SPI快速鎖存模式的操作，將查找表和快速鎖存參數編程到片上，然后將SFL引腳拉高以進入SPI快速鎖存模式。圖21展示了帶有寄存器映射和內部狀態機的SPI簡化示意圖。

SPI寫模式

SPI寫模式具有寫分組（WR）功能，涉及從寄存器0x020到寄存器0x022 。該分組包括以下內容：

• **f_{CENTER}**負載值
• 帶寬負載值
• 匹配負載值
  有關寫分組的更多信息，請參見“寄存器詳細信息”部分。

SPI流傳輸

一般來說，SPI流傳輸事務有兩種類型：寄存器升序和降序。ADMV8505僅支持升序流傳輸。要啟用升序流傳輸，將寄存器0x000編程為值0x03。

對于向?qū)懛纸M（寄存器0x020至寄存器0x022 ）進行SPI流傳輸（推薦），事務數據從寄存器0x020開始，并流出3字節。該事務總共為40位（R/W位 + 15位地址 + 24位數據）。

對于向查找表（寄存器0x100至寄存器0x15F ，推薦）進行SPI流傳輸，事務數據從寄存器0x100開始，并流出96字節數據。該事務總共為784位（R/W位 + 15位地址 + 768位數據）。

插值功能

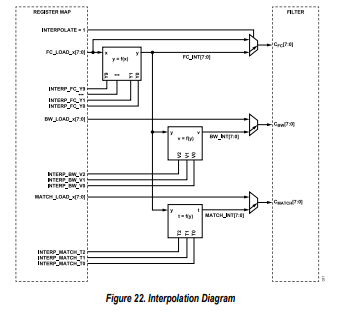

ADMV8505具有三項插值功能，允許用戶使用f_{CENTER}負載值指定濾波器的f_{CENTER} 。然后，根據片上插值功能自動確定合適的電容設置。通過將INTERPOLATE位（寄存器0x050 ）置高來啟用這些功能。圖22展示了插值功能的簡化示意圖。

啟用插值功能時，**f_{CENTER}**負載值范圍為0到255，其中0對應最低頻率，255對應最高頻率。例如，值0對應約225MHz，255對應約520MHz 。**f_{CENTER}**負載值用于根據片上插值系數確定合適的電容編碼。

默認情況下，推薦的插值系數針對標稱帶寬進行設置。插值系數可在標稱帶寬的±2%范圍內調整，在可接受的插入損耗下實現合理的帶寬。也可以以插入損耗為代價，將帶寬縮窄至約標稱值的5% 。
