1. 產品概述

• ?型號?：LMZ10504
• ?類型?：DC-DC 電源模塊
• ?最大輸入電壓?：5.5V
• ?最大輸出電流?：4A
• ?應用?：點負載轉換、空間受限應用、噪聲敏感應用（如收發器、醫療設備）

2. 主要特性

• ?集成屏蔽電感?
• ?靈活的啟動序列?：支持外部軟啟動、跟蹤和精密使能
• ?保護功能?：包括輸入欠壓鎖定（UVLO）、輸出短路保護、過流保護
• ?單暴露焊盤和標準引腳布局?
• ?與LMZ10503和LMZ10505引腳兼容?
• ?高效率?：高達96%
• ? 低輻射發射（EMI） ?：符合EN55022 Class B標準

3. 電氣規格

• ?最大總輸出功率?：20W
• ?輸出電壓范圍?：0.8V至5V
• ?反饋電壓精度?：±1.63%（在溫度范圍內）
• ?開關頻率?：1MHz
• ?效率?：
  • 在5V輸入、3.3V輸出、1A負載下，效率為96.1%
  • 在5V輸入、2.5V輸出、4A負載下，效率為92.4%

4. 熱信息

• ? 結到環境熱阻（RθJA） ?：20°C/W
• ? 結到殼熱阻（RθJC(top)） ?：1.9°C/W
• ?最大結溫?：150°C

5. 功能描述

• ?使能（EN）引腳?：允許通過外部電壓軌或手動設置輸入U(xiǎn)VLO閾值來控制模塊
• ?軟啟動?：通過外部電容器實現控制啟動期間的輸出電壓斜坡率
• ?跟蹤?：允許LMZ10504的輸出電壓在軟啟動期間跟蹤主電源的輸出電壓
• ?過溫保護?：當結溫超過145°C時，模塊進入待機狀態
• ?預偏置啟動?：支持在啟動時輸出電壓大于零的情況

6. 應用與實施

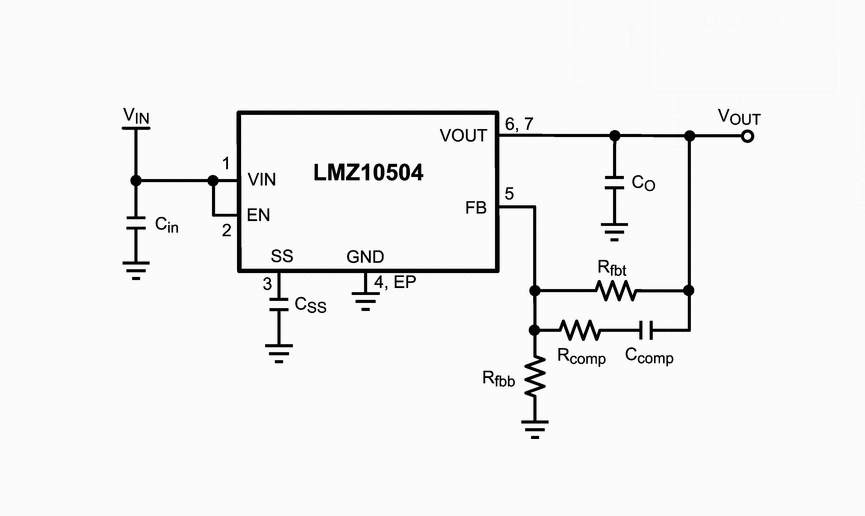

• ?設計步驟?：包括確定輸入輸出電壓、選擇輸入輸出電容、計算反饋電阻分壓器、選擇補償組件值、估計功率損耗和板級熱要求、遵循PCB設計指南
• ?WEBENCH? Power Designer支持?：提供自定義設計、電氣和熱模擬、Build-It板等功能

7. 布局指南

• ?最小化開關電流環面積?
• ?單點接地?
• ?最小化到FB引腳的走線長度?
• ?提供足夠的散熱?

8. 封裝與尺寸

• ?封裝類型?：TO-PMOD
• ?尺寸?：9.85mm × 10.16mm

9. 文檔與支持

• ?相關文檔?：包括應用筆記、設計摘要、絕對最大額定值等
• ?社區資源?：提供TI E2E?在線社區支持

以上是LMZ10504 4A電源模塊數據表的總結，涵蓋了產品概述、主要特性、電氣規格、熱信息、功能描述、應用與實施、布局指南、封裝與尺寸以及文檔與支持等方面的關鍵信息。

*附件：具有 5.5V 最大輸入電壓的 LMZ10504 4A 電源模塊數據表.pdf
