PTD08A015W 是一款高性能 15A 額定電流的非隔離式數字 PowerTrain 模塊。該模塊是數字電源系統的電源轉換部分，集成了 TI 的 UCD7230 MOSFET 驅動器 IC。PTD08A015W必須與數字電源控制器（如 UCD9240 或 UCD9110 系列）配合使用。PTD08A015W 接收來自數字控制器的控制信號，并將參數和狀態信息返回給數字控制器。PowerTrain 模塊和數字電源控制器共同構成了一個復雜、穩健且易于配置的電源管理解決方案。
*附件：ptd08a015w.pdf

該 PTD08A015W 可在 4.75 V 至 14 V 的輸入電壓范圍內工作，可在 0.7 V 至 3.6 V 的寬輸出電壓范圍內提供降壓電源轉換。寬輸入電壓范圍使 PTD08A015W 特別適用于使用松散穩壓的 8V、9.6V 或 12V 中間配電總線的高級計算和服務器應用。此外，寬輸入電壓范圍支持在嚴格調節的 5V 或 12V 中間總線架構下運行，從而提高了設計靈活性。

該模塊集成了輸出過流和溫度監控功能，可防止大多數負載故障。為數字控制器提供輸出電流和模塊溫度信號，以允許用戶定義的過流和過溫警告和故障提示。

該模塊采用雙面表面貼裝結構，外形扁平，尺寸緊湊。PTD08A015W 采用通孔引腳構成，無鉛 （Pb） 且符合 RoHS 標準。

特性

• 高達 15A 的輸出電流
• 4.75V 至 14V 輸入電壓
• 可編程寬輸出電壓（0.7 V 至 3.6 V）
• 效率高達 96%
• 數字 I/O
  • PWM 信號
  • 抑制
  • 電流限制標志 （FAULT）
  • 同步整流器使能 （SRE）
• 模擬 I/O
  • 溫度
  • 當前產出
• 安全機構批準：（待定）
  • UL/IEC/CSA-C22.2 60950-1
• 工作溫度：–40°C 至 85°C
• 應用
  • 使用 UCD9XXX 數字控制器的數字電源系統

參數

方框圖

1. 產品概述

• ?型號?：PTD08A015W
• ?類型?：15A輸出，非隔離，寬輸入電壓范圍（4.75V至14V）的數字PowerTrain模塊
• ?應用?：數字電源系統，需與UCD9XXX系列數字控制器配合使用

2. 主要特性

• ?最大輸出電流?：15A
• ?輸入電壓范圍?：4.75V至14V
• ?輸出電壓范圍?：0.7V至3.6V可編程
• ?效率?：高達96%
• ?數字I/O?：PWM信號、INHIBIT、電流限制標志（FAULT）、同步整流器使能（SRE）
• ?模擬I/O?：溫度、輸出電流監測
• ?安全認證?：UL/IEC/CSA-C22.2 No. 60950-1（待批準）
• ?工作溫度范圍?：-40°C至85°C

3. 電氣規格

• ? 偏置電壓（V_BIAS） ?：4.75V至14V
• ? 輸出紋波（V_OPP） ?：20mV PP（20MHz帶寬）
• ?PWM輸入頻率范圍?：300kHz至1MHz
• ?過流閾值?：25A，自動恢復
• ?溫度輸出斜率?：10mV/°C
• ?溫度輸出偏移?：500mV（T_A=0°C）

4. 物理特性

• ?封裝類型?：通過孔引腳封裝，無鉛，RoHS兼容
• ?重量?：3.9克
• ?MTBF?：9.4 x 10^6小時（Telcordia SR-332，50%應力，T_A=40°C）

5. 功能描述

• ?數字控制?：接收來自數字控制器的控制信號，并返回參數和狀態信息
• ?過流和溫度監測?：保護負載免受故障影響，提供用戶定義的過流和過溫警告及故障場景
• ?低剖面設計?：采用雙面表面貼裝結構，緊湊的占位面積

6. 應用信息

• ?推薦應用?：高級計算和服務器應用，支持8V、9.6V或12V的中間分布總線

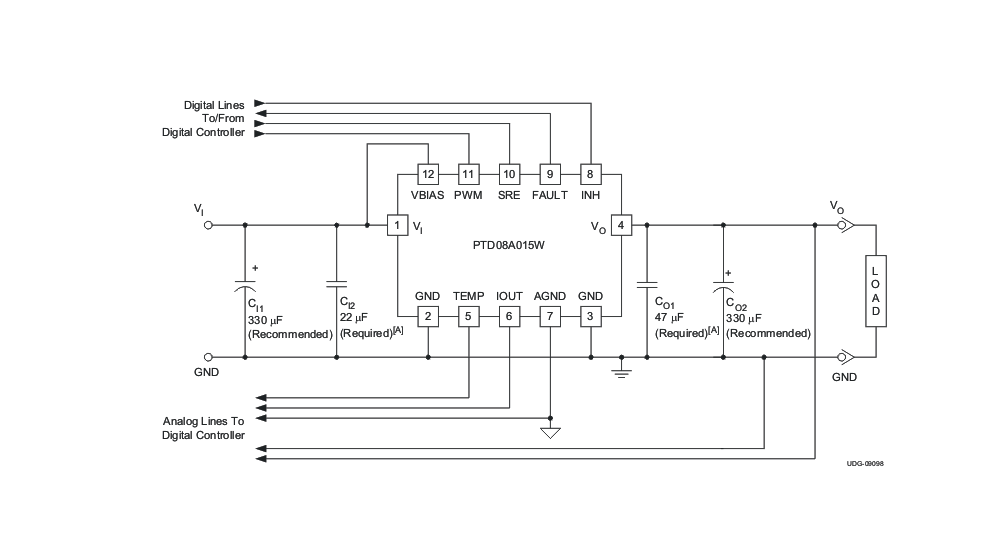

• ?外部組件?：需要外部輸入和輸出電容，以及偏置電壓供電

7. 典型特性

• ?效率?：隨負載電流和輸入電壓變化，最高可達94%（V_IN=5V, V_O=3.3V）
• ?功耗?：隨負載電流和開關頻率變化
• ?安全工作區?：定義了在不同環境溫度下的最大允許負載電流

8. 封裝與訂購信息

• ?封裝類型?：通過孔模塊
• ?環保狀態?：RoHS在制中，綠色產品
