PTD08A006W 是一款高性能 6A 額定電流的非隔離式數字 PowerTrain 模塊。該模塊是數字電源系統的電源轉換部分，集成了 TI 的 UCD7230 MOSFET 驅動器 IC。PTD08A006W必須與數字電源控制器（如 UCD9240 或 UCD9110 系列）結合使用。PTD08A006W 接收來自數字控制器的控制信號，并將參數和狀態信息傳回給數字控制器。PowerTrain 模塊和數字電源控制器共同構成了一個復雜、穩健且易于配置的電源管理解決方案。
*附件：ptd08a006w.pdf

該P(yáng)TD08A006W在 4.75 V 至 14 V 的輸入電壓范圍內工作，可為 0.7 V 至 3.6 V 的寬輸出電壓范圍提供降壓電源轉換。寬輸入電壓范圍使 PTD08A006W 特別適用于使用松散穩壓的 8V、9.6V 或 12V 中間配電總線的高級計算和服務器應用。此外，寬輸入電壓范圍支持在嚴格調節的 5V 或 12V 中間總線架構下運行，從而提高了設計靈活性。

該模塊集成了輸出過流和溫度監控功能，可防止大多數負載故障。為數字控制器提供輸出電流和模塊溫度信號，以允許用戶定義的過流和過溫警告和故障提示。

該模塊采用雙面表面貼裝結構，外形扁平，尺寸緊湊。封裝選項包括通孔和表面貼裝配置，無鉛 （Pb） 且符合 RoHS 標準。

特性

• 高達 6A 的輸出電流
• 4.75V 至 14V 輸入電壓
• 可編程寬輸出電壓（0.7 V 至 3.6 V）
• 效率高達 96%
• 數字 I/O
  • PWM 信號
  • 抑制
  • 電流限制標志 （FAULT）
  • 同步整流器使能 （SRE）
• 模擬 I/O
  • 溫度
  • 當前產出
• 安全機構批準：（待定）
  • UL/IEC/CSA-C22.2 60950-1
• 工作溫度：–40°C 至 85°C
• 應用
  • 使用 UCD9XXX 數字控制器的數字電源系統

參數

方框圖

1. 產品概述

• ?型號?：PTD08A006W
• ?類型?：非隔離型數字PowerTrain模塊
• ?最大輸出電流?：6A
• ?輸入電壓范圍?：4.75V至14V
• ?輸出電壓范圍?：0.7V至3.6V
• ?效率?：高達96%
• ?工作溫度范圍?：-40°C至85°C

2. 主要特性

• ?數字I/O?：支持PWM信號、INHIBIT信號、電流限制標志（FAULT）、同步整流器使能（SRE）
• ?模擬I/O?：提供溫度和輸出電流監測
• ?可編程寬輸出電壓?：通過數字控制器編程設置
• ?安全認證?：待認證（UL/IEC/CSA-C22.260950-1）
• ?封裝選項?：包括通孔和表面貼裝配置，無鉛且符合RoHS標準

3. 應用領域

• ?數字電源系統?
• ?高級計算和服務器應用?：適用于8V、9.6V或12V中間分布總線
• ?設計靈活性?：支持5V或12V中間總線架構

4. 保護功能

• ?輸出過流保護?：防止負載故障
• ?溫度監測?：提供過溫警告和故障場景

5. 電氣特性

• ?典型效率?：
  • VOUT=3.3V, IOUT=6A, VIN=12V時效率為95%
  • VOUT=1.5V, IOUT=6A, VIN=12V時效率為88%
• ?輸出電壓紋波?：20MHz帶寬下為20mV pp
• ?過流閾值?：14A，自動恢復

6. 終端功能

• ? 輸入電壓（VI） ?：模塊的正輸入電壓節點
• ? 地（GND） ?：輸入和輸出電壓的公共地連接
• ? 輸出電壓（VO） ?：相對于地的正輸出電壓
• ? 溫度感應（TEMP） ?：輸出模塊溫度信號
• ? 輸出電流感應（IOUT） ?：輸出平均輸出電流信號
• ? 模擬地（AGND） ?：控制輸入的0V dc參考地
• ? INH（抑制） ?：低電平信號禁用模塊并關閉輸出電壓
• ? FAULT（故障） ?：過流條件后的3.3V數字輸出，兩個完整PWM周期后復位
• ? SRE（同步整流器使能） ?：高阻抗數字輸入，控制同步整流器開關
• ?PWM?：接受3.3V或5V邏輯電平信號的PWM輸入
• ?VBIAS?：為內部電路供電的偏置電壓

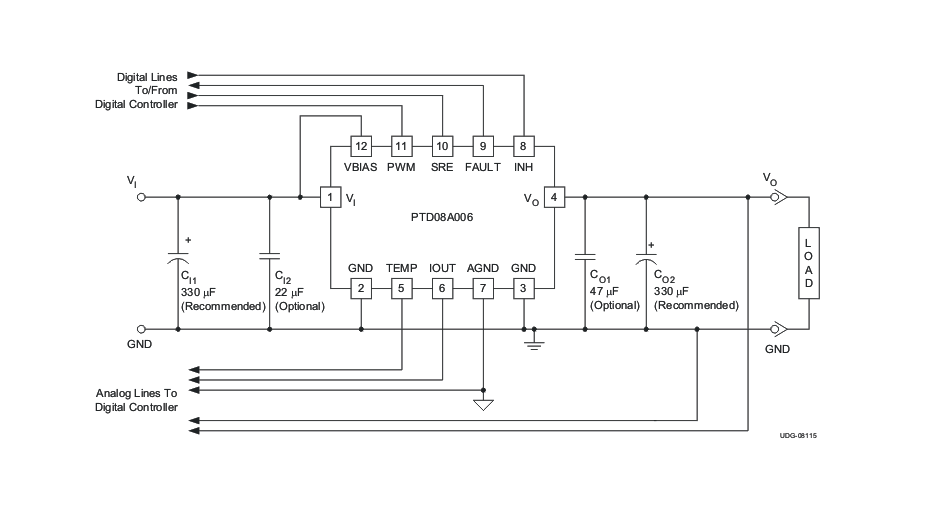

7. 典型應用

• ?與數字電源控制器（如UCD9240或UCD9110系列）配合使用?
• ?通過數字控制器接收控制信號，并提供參數和狀態信息?

8. 開發工具與支持

• ?GUI界面?：需要模塊的內部參數來運行Fusion Digital Power Designer GUI
• ?相關文檔?：包括應用筆記、設計指南等

9. 封裝與尺寸

• ?封裝類型?：通過通孔模塊（EGS）
• ?尺寸?：具體尺寸未提供，但提到重量為3.9克

10. 訂購信息

• ?樣品與購買?：通過TI網站或聯系TI獲取
• ?包裝選項?：具體包裝選項和數量參考產品選項附錄

以上是PTD08A006W PowerTrain模塊的總結，涵蓋了產品概述、主要特性、應用領域、保護功能、電氣特性、終端功能、典型應用、開發工具與支持、封裝尺寸和訂購信息。
