PTH08T250W 器件是一款額定電流為 50A 的高性能非隔離式電源模塊。該模塊是廣受歡迎的 PTH 系列功率模塊的第 2 代產品，具有更小的封裝和改進的功能。
*附件：pth08t250w (1).pdf

該器件在 4.5 V 至 14 V 的輸入電壓范圍內工作，需要一個電阻器將輸出電壓設置為 0.7 V 至 3.6 V 范圍內的任意值。寬輸入電壓范圍使該器件特別適用于使用松散穩壓的 8V 至 12V 中間配電總線的高級計算和服務器應用。此外，寬輸入電壓范圍支持在嚴格穩壓的 5V、8V 或 12V 中間總線架構下運行，從而提高了設計靈活性。該模塊包含全面的功能列表。輸出過流和過熱關斷可防止大多數負載故障。差分遠程感應可確保嚴格的負載調節?？烧{(diào)欠壓鎖定允許自定義導通電壓閾值。Auto-Track 排序是一項流行的功能，可大大簡化電源系統中多個模塊的同步上電和關斷。此外，多個 PTH08T250W 模塊之間的均流能力允許單個電源軌上的負載電流大于 50 A。

該設備包括 TurboTrans 和正在申請專利的 SmartSync 新技術。TurboTrans 功能優化了穩壓器的瞬態響應，同時減少了滿足目標電壓偏差規格所需的外部輸出電容器的數量。此外，對于目標輸出電容器組，TurboTrans 技術可用于通過減少峰值電壓偏差來顯著改善穩壓器的瞬態響應。SmartSync 技術允許多個模塊的開關頻率同步，從而簡化 EMI 噪聲抑制任務并降低輸入電容器 RMS 電流要求。

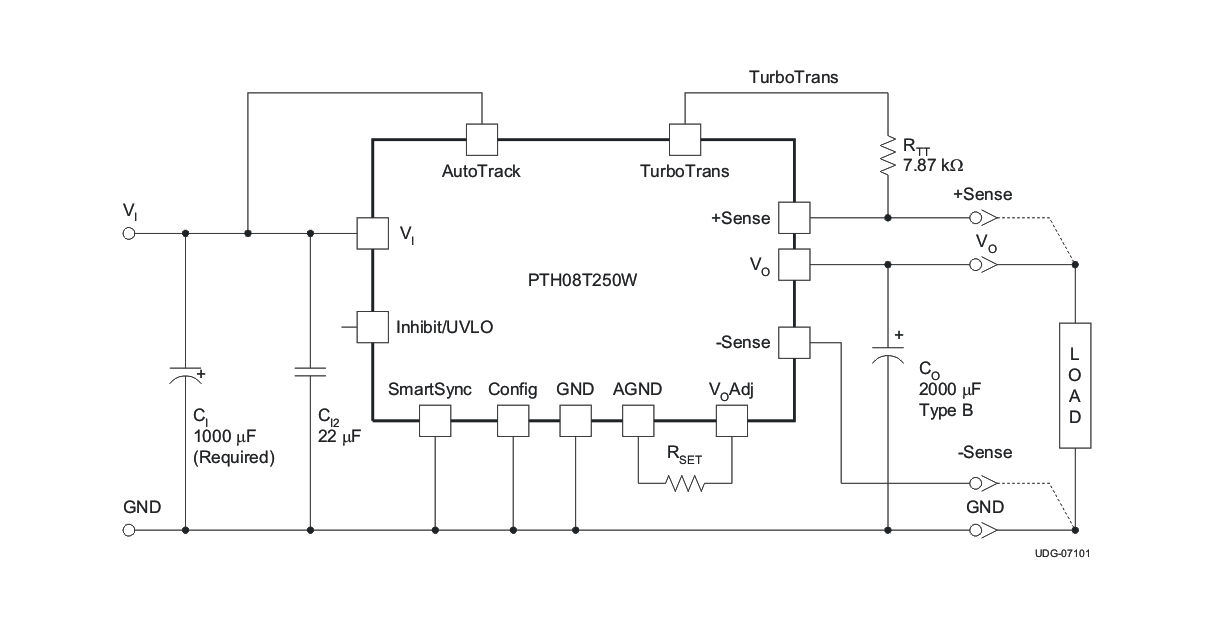

R設置需要將輸出電壓設置為高于 0.7 V。有關更多信息，請參閱 Electrical Characteristics 表。

雙面表面貼裝結構提供扁平和緊湊的占地面積。封裝選項包括通孔和表面貼裝配置，無鉛 （Pb） 且符合 RoHS 標準。

特性

• 高達 50A 的輸出電流
• 4.5V 至 14V 輸入電壓
• 寬輸出電壓調節（0.7 V 至 3.6 V）
• ±1.5% 總輸出電壓變化
• 效率高達 96%
• 輸出過流保護
  （非閉鎖、自動復位）
• 工作溫度：–40°C 至 85°C
• 安全機構認證：
  • UL/IEC/CSA-C22.2 60950-1
• 預偏置啟動
• 開/關抑制
• 差分輸出電壓遠程感應
• 可調欠壓鎖定
• 自動跟蹤?排序
• 多相、開關模式拓?fù)?/li>
• TurboTrans 技術
• 旨在滿足高達 300 A/μs 的超快瞬態
  要求
• SmartSync 技術
• 并聯運行
• POLA? 兼容

參數

方框圖

1. 產品概述

• ?型號?：PTH08T250W
• ?類型?：高性能50A非隔離電源模塊
• ?應用?：復雜多電壓系統、服務器、工作站

2. 主要特性

• ?輸出電流?：高達50A
• ?輸入電壓范圍?：4.5V至14V
• ?輸出電壓調整范圍?：0.7V至3.6V
• ?效率?：高達96%
• ?保護功能?：輸出過流保護（非鎖存，自動復位）、過溫保護
• ?其他特性?：
  • TurboTrans?技術：優化瞬態響應，減少外部輸出電容需求
  • SmartSync技術：同步多個模塊的開關頻率，簡化EMI噪聲抑制
  • Auto-Track?功能：簡化多個模塊的同步上電和下電
  • 可調欠壓鎖定（UVLO）
  • 預偏置啟動能力
  • 并聯操作
  • POLA?兼容

3. 電氣規格

• ?輸出電壓精度?：±0.5% ± 1%（受R_SET容差和穩定性影響）
• ?總輸出電壓變化?：±1.5%（包括設定點、線路和負載變化）
• ?輸出電壓紋波?：10mVpp（20MHz帶寬）
• ?過流閾值?：85A
• ?開關頻率?：600kHz（兩個相位，每個相位300kHz）
• ?同步頻率范圍?：240kHz至400kHz

4. 封裝與尺寸

• ?封裝類型?：ECT、ECU或BCU
• ?尺寸?：38.61mm × 25.91mm

5. 操作條件

• ?工作溫度范圍?：-40°C至85°C
• ?存儲溫度范圍?：-55°C至125°C

6. 電容推薦

• ?輸入電容?：至少1000μF，推薦添加額外的22μF陶瓷電容以減少RMS紋波電流
• ?輸出電容?：
  • 非TurboTrans：至少660μF
  • TurboTrans：根據所需的瞬態電壓偏差選擇合適的電容值和R_TT電阻

7. 功能描述

• ? TurboTrans? ?：通過連接一個外部電阻R_TT到+Sense和TurboTrans引腳來優化瞬態響應
• ?SmartSync?：通過連接外部時鐘到SYNC引腳來同步多個模塊的開關頻率
• ? Auto-Track? ?：通過連接Track引腳到外部電壓源或V_I來控制模塊的輸出電壓上電和下電序列
• ?UVLO?：通過連接一個電阻到Inhibit/UVLO Prog引腳來調整UVLO的ON閾值
• ?并聯操作?：通過連接多個引腳（CONFIG、Share、Comp、AGND、CLKIO）來實現

8. 應用信息

• ?輸出電壓調整?：通過連接一個外部電阻R_SET到V_O Adjust和AGND引腳來設置輸出電壓
• ?軟啟動?：在電源上電時，輸出電壓在內部軟啟動控制下逐漸上升到設定點
• ?開/關抑制?：通過向Inhibit引腳施加低電平信號來禁用模塊輸出

9. 布局與散熱

• ?布局?：提供了關于輸入和輸出電容、TurboTrans電阻、Sense引腳等連接的布局建議
• ?散熱?：提供了熱阻信息和最大結溫，以及散熱設計考慮
