概述
ADRF5720是一款硅、6位數字衰減器，以0.5 dB步長提供31.5 dB的衰減控制范圍。

該器件的工作頻率范圍為9 kHz至40 GHz，提供優于4.5 dB的插入損耗和出色的衰減精度。在所有狀態下，ADRF5720的ATTIN端口具有27 dBm（平均值）和30 dBm（峰值）的射頻(RF)輸入功率處理能力。
數據表：*附件：ADRF5720 0.5dB LSB、6位硅數字衰減器、9 kHz到40GHz技術手冊.pdf

ADRF5720需要+3.3 V和?3.3 V雙電源電壓供電。該器件具有串行外設接口(SPI)、并行模式控制和互補金屬氧化物半導體(CMOS)/低壓晶體管對晶體管邏輯(LVTTL)兼容控制特性。

ADRF5720與ADRF5730（快速切換版本）引腳兼容，工作頻率范圍為100 MHz至40 GHz。

ADRF5720 RF端口設計用于匹配50 ?的特征阻抗。對于寬帶應用，RF傳輸線路上的阻抗匹配可以進一步優化高頻插入損耗、回波損耗和衰減精度特性。有關更多詳情，請參考“電氣規格”部分、“典型性能參數”部分和“應用信息”部分。

ADRF5720采用符合RoHS標準的24引腳、4 mm × 4 mm、基板柵格陣列(LGA)封裝，工作溫度范圍為?40°C至+105°C。

應用

• 工業掃描儀
• 測試和儀器儀表
• 蜂窩基礎設施：5G毫米波
• 軍用無線電、雷達、電子對抗(ECM)
• 微波無線電和甚小孔徑終端(VSAT)

特性

• 超寬帶頻率范圍：9 kHz至40 GHz
• 衰減范圍：0.5 dB步進至31.5 dB
• 具有阻抗匹配的低插入損耗
  • 2.0 dB，最高為18 GHz
  • 2.8 dB，最高為26 GHz
  • 4.5 dB，最高為40 GHz
• 具有阻抗匹配的衰減精度
  • ±(0.20 + 1.0%)的衰減狀態，最高18 GHz
  • ±(0.20 + 1.5%)的衰減狀態，最高26 GHz
  • ±(0.40+ 3.0%)的衰減狀態，最高40 GHz
• 具有阻抗匹配的典型步進誤差
  • ±0.25 dB，最高為26 GHz
  • ±0.65 dB，最高為40 GHz
• 高輸入線性度
  • P0.1dB插入損耗狀態：30 dBm
  • P0.1dB其他衰減狀態：27 dBm
  • IP3: 50 dBm（典型值）
• 高RF輸入功率處理：27 dBm平均值，30 dBm峰值
• 相對相位中的緊湊分布
• 無低頻雜散信號
• SPI和并行模式控制，CMOS/LVTTL兼容
• RF幅度建立時間（0.1 dB最終RF輸出）：8 μs
• 24引腳、4 mm × 4 mm LGA封裝
• 與ADRF5730引腳兼容，快速切換版本

框圖

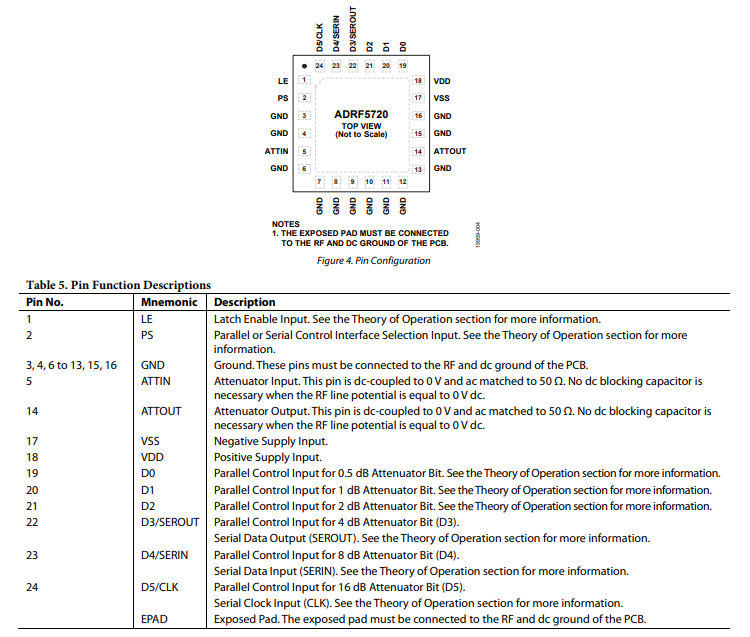

引腳配置描述

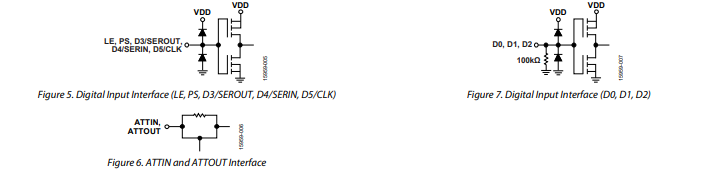

接口示意圖

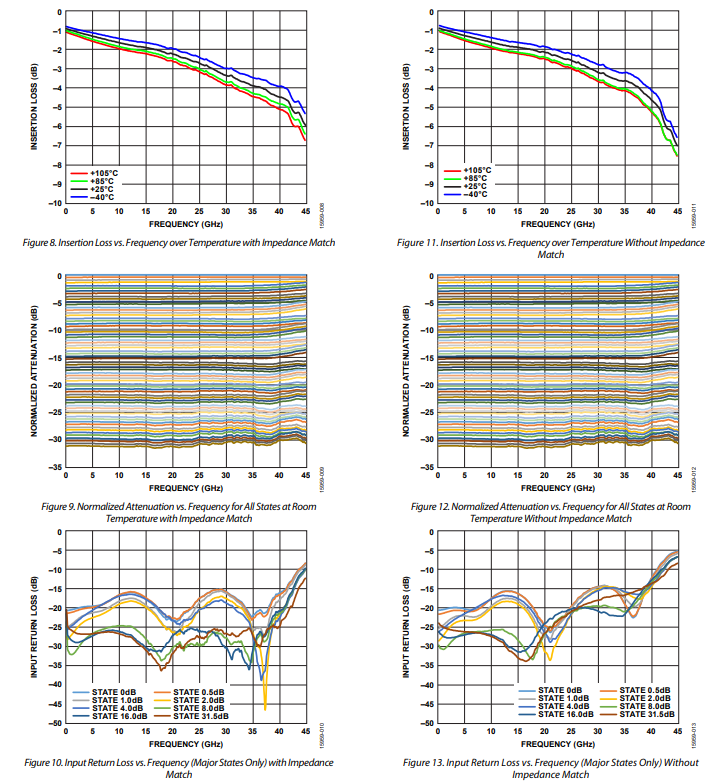

典型性能特征

應用信息

評估板

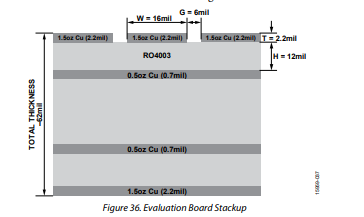

ADRF5720 - EVALZ是一款四層評估板。頂層和底層銅層為0.5盎司（0.7密耳），鍍覆至1.5盎司（2.2密耳），并由電介質材料隔開。該評估板的堆疊結構如圖36所示。

所有射頻和直流走線都布置在頂層銅層，而內層和底層為接地層，為射頻傳輸線提供穩固的接地。頂層電介質材料為12密耳的Rogers RO4003，可提供最佳的高頻性能。中間和底層電介質材料提供機械強度。電路板總厚度為62密耳，可在板邊連接2.4 mm的射頻連接器。
射頻傳輸線采用共面波導（CPWG）模型設計，線寬為16密耳，與接地層間距為6密耳，特性阻抗為50Ω。為實現最佳射頻和熱接地效果，應圍繞傳輸線及器件外露焊盤布置盡可能多的過孔。
ADRF5720 - EVALZ在射頻傳輸線上未實現高頻阻抗匹配。有關阻抗匹配電路的更多詳細信息，請參考探頭矩陣板部分的“阻抗匹配”內容。

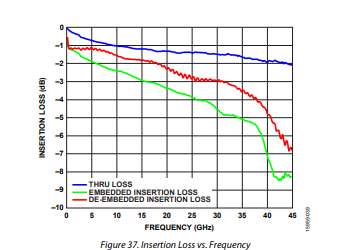

直通校準可用于校準消除ADRF5720 - EVALZ評估板測量中的板損耗效應，以確定集成電路引腳處的性能。圖37展示了ADRF5720 - EVALZ評估板的典型板損耗、嵌入插入損耗以及去嵌入插入損耗。

圖37展示了插入損耗與頻率的關系。

圖38展示了帶有元件布局的實際ADRF5720評估板。

兩個電源端口連接到VDD和VSS測試點TP1和TP2，接地參考連接到GND測試點TP4。在電源走線VDD和VSS上，使用一個100 pF的旁路電容來濾除高頻噪聲。此外，還有未安裝元件的位置，可通過添加元件來應用額外的旁路電容。
所有數字控制引腳通過數字信號走線連接到2×9引腳接頭P1。設有一個電阻電容（RC）濾波器，有助于消除直流耦合噪聲。在評估ADRF5720時，評估板上未安裝外部RC濾波器，此時串聯電阻為0Ω，并聯電容未安裝。
射頻輸入和輸出端口（ATTIN和ATTOUT）分別通過50Ω傳輸線連接到2.4 mm射頻連接器J1和J2。這些高頻射頻連接器通過接觸連接，未焊接到板上。

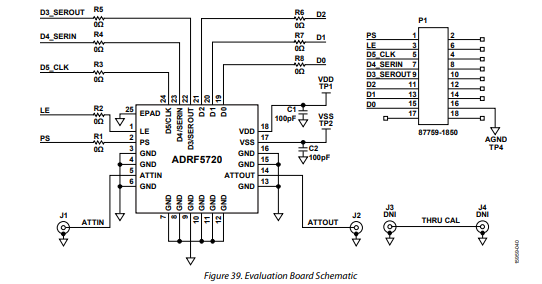

一條直通校準傳輸線J3和J4未安裝元件。這條傳輸線用于評估環境條件下估算印刷電路板的損耗，ADRF5720 - EVALZ評估板的示意圖如圖39所示。
