圣邦微電子推出 SGM61111Q，一款 3V 至 17V 輸入、1A 輸出，采用 AHP-COT（自適應高精度恒定導通時間）控制的車規級同步降壓轉換器。該器件可應用于汽車攝像頭、高級駕駛輔助系統（ADAS）、汽車信息娛樂與儀表盤、車身電子與照明。

SGM61111Q 是一款專為高密度設計而優化的高頻同步降壓轉換器，能夠?qū)崿F(xiàn)簡單快速的應用部署。其 2.1MHz（典型值）的開關頻率與 AHP-COT（自適應高精度恒定導通時間）控制相結合，不僅確保了高輸出電壓精度和快速瞬態響應，還支持使用更小尺寸的 LC 輸出濾波元件，從而有效節省空間。該器件的輸入電壓范圍為 3V 至 17V，使其能夠廣泛應用于 12V 輸入電源軌以及各種電池供電場景，包括鋰離子電池。此外，SGM61111Q 支持 100% 占空比操作，并可為可調電壓版本提供高達 1A 的連續輸出電流。其使能輸入（EN）和電源良好輸出（PG）引腳還具備電源排序功能，進一步增強了其在復雜電源管理系統中的適用性。

在節能模式（PSM）下，SGM61111Q 的輸入電壓（VIN）靜態電流可降低至 22μA（典型值），顯著提升了輕載條件下的效率。該器件能夠在 PWM（脈沖寬度調制）模式與 PSM 之間無縫切換，根據負載電流在 DCM（不連續導通模式）與 CCM（連續導通模式）切換點自動調整工作模式，從而在整個負載范圍內保持高效率。在關斷模式下，器件完全關閉，電流消耗降至 1.2μA（典型值），進一步降低了功耗。

SGM61111Q 通過了 AEC-Q100 認證，符合汽車應用的嚴格要求。其工作溫度范圍為 -40℃ 至 +125℃，確保了在極端環境條件下的可靠性和穩定性。該器件還具備一系列特性，包括 0.9V 至 5.5V 的可調輸出電壓、內部補償、170μs（典型值）的軟啟動時間、軟啟動期間的預偏置功能、欠壓鎖定（UVLO）、熱關斷保護、短路保護以及過溫保護，為系統提供了全方位的保護機制。SGM61111Q 采用符合環保理念的 TDFN-2×2-8AL綠色封裝。

SGM61111Q，以高性能和高可靠性，為汽車應用保駕護航。

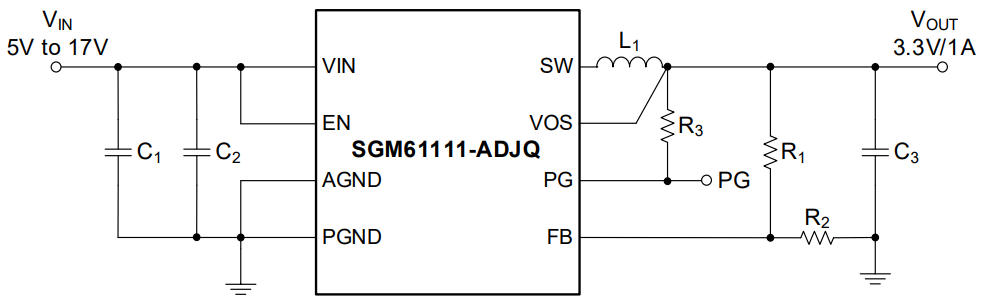

圖 1 SGM61111Q 典型應用電路圖

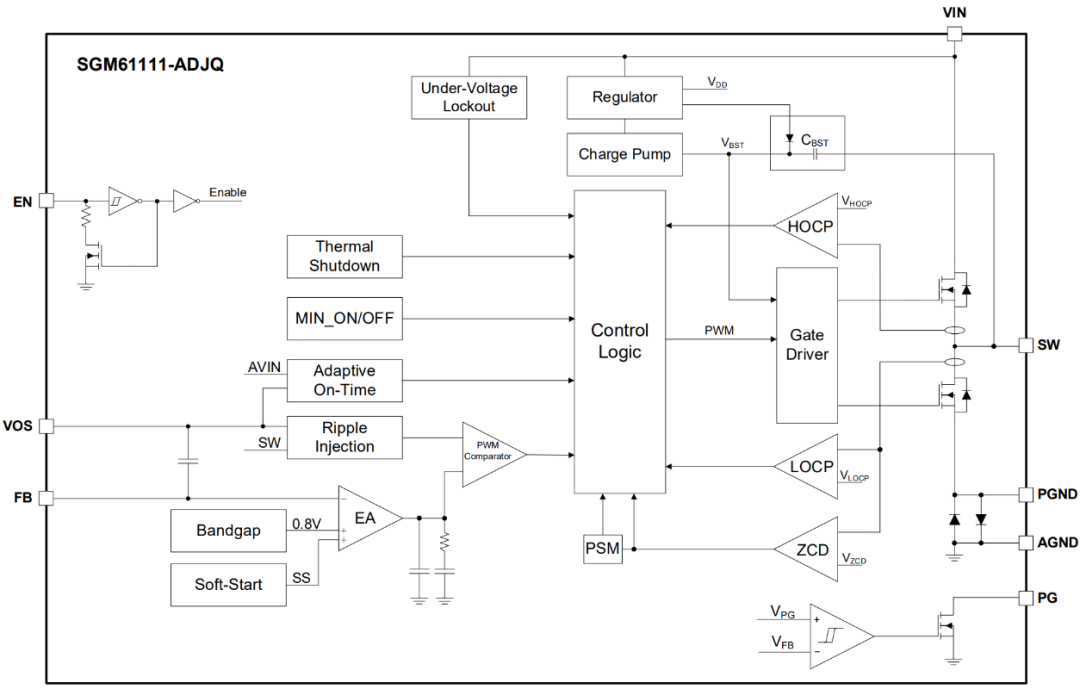

圖 2 SGM61111Q 功能框圖
