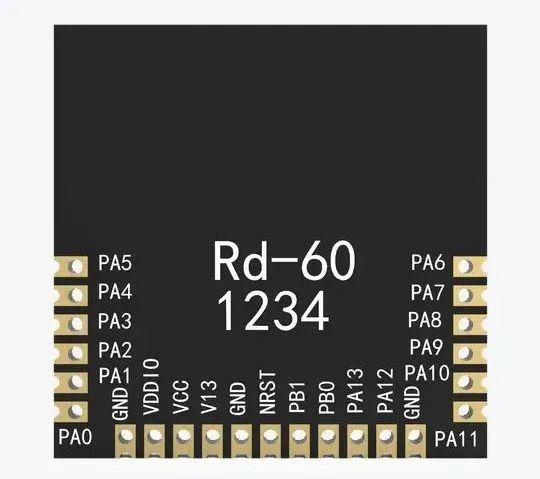

Rd-60是由安信可科技開發的低功耗雷達模組，內部集成60 GHz FMCW載波的 AiP 毫米波雷達系統以及多協議無線連接，包括 BLE5.3/802.15.4/Thread/Matter。模組上集成1T3R 的 AiP 雷達天線陣列以及 2.4GHz 無線收發天線，晶體以及Flash。

模組包含四種低功耗管理模式：關機、待機、空閑和工作。其配置和數據采集通過UART/SPI/I2C數字接口實現。

產品特征

●采用 SMD 封裝，兼容 1.27mm 排針

●雷達頻譜范圍 58G ~64GHz，連續掃頻帶寬 6GHz

●雷達天線支持 1T3R，可實現 1T1R、1T2R、1T3R 不同配置模式

●等效全向輻射功率（EIRP）17.5dBm

●雷達探測角度大，覆蓋范圍水平 FOV 120 度、垂直 FOV 120 度

●雷達最遠感應距離為 8 米（取決于探測目標 RCS 大?。?/p>

●雷達最近感應距離為 0.01 米（以人體目標為參考）

●模組尺寸：22.5*18.5mm

●支持協議：物理層支持 BLE 5，802.15.4；協議層支持BLE 5.3 協議

●藍牙 LE PHY：1Mbps、2Mbps、長距離 S2 (500Kbps)、S8 (125Kbps)

●藍牙發射功率 4dBm@BLE 1dBm，接收靈敏度-95dBm@BLE 1dBm

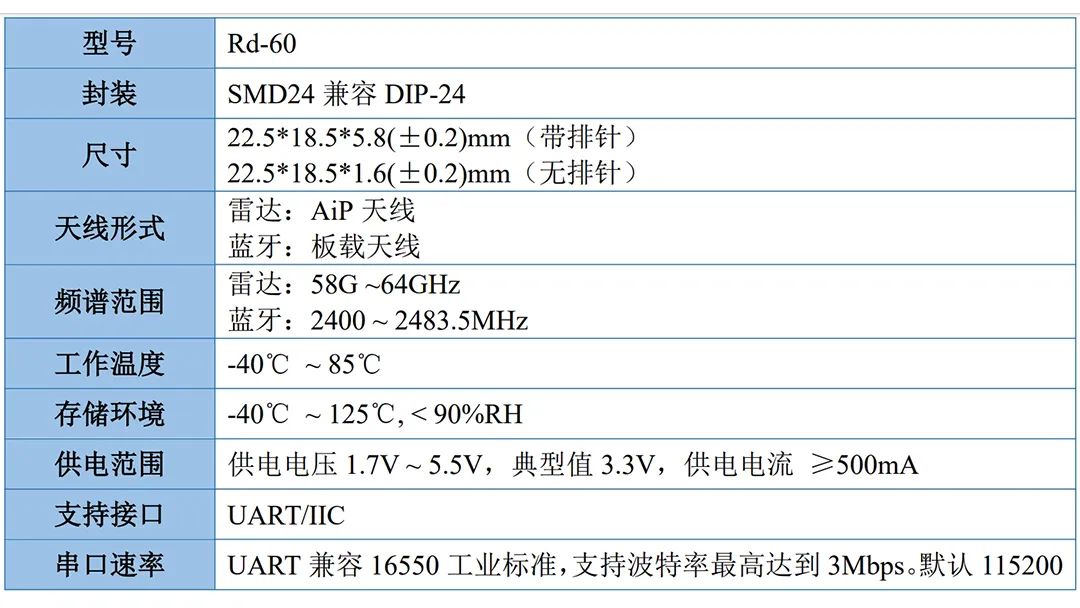

主要參數

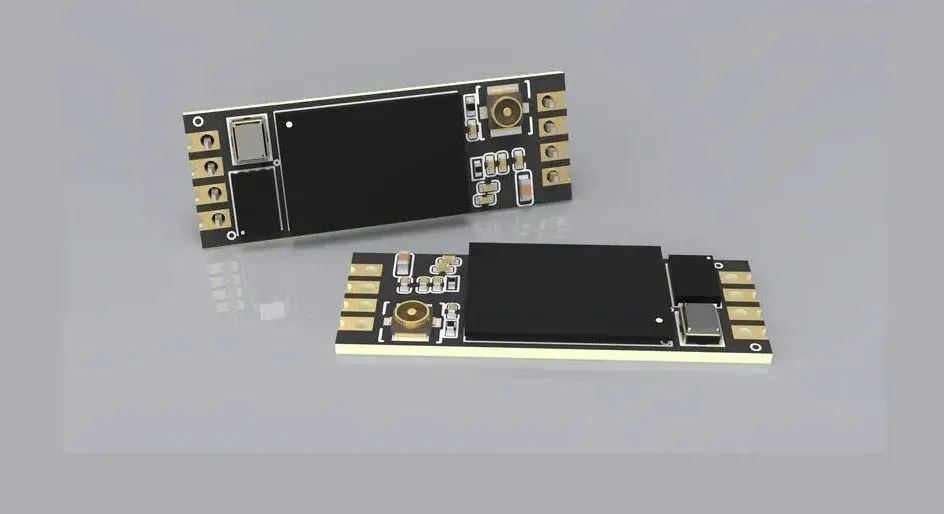

Rd-61是由安信可科技開發的低功耗60 GHz FMCW載波的AiP雷達模組。模組集成 1T3R AiP 雷達芯片以及 Flash。

模組包含四種低功耗管理模式：關機、待機、空閑和工作。其配置和數據采集通過 UART 接口實現。

產品特征

●采用 SMD 封裝，兼容 1.27mm 排針

●雷達頻譜范圍 58G ~64GHz，連續掃頻帶寬 6GHz

●雷達天線支持 1T3R，可實現 1T1R、1T2R、1T3R 不同配置模式

●等效全向輻射功率（EIRP）17.5dBm

●雷達探測角度大，覆蓋范圍水平 FOV 120 度、垂直 FOV 120 度

●雷達最遠感應距離為 8 米（取決于探測目標 RCS 大小）

●雷達最近感應距離為 0.01 米（以人體目標為參考）

●超小模組尺寸：18.5*6.5mm

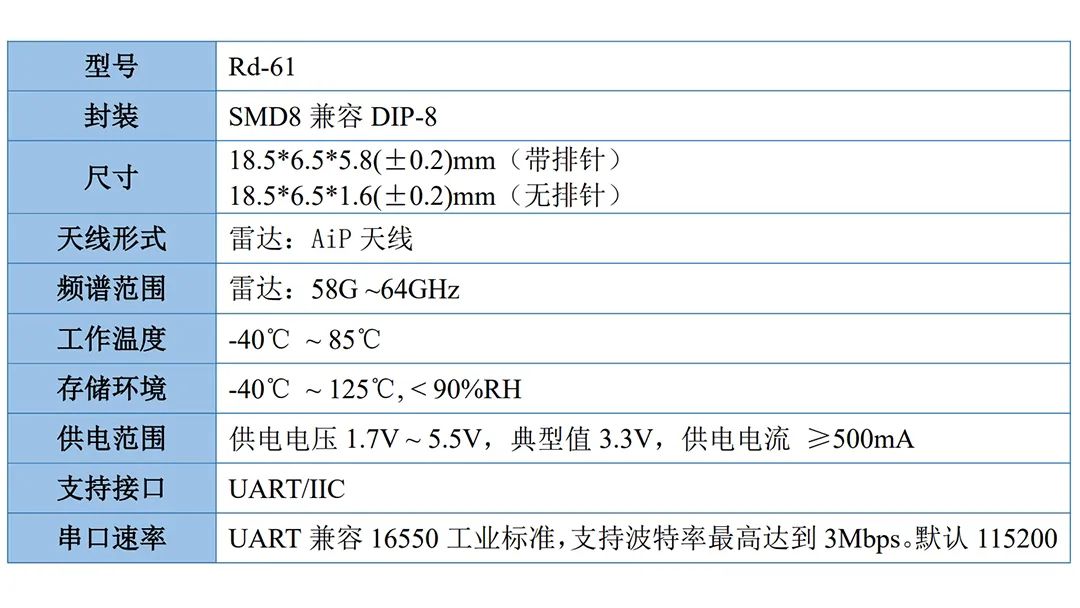

主要參數

亮點介紹

超低功耗

安信可60GHz毫米波雷達模組包含四種低功耗管理模式：關機、待機、空閑和工作，根據實際測試結果：

Rd-60無人時最低功耗低至77.82μA，有人時1.67ma，

Rd-61無人時最低功耗低至56.25μA，有人時1.67ma。

模組以低功耗模式感知區域內人體存在的各種狀態，可應用于門鎖、門鈴等產品。

體積小，即插即用

節省產品占用空間，可以快速嵌入到產品主板中。即插即用，靈活應用于不同的智能場景和終端產品。（如有藍牙需求，可選擇Rd-60；如需更小尺寸，可選擇Rd-61）

抗干擾能力好，性能穩定

具有超強探測能?、?簡開發流程以及多協議?線連接等優勢，其專利的AiP毫?波天線技術在帶寬、增益和FOV等性能上達到業界領先?平，這些特性解決了智能傳感器?業中性能不穩定、探測能?不?、開發流程復雜等痛點。

無需寫代碼

UART指令秒調參數

Shell控制模式：串口發送對應shell指令即可配置雷達靈敏度、檢測模式、上報頻率。

點云、1D/2DFFT數據直出：人體移動距離、軌跡、速度、呼吸/心跳頻率原始數據一鍵獲取進行解析、縮短開發周期。

應用場景

支持點云數據，多維度感知

安信可60GHz毫米波雷達模組支持輸出點云、1D/2DFFT數據、以便用戶進行三維空間感知和目標檢測、距離測量和速度測量、多目標檢測和雷達成像解析。搭配專有上位機進行數據展示、解析，能夠更精確地捕捉人體動作的細微變化，提高了人體動作識別的準確性。

低功耗感知人體狀態

安信可60GHz毫米波雷達模組體積小，更易集成，感知人體的運動/存在狀態和距離，集成在冰箱、空調、電視等產品時，占?空間?。

例如，當應用于智能冰箱時更小巧方便，在雷達的探測區域內，大屏顯示器的工作可以根據人的移動進行調節，例如人進入探測區，顯示器顯示開始，人從探測區離開顯示停止等。

精準測距，不受環境影響

Rd-60、Rd-61所發射出的60GHz頻段的毫?波，能對?體反射的信息做出更準確的判斷，2款雷達模組最遠感應距離為 8 米（取決于探測目標 RCS 大小），可用于感應門禁、樓宇對講機、電子貓眼等產品中。

例如雷達模組應用在門鈴、門鎖等產品，人靠近時可喚醒門禁系統，人走即可使門禁系統處于低功耗狀態，不受環境光、溫度等影響，可大大降低功耗，使設備待機時間更長。
