睡眠監測儀用于監測和記錄睡眠期間的生理參數，一般擁有比較全面的監測數據，用于臨床診斷和遠程醫療，具有小型智能化和操作簡便化。助力睡眠監測儀準確分析睡眠階段、評估睡眠質量，為睡眠障礙診斷與健康管理提供可靠數據支持。

國產四通道24bit生理電采集模擬前端可精準采集EEG、ECG、EMG等睡眠相關生物電信號，能100%軟硬件兼容ADS1294R用于睡眠監測儀方案中，該模擬前端芯片針對ECG應用場景設計的，具備呼吸檢測、右腿驅動、導聯脫落檢測、起搏檢測、WCT等功能，可切換到內部時鐘與內部參考，從而簡化ECG外圍電路，大幅降低該應用產品的尺寸、功耗及成本。

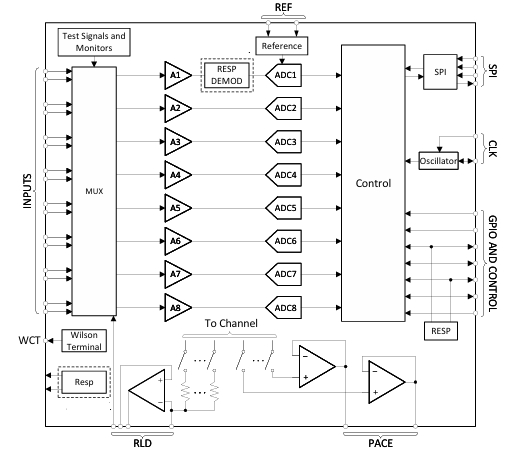

該芯片具有內置可編程增益放大器、內部基準和內置振蕩器?？赏ㄟ^配置多路復用器，選擇連接到ADC主通道的信號，實現Offset測試，溫度監測，電源測量和通道測試，可以更方便的監測芯片及產品工作的環境配置。其主要特征如下：

?數據速率：31.25SPS至32kSPS

?可編程增益：1、2、3、4、6、8或12

?超低輸入?yún)⒖荚肼暎?.07μVpp(0.64μVrms) (BW=150Hz,G=6)

?CMRR:120dB

?靈活的功耗模式：高速模式(HS)、低功耗模式(LP)、超低功耗模式(ULP)

?低功耗模式，功耗僅410μW(AVDD=3V,DVDD=1.8V,ODR= 500SPS,G=6)

?內置低溫漂基準；內置時鐘，可對外輸出，且頻率可調

?內置右腿驅動放大器、導聯脫落檢測、溫度傳感器、測試信號

?可支持?jǐn)?shù)字起搏檢測

?數據緩存深度可調(1/2/4/8/16/32)

?Offset/Gain error校準功能

?電源范圍：模擬電源：2.7V至5.25V；數字電源：1.8V至5.25V

?靈活的斷電、待機模式

?SPI接口

?工作溫度范圍：-40°C至+85°C
